Gambit网格划分(体)VIP专享

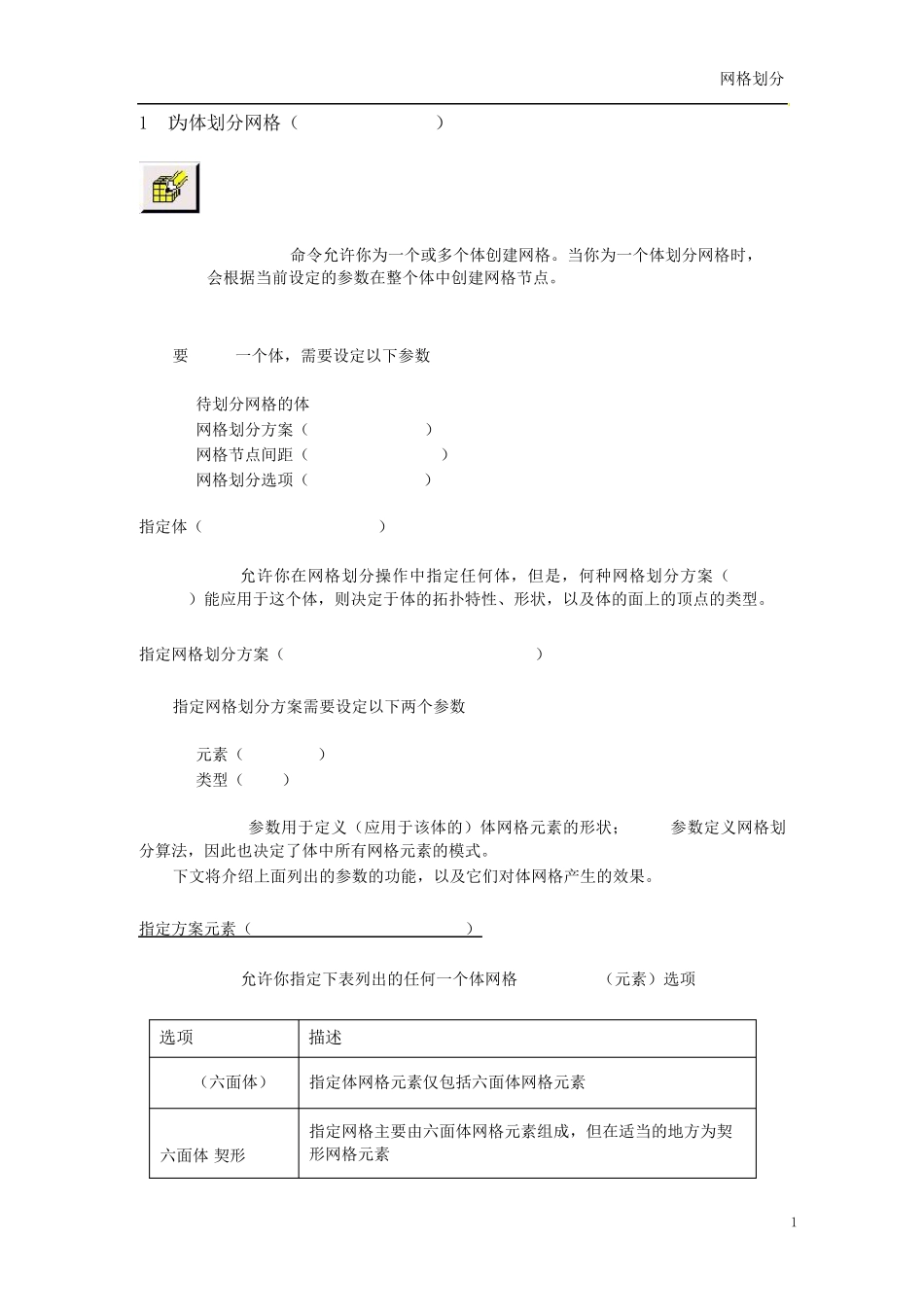

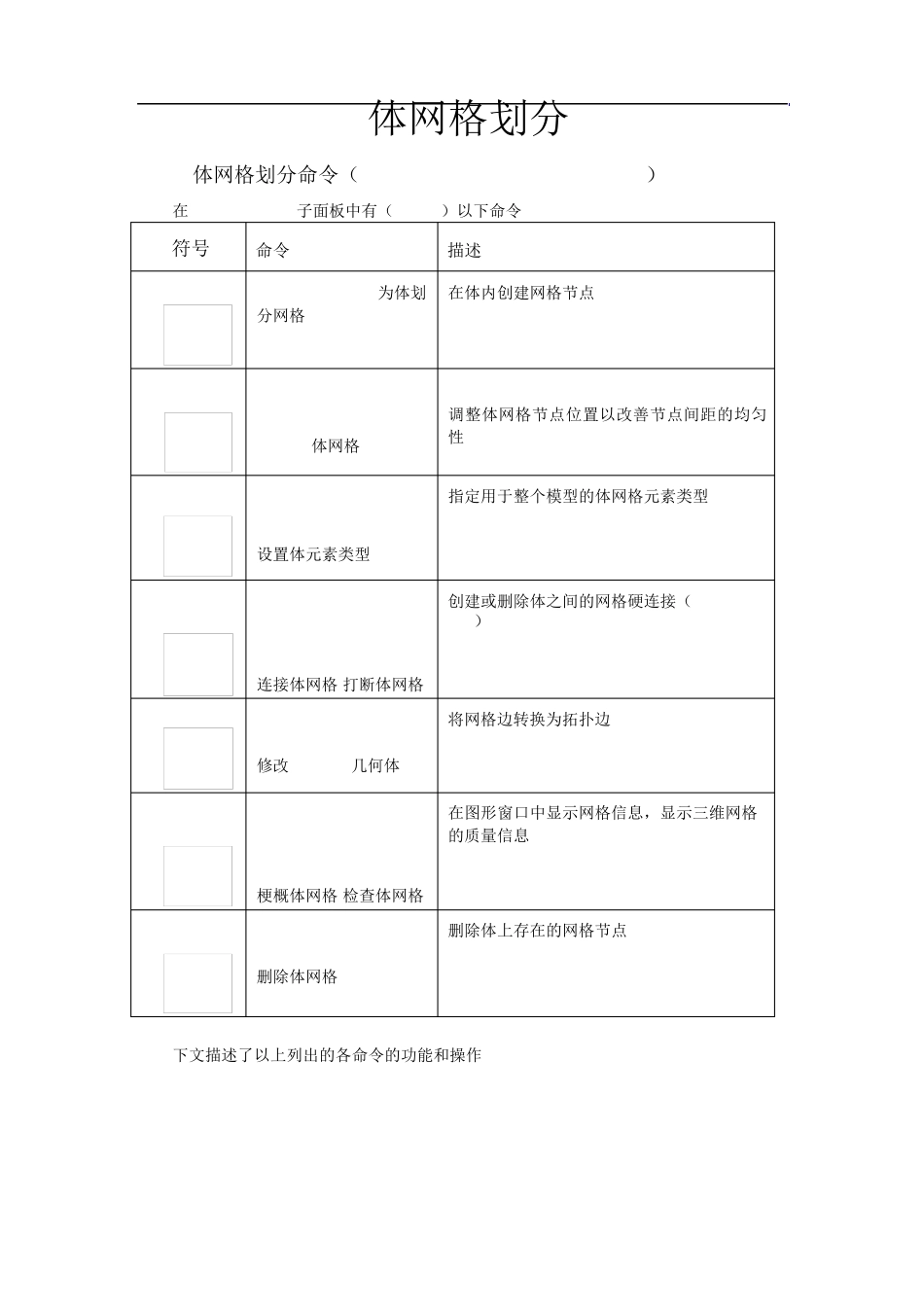

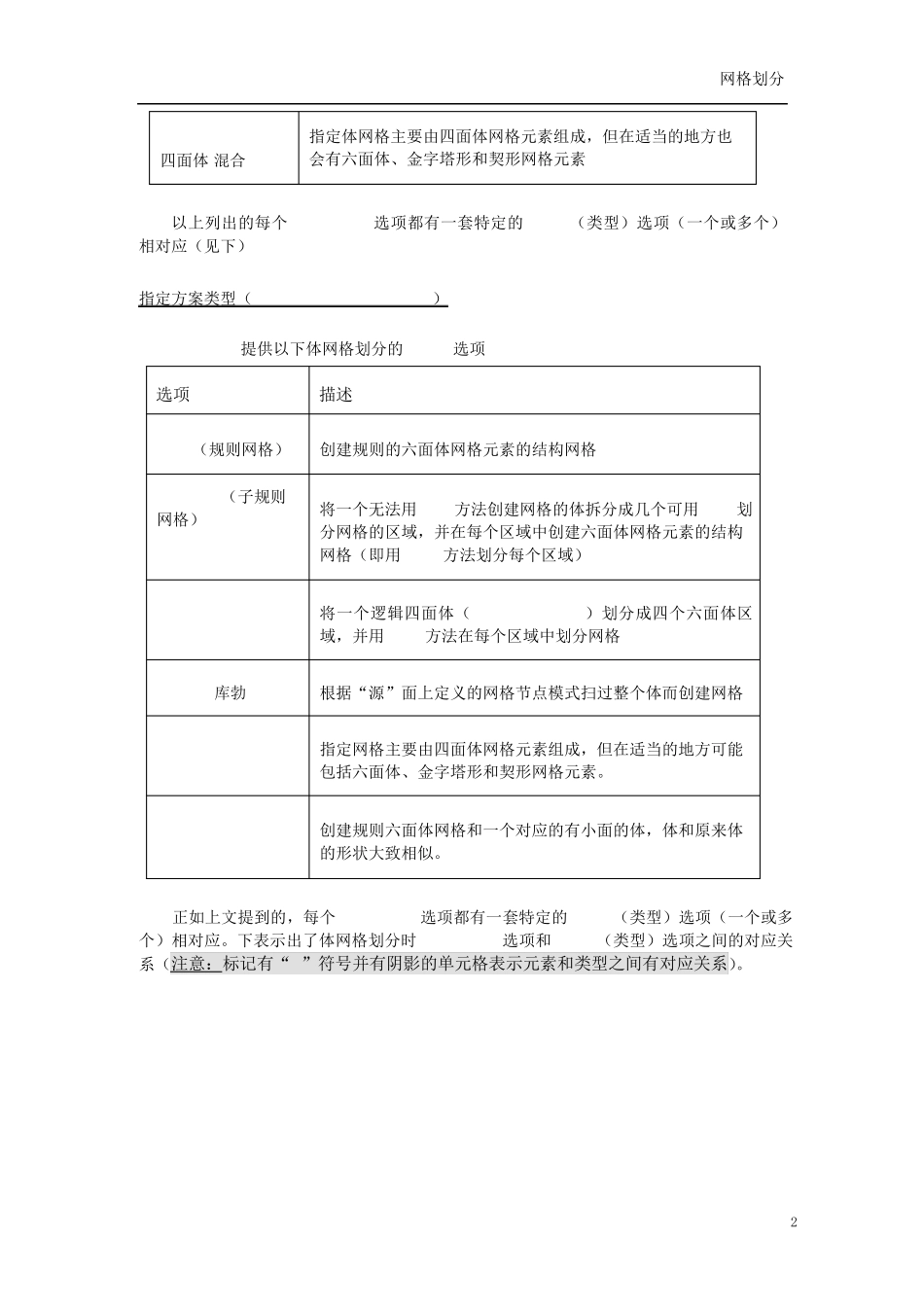

体网格划分1体网格划分命令（VolumeMeshingCommands）在 Mesh/Volume子面板中有（subpad）以下命令符号命令描述MeshVolumes为体划分网格在体内创建网格节点SmoothVolumeMeshesSmooth体网格调整体网格节点位置以改善节点间距的均匀性SetVolumeElementType设置体元素类型指定用于整个模型的体网格元素类型LinkVolumeMeshesUnlinkVolumeMeshes连接体网格/打断体网格创建或删除体之间的网格硬连接（meshhardlink）ModifyMeshedGeometry修改 meshed几何体将网格边转换为拓扑边SummarizeVolumeMeshCheckVolumeMeshes梗概体网格/检查体网格在图形窗口中显示网格信息，显示三维网格的质量信息DeleteVolumeMeshes删除体网格删除体上存在的网格节点下文描述了以上列出的各命令的功能和操作Gambit网格划分11.1为体划分网格（MeshVolumes）MeshVolumes命令允许你为一个或多个体创建网格。当你为一个体划分网格时，GAMBIT会根据当前设定的参数在整个体中创建网格节点。要mesh一个体，需要设定以下参数• 待划分网格的体• 网格划分方案（Meshingscheme）• 网格节点间距（Meshnodespacing）• 网格划分选项（Meshingoptions）指定体（SpecifyingtheVolume）GAMBIT允许你在网格划分操作中指定任何体，但是，何种网格划分方案（meshingscheme）能应用于这个体，则决定于体的拓扑特性、形状，以及体的面上的顶点的类型。指定网格划分方案（SpecifyingtheMeshingScheme）指定网格划分方案需要设定以下两个参数• 元素（Elements）• 类型（Type）Elements参数用于定义（应用于该体的）体网格元素的形状；Type参数定义网格划分算法，因此也决定了体中所有网格元素的模式。下文将介绍上面列出的参数的功能，以及它们对体网格产生的效果。指定方案元素（SpecifyingSchemeElements）GAMBIT允许你指定下表列出的任何一个体网格Elements（元素）选项选项描述Hex（六面体）指定体网格元素仅包括六面体网格元素Hex/Wedge六面体/契形指定网格主要由六面体网格元素组成，但在适当的地方为契形网格元素Gambit网格划分2Tet/Hybrid四面体/混合指定体网格主要由四面体网格元素组成，但在适当的地方也会有六面体、金字塔形和契形网格元素以上列出的每个Elements选项都有一套特定的Type（类型）选项（一个或多个）相对应（见下）指定方案类型（SpecifyingSchemeType）GAMBIT提供以下体网格划分的Type选项选项描述Map（规则网格）创建规则的六面体网格元素的结构网格Submap（...
