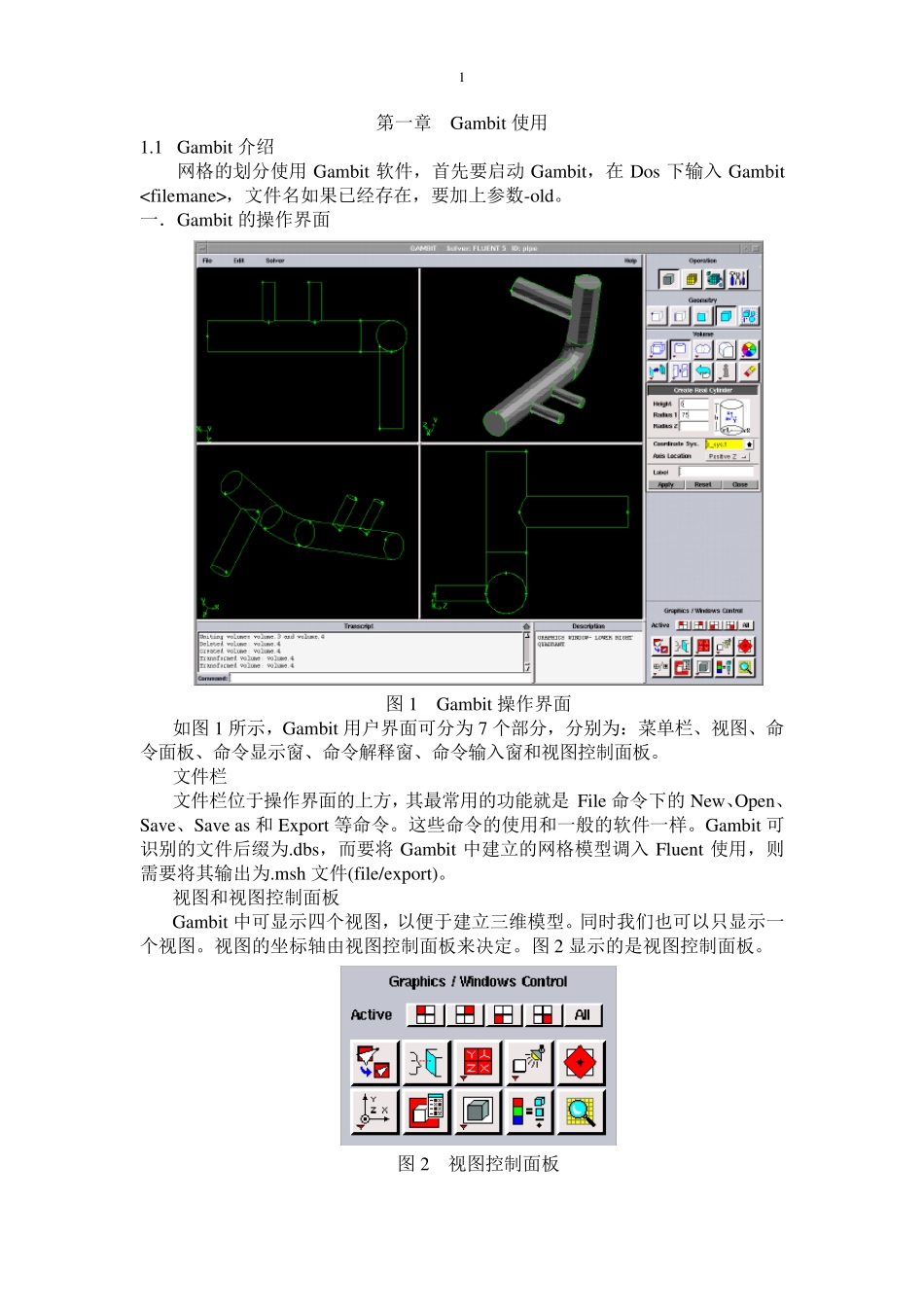

1 第一章 Gambit 使用 1.1 Gambit 介绍 网格的划分使用Gambit 软件,首先要启动Gambit,在Dos 下输入Gambit ,文件名如果已经存在,要加上参数-old。 一.Gambit 的操作界面 图1 Gambit 操作界面 如图1 所示,Gambit 用户界面可分为7 个部分,分别为:菜单栏、视图、命令面板、命令显示窗、命令解释窗、命令输入窗和视图控制面板。 文件栏 文件栏位于操作界面的上方,其最常用的功能就是 File 命令下的New、Open、Save、Save as 和 Export 等命令。这些命令的使用和一般的软件一样。Gambit 可识别的文件后缀为.dbs,而要将 Gambit 中建立的网格模型调入Fluent 使用,则需要将其输出为.msh 文件(file/export)。 视图和视图控制面板 Gambit 中可显示四个视图,以便于建立三维模型。同时我们也可以只显示一个视图。视图的坐标轴由视图控制面板来决定。图2 显示的是视图控制面板。 图2 视图控制面板 2 视图控制面板中的命令可分为两个部分,上面的一排四个图标表示的是四个视图,当激活视图图标时,视图控制面板中下方十个命令才会作用于该视图。 视图控制面板中常用的命令有: 全图显示、选择显示视图、选择视图坐标、选择显示项目、渲染方式。 同时,我们还可以使用鼠标来控制视图中的模型显示。其中按住左键拖曳鼠标可以旋转视图,按住中键拖动鼠标则可以在视图中移动物体,按住右键上下拖动鼠标可以缩放视图中的物体。 命令面板 命令面板是Gambit 的核心部分,通过命令面板上的命令图标,我们可以完成绝大部分网格划分的工作。 图3 显示的就是Gambit 的命令面板。 图3 Gambit 的命令面板 从命令面板中我们就可以看出,网格划分的工作可分为三个步骤:一是建立模型,二是划分网格,三是定义边界。这三个部分分别对应着 Operation 区域中的前三个命令按钮 Geometry (几何体)、mesh(网格)和 Zones(区域)。Operation中的第四个命令按钮 Tools 则是用来定义视图中的坐标系统,一般取默认值。命令面板中的各个按钮的含义和使用方法将在以后的具体例子中介绍。 命令显示窗和命令输入栏 命令显示窗和命令输入栏位于Gambit 的左下方(如图4 所示)。 3 图4 命令显示窗和命令输入栏 命令显示窗中记录了每一步操作的命令和结果,而命令输入栏则可以直接输入命令,其效果和单击命令按钮一样。 命令解释窗 图5 显示的是位于命令显示窗左方的命令解释窗 ,当我们将鼠标放...
