GB1182～118480公差与配合,GB1800～180479形状和位置公差

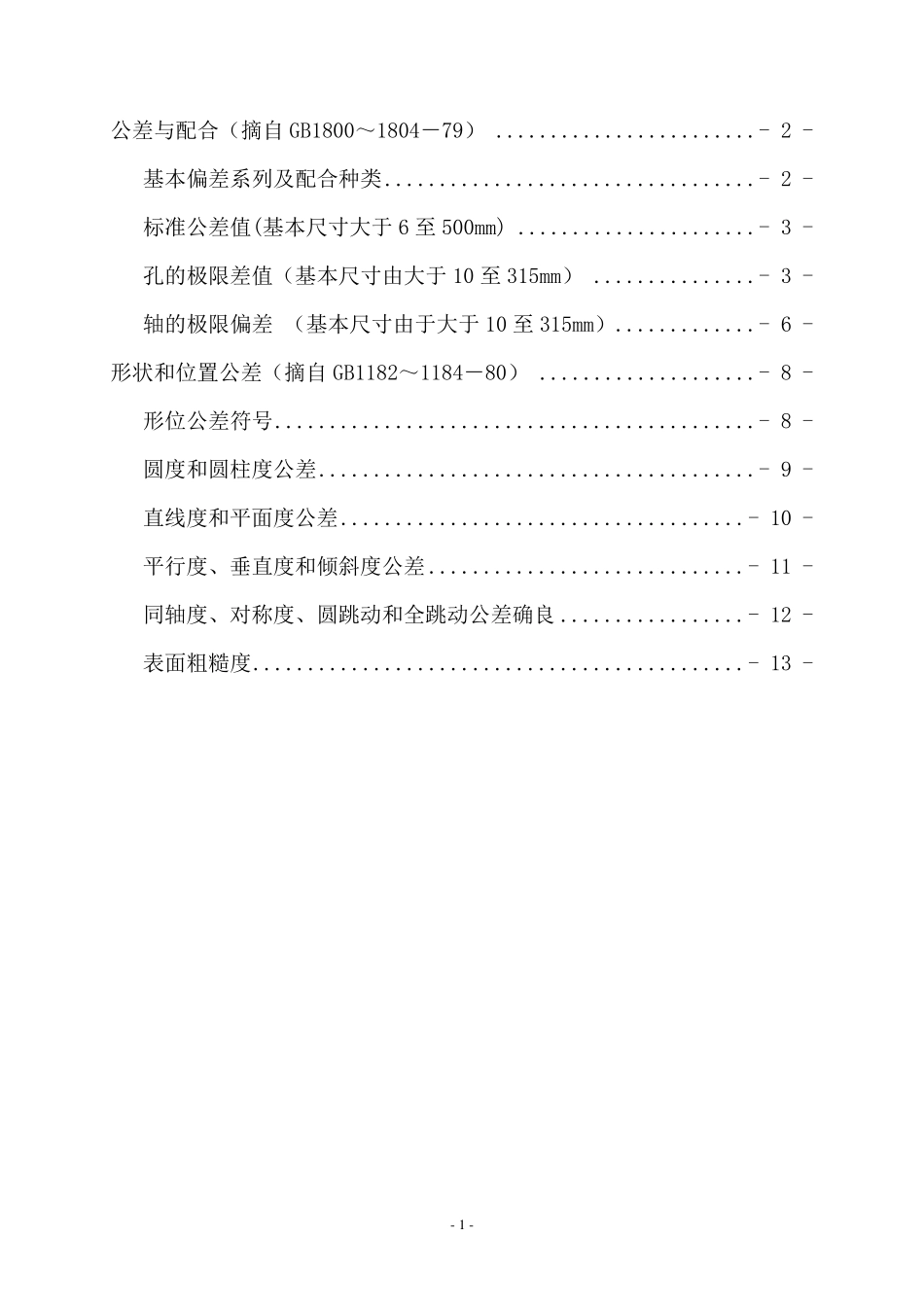

- 1 - 公差与配合（摘自GB1800～1804－79） ........................ - 2 - 基本偏差系列及配合种类 .................................. - 2 - 标准公差值(基本尺寸大于6 至500mm) ...................... - 3 - 孔的极限差值（基本尺寸由大于10 至315mm） ............... - 3 - 轴的极限偏差 （基本尺寸由于大于10 至315mm）............. - 6 - 形状和位置公差（摘自GB1182～1184－80） .................... - 8 - 形位公差符号 ............................................ - 8 - 圆度和圆柱度公差 ........................................ - 9 - 直线度和平面度公差 ..................................... - 10 - 平行度、垂直度和倾斜度公差 ............................. - 11 - 同轴度、对称度、圆跳动和全跳动公差确良 ................. - 12 - 表面粗糙度 ............................................. - 13 - - 2 - 公差与配合（摘自 GB1800～1804－79） 基本偏差系列及配合种类 - 3 - 标准公差值(基本尺寸大于6 至500m m ) 基本尺寸m m 公 差 等 级 IT5 IT6 IT7 IT8 IT9 IT10 IT11 IT12 >6～10 >10～18 >18～30 >30～50 >50～80 >80～120 >120～180 >180～250 >250～315 >315～400 >400～500 6 8 9 11 13 15 18 20 23 25 27 9 11 13 16 19 22 25 29 32 36 40 15 18 21 25 30 35 40 46 52 57 63 22 27 33 39 46 54 63 72 81 89 97 36 43 52 62 74 87 100 115 130 140 155 58 70 84 100 120 140 160 185 210 230 250 90 110 130 160 190 220 250 290 320 360 400 150 180 210 250 300 350 400 460 520 570 630 孔的极限差值（基本尺寸由大于10 至315m m ） μm 公差带 等 级 基本尺寸mm >0～18 >18～30 >30～50 >50～80 >80～120 >120～180 >180～250 >250～315 D 8 +77 +50 +98 +65 +119 +80 +146 +100 +174 +120 +208 +145 +242 +170 +271 +190 ▼9 +93 +50 +117 +65 +142 +80 +174 +100 +207 +120 +245 +145 +285 +170 +320 +190 10 +120 +50 +149 +65 +180 +80 +220 +100 +260 +120 +305 +145 +355 +170 +400 +190 11 +160 +50 +195 +6...
