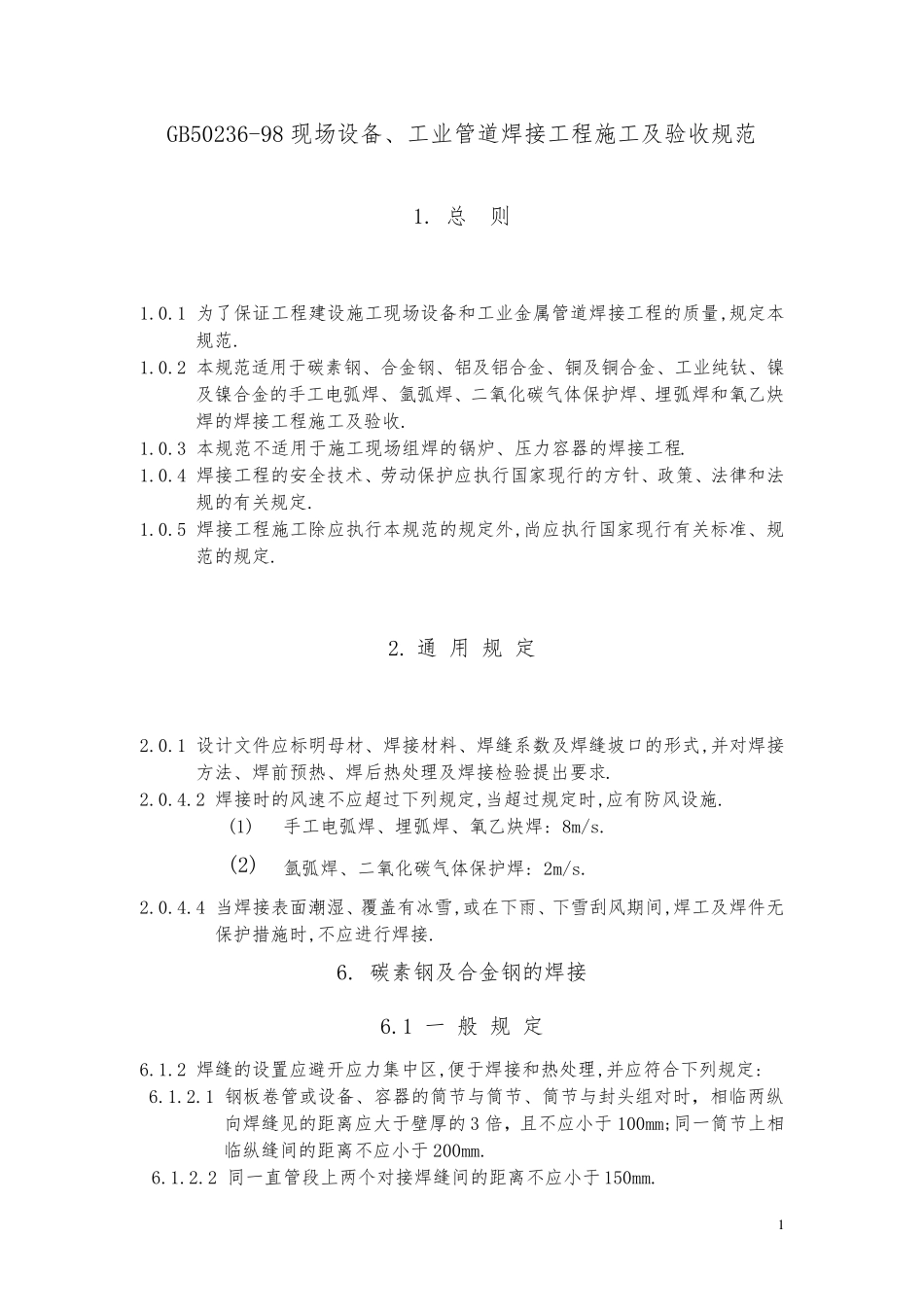

1 GB50236-98 现场设备、工业管道焊接工程施工及验收规范 1. 总 则 1.0.1 为了保证工程建设施工现场设备和工业金属管道焊接工程的质量,规定本规范. 1.0.2 本规范适用于碳素钢、合金钢、铝及铝合金、铜及铜合金、工业纯钛、镍及镍合金的手工电弧焊、氩弧焊、二氧化碳气体保护焊、埋弧焊和氧乙炔焊的焊接工程施工及验收. 1.0.3 本规范不适用于施工现场组焊的锅炉、压力容器的焊接工程. 1.0.4 焊接工程的安全技术、劳动保护应执行国家现行的方针、政策、法律和法规的有关规定. 1.0.5 焊接工程施工除应执行本规范的规定外,尚应执行国家现行有关标准、规范的规定. 2. 通 用 规 定 2.0.1 设计文件应标明母材、焊接材料、焊缝系数及焊缝坡口的形式,并对焊接方法、焊前预热、焊后热处理及焊接检验提出要求. 2.0.4.2 焊接时的风速不应超过下列规定,当超过规定时,应有防风设施. (1) 手工电弧焊、埋弧焊、氧乙炔焊: 8m/s. (2) 氩弧焊、二氧化碳气体保护焊: 2m/s. 2.0.4.4 当焊接表面潮湿、覆盖有冰雪,或在下雨、下雪刮风期间,焊工及焊件无保护措施时,不应进行焊接. 6. 碳素钢及合金钢的焊接 6.1 一 般 规 定 6.1.2 焊缝的设置应避开应力集中区,便于焊接和热处理,并应符合下列规定: 6.1.2.1 钢板卷管或设备、容器的筒节与筒节、筒节与封头 组对时， 相 临 两 纵向 焊缝见 的距 离 应大 于壁 厚 的 3 倍 ， 且 不应小 于 100mm;同 一筒节上 相临 纵 缝间的距 离 不应小 于 200mm. 6.1.2.2 同 一直 管段 上 两 个 对接焊缝间的距 离 不应小 于 150mm. 2 6.1.2.3 除 焊 接 及 成 型 管 件 外 的 其 他 管 子 对 接 焊 缝 的 中 心 到 管 子 弯 曲 起 点 的距 离 不 应 小 于 管 子 外 径 ，且 不 应 小 于 100mm;管 子 对 接 焊 缝 与 支 、吊 架边 缘 之 间 的 距 离 不 应 小 于 50mm.同 一 直 管 段 上 两 对 接 焊 缝 中 心 面 的 距离 ： 当 公 称 直 径 大 于 或 等 于 150mm 时 不 应 小 于150mm;公 称 直 径 小 于150mm 时 不 应 小 于 管 子 外 径 . 6.1.2.4 不 宜 在 焊 缝 及 其 边 缘 上 开 孔 . 6.2 焊 前 准 备 6.2.1 焊 件 的 切 割 和 坡 口 加 工 宜 采 用 机 械 方 法 .在 采 用 热 加 工...
