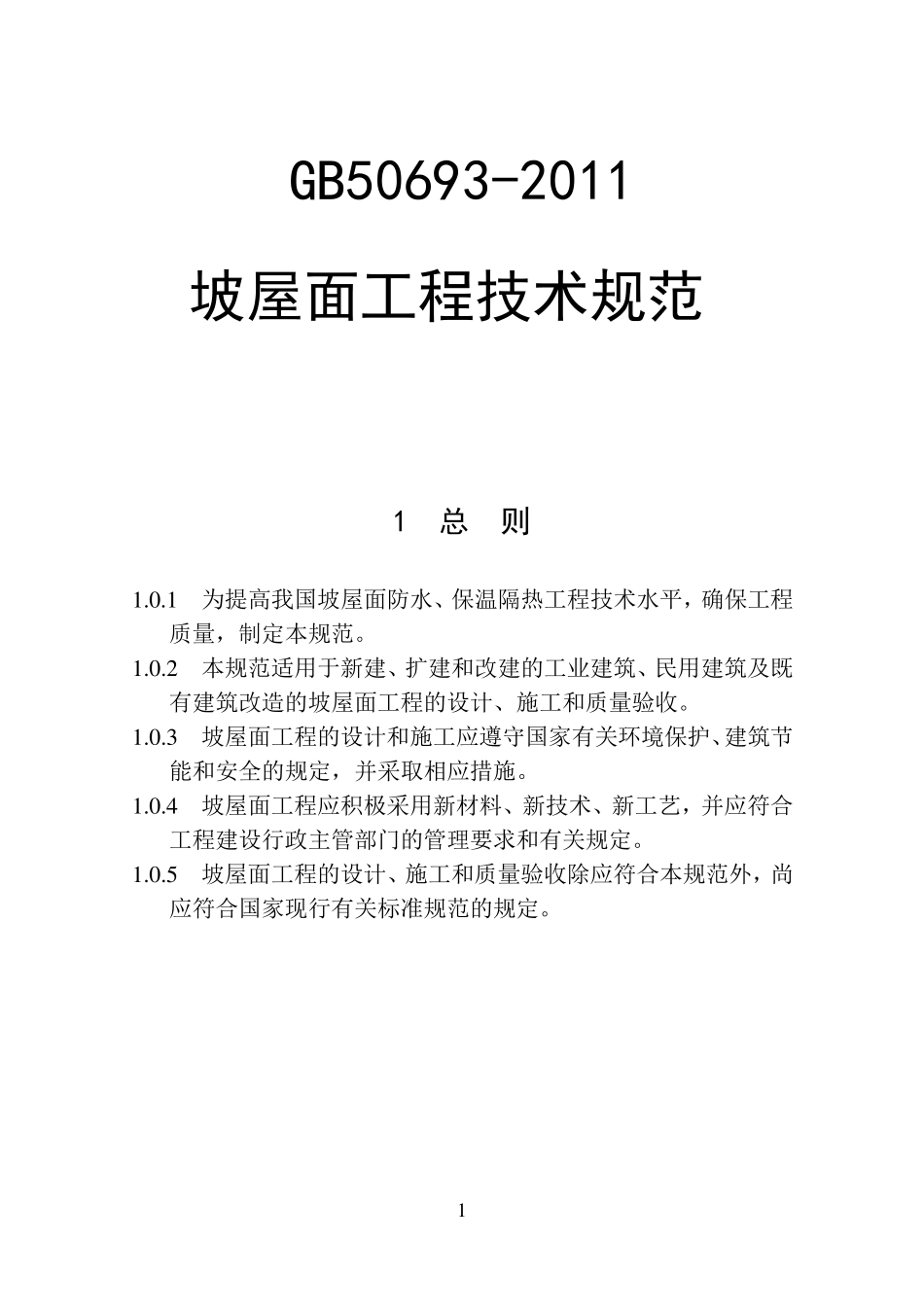

1 GB50693-2011 坡屋面工程技术规范 1 总 则 1 .0 .1 为提高我国坡屋面防水、保温隔热工程技术水平，确保工程质量，制定本规范。 1 .0 .2 本规范适用于新建、扩建和改建的工业建筑、民用建筑及既有建筑改造的坡屋面工程的设计、施工和质量验收。 1 .0 .3 坡屋面工程的设计和施工应遵守国家有关环境保护、建筑节能和安全的规定，并采取相应措施。 1 .0 .4 坡屋面工程应积极采用新材料、新技术、新工艺，并应符合工程建设行政主管部门的管理要求和有关规定。 1 .0 .5 坡屋面工程的设计、施工和质量验收除应符合本规范外，尚应符合国家现行有关标准规范的规定。 2 2 术 语 2.0.1 坡屋面 slope roof 坡度大于3%的屋面。 2.0.2 屋面板 Roof boarding 用于坡屋面承托保温隔热层和防水层的承重板。 2.0.3 防水垫层 Underlay ment 坡屋面中通常铺设在瓦材或金属板下面的防水材料。 2.0.4 持钉层 Lock lay er of nail 瓦屋面中能够握裹固定钉的构造层次，如细石混凝土层和屋面板等。 2.0.5 隔汽层 Vapou r barrier 阻滞水蒸汽进入保温隔热材料的构造层次。 2.0.6 正脊 Flat ridge 坡屋面屋顶的水平交线形成的屋脊。 2.0.7 斜脊 Slope ridge 坡屋面斜面相交凸角的斜交线形成的屋脊。 2.0.8 斜天沟 Slope cu llis 坡屋面斜面相交凹角的斜交线形成的天沟。 2.0.9 搭接式天沟 Lapped cu llis 在斜天沟上铺设沥青瓦，两侧瓦片搭接形成的天沟。 2.0.10 编织式天沟 Knitted cu llis 在斜天沟上铺设沥青瓦，两侧瓦片编织形成的天沟。 2.0.11 敞开式天沟 Open cu llis 瓦材铺设至天沟边沿，天沟底部采用卷材或金属板构造形成的天沟。 2.0.12 挑檐 Ov erhang 屋面向排水方向挑出外墙或外廊部位的檐口构造。 2.0.13 块瓦 Tile 3 由黏土、混凝土和树脂等材料制成的块状硬质屋面瓦材。 2.0.14 沥青波形瓦 Corrugated asphalt board 由植物纤维浸渍沥青成型的波形瓦材。 2.0.15 树脂波形瓦 Corrugated resin board 以合成树脂和纤维增强材料为主要原料制成的波形瓦材。 2.0.16 光伏瓦 Photovoltaic tile 太阳能光伏电池与瓦材的复合体。 2.0.17 光伏防水卷材 Photovoltaic waterproof sheet 太阳能光伏薄膜电池与防水卷材的复合体。 2.0.18 机械固定件 Fastener 用于机械固定保温隔热材料、防水卷材的固定钉、垫片和压条等配件。 2.0...
