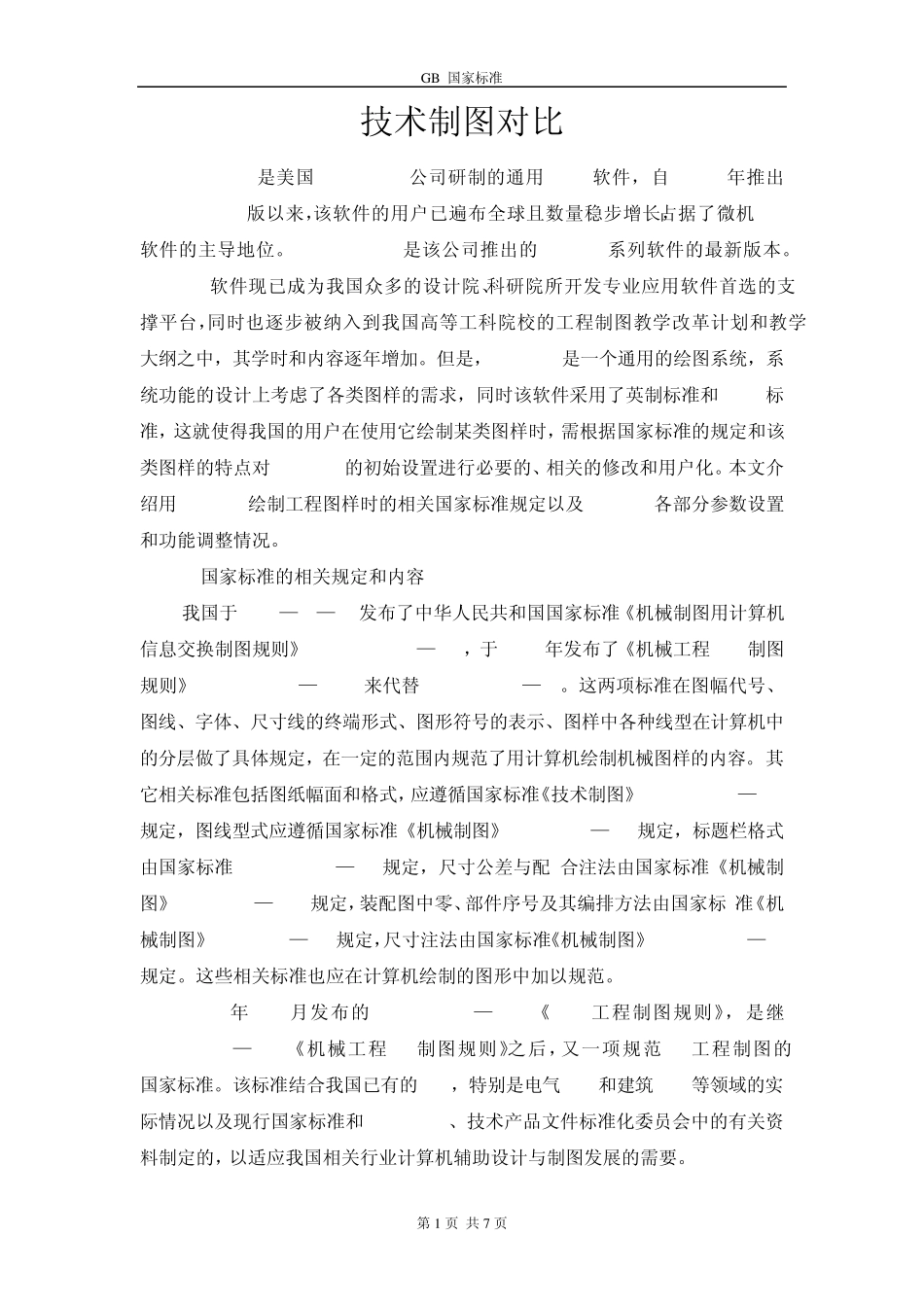

GB 国家标准 第 1 页 共 7 页 技术制图对比 AutoCAD是美国 Autodesk公司研制的通用 CAD软件，自 1982年推出AutoCAD 1.0版以来，该软件的用户已遍布全球且数量稳步增长，占据了微机CAD软件的主导地位。AutoCAD 2002是该公司推出的AutoCAD系列软件的最新版本。AutoCAD软件现已成为我国众多的设计院、科研院所开发专业应用软件首选的支撑平台，同时也逐步被纳入到我国高等工科院校的工程制图教学改革计划和教学大纲之中，其学时和内容逐年增加。但是，AutoCAD是一个通用的绘图系统，系统功能的设计上考虑了各类图样的需求，同时该软件采用了英制标准和 ISO标准，这就使得我国的用户在使用它绘制某类图样时，需根据国家标准的规定和该类图样的特点对 AutoCAD的初始设置进行必要的、相关的修改和用户化。本文介绍用AutoCAD绘制工程图样时的相关国家标准规定以及AutoCAD各部分参数设置和功能调整情况。 1 国家标准的相关规定和内容 我国于1993—09—23发布了中华人民共和国国家标准《机械制图用计算机信息交换制图规则》 (GB/T 14665—93)，于1998年发布了《机械工程 CAD制图规则》(GB/T 14665—1998)来代替 GB/T 14665—93。这两项标准在图幅代号、图线、字体、尺寸线的终端形式、图形符号的表示、图样中各种线型在计算机中的分层做了具体规定，在一定的范围内规范了用计算机绘制机械图样的内容。其它相关标准包括图纸幅面和格式，应遵循国家标准《技术制图》(GB/T 14689—93)规定，图线型式应遵循国家标准《机械制图》(GB 457.4—84)规定，标题栏格式由国家标准(GB 10609.1—89)规定，尺寸公差与配 合注法由国家标准《机械制图》(GB 458.5—84) 规定，装配图中零、部件序号及其编排方法由国家标 准《机械制图》(GB 458.2—84)规定，尺寸注法由国家标准《机械制图》 (GB 4458.4—84)规定。这些相关标准也应在计算机绘制的图形中加以规范。 2000年 10月发布的 GB/T 18229—2000《CAD工程制图规则》，是继GB/T 14665—1998《机械工程CAD制图规则》之后，又一项规范CAD工程制图的国家标准。该标准结合我国已有的 CAD，特别是电气 CAD和建筑 CAD等领域的实际情况以及现行国家标准和 ISO/TC10、技术产品文件标准化委员会中的有关资料制定的，以适应我国相关行业计算机辅助设计与制图发展的需要。GB/T 18229GB 国家标准 第2 页 共7 页 设有范围、引用标准、术语、CAD工程制图的基本设置要求、投影法、图形...
