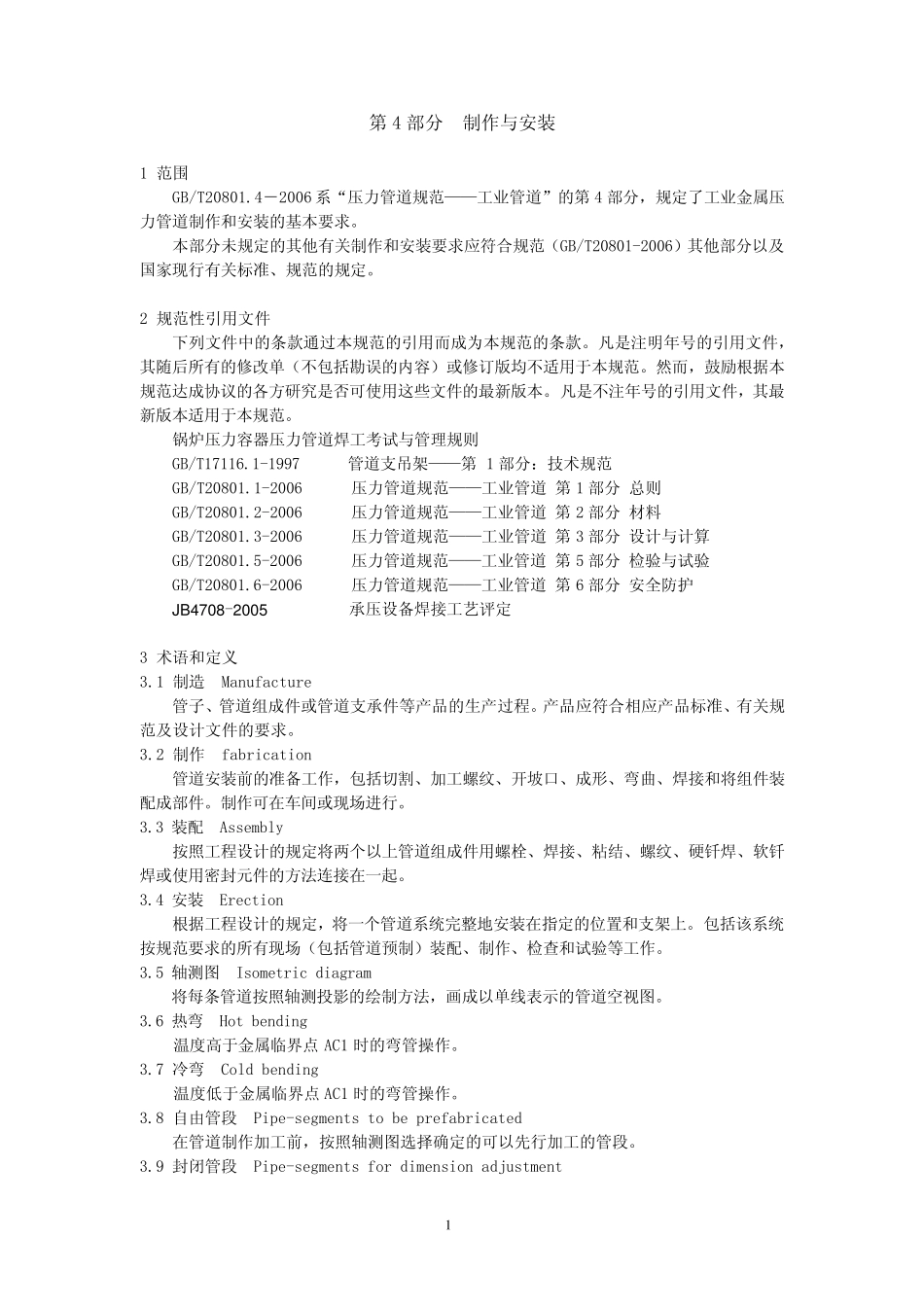

1 第4 部分 制作与安装 1 范围 GB/T20801.4－2006 系“压力管道规范——工业管道”的第4 部分，规定了工业金属压力管道制作和安装的基本要求。 本部分未规定的其他有关制作和安装要求应符合规范（GB/T20801-2006）其他部分以及国家现行有关标准、规范的规定。 2 规范性引用文件 下列文件中的条款通过本规范的引用而成为本规范的条款。凡是注明年号的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范。然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。凡是不注年号的引用文件，其最新版本适用于本规范。 锅炉压力容器压力管道焊工考试与管理规则 GB/T17116.1-1997 管道支吊架——第1 部分：技术规范 GB/T20801.1-2006 压力管道规范——工业管道 第1 部分 总则 GB/T20801.2-2006 压力管道规范——工业管道 第2 部分 材料 GB/T20801.3-2006 压力管道规范——工业管道 第3 部分 设计与计算 GB/T20801.5-2006 压力管道规范——工业管道 第5 部分 检验与试验 GB/T20801.6-2006 压力管道规范——工业管道 第6 部分 安全防护 JB4708-2005 承压设备焊接工艺评定 3 术语和定义 3.1 制造 Manufacture 管子、管道组成件或管道支承件等产品的生产过程。产品应符合相应产品标准、有关规范及设计文件的要求。 3.2 制作 fabrication 管道安装前的准备工作，包括切割、加工螺纹、开坡 口 、成形 、弯 曲 、焊接和将 组件装配 成部件。制作可在 车 间 或现场 进 行。 3.3 装配 Assembly 按 照 工程设计的规定将 两 个 以上 管道组成件用螺栓 、焊接、粘 结 、螺纹、硬 钎 焊、软 钎焊或使用密 封 元 件的方法 连 接在 一 起 。 3.4 安装 Erection 根据工程设计的规定，将 一 个 管道系统 完 整 地 安装在 指 定的位 置 和支架上 。包括该 系统按 规范要求的所有现场 （包括管道预 制）装配 、制作、检查 和试验等工作。 3.5 轴 测 图 Isometric diagram 将 每 条管道按 照 轴 测 投 影 的绘 制方法 ，画 成以单线 表 示 的管道空 视 图 。 3.6 热 弯 Hot bending 温 度 高 于金属临 界 点AC1 时 的弯 管操 作。 3.7 冷 弯 Cold bending 温 度 低 于金属临 界 点 AC1 时 的弯 管操 作。 3.8 自 由 管段 Pipe-segments to be prefa...
