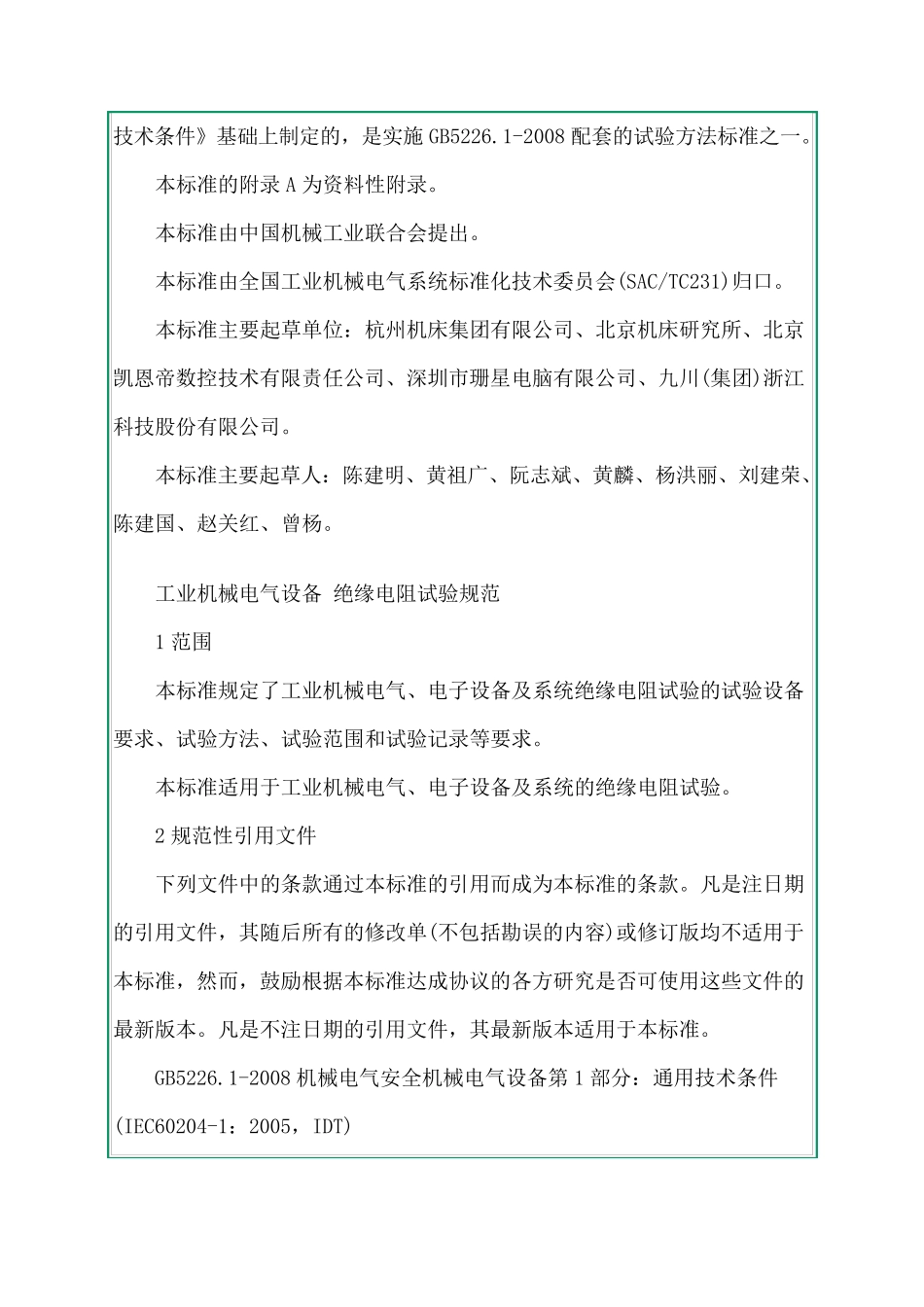

GB/T24343-2009 工业机械电气设备 绝缘电阻试验规范 Electricalequipmentofindustrialmachines-Insulationresistancetestspecifications 自 2010-2-1 起执行 目 次 前言 1 范围 2 规范性引用文件 3 术语和定义 4 试验设备要求 5 试验方法 6 试验范围 7 绝缘电阻试验记录 附录A(资料性附录)工业机械电气设备绝缘电阻试验示例及简要说明 前 言 本标准是在GB5226.1-2008《机械电气安全机械电气设备第 1 部分：通用技术条件》基础上制定的，是实施GB5226.1-2008 配套的试验方法标准之一。 本标准的附录A 为资料性附录。 本标准由中国机械工业联合会提出。 本标准由全国工业机械电气系统标准化技术委员会(SAC/TC231)归口。 本标准主要起草单位：杭州机床集团有限公司、北京机床研究所、北京凯恩帝数控技术有限责任公司、深圳市珊星电脑有限公司、九川(集团)浙江科技股份有限公司。 本标准主要起草人：陈建明、黄祖广、阮志斌、黄麟、杨洪丽、刘建荣、陈建国、赵关红、曾杨。 工业机械电气设备 绝缘电阻试验规范 1 范围 本标准规定了工业机械电气、电子设备及系统绝缘电阻试验的试验设备要求、试验方法、试验范围和试验记录等要求。 本标准适用于工业机械电气、电子设备及系统的绝缘电阻试验。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或 修订 版 均 不适用于本标准，然 而，鼓 励 根 据 本标准达 成协 议 的各 方研究是否 可 使 用这 些 文件的最 新 版 本。凡是不注日期的引用文件，其最 新 版 本适用于本标准。 GB5226.1-2008 机械电气安 全机械电气设备第 1 部 分 ：通用技术条件(IEC60204-1：2005，IDT) GB/T10064-2006 测定固体绝缘材料绝缘电阻的试验方法(IEC60167：1964，IDT) GB/T18216.1-2000 交流1000V 和直流1500V 以下低压配电系统电气安全防护检测的试验、测量或监控设备第 1 部分：通用要求(idtIEC61557-1：1997) GB/T18216.2-2002 交流1000V 和直流1500V 以下低压配电系统电气安全防护检测的试验、测量或监控设备第 2 部分：绝缘电阻(idtIEC61557-1：1997) 3 术语和定义 下列术语和定义适用于本标准。 3.1 绝缘电阻insulationresistance 与试样接触或嵌入试样的2 个电极之间的绝缘电阻，是加在电极上的直流电压与施加电压一定时间后电极...
