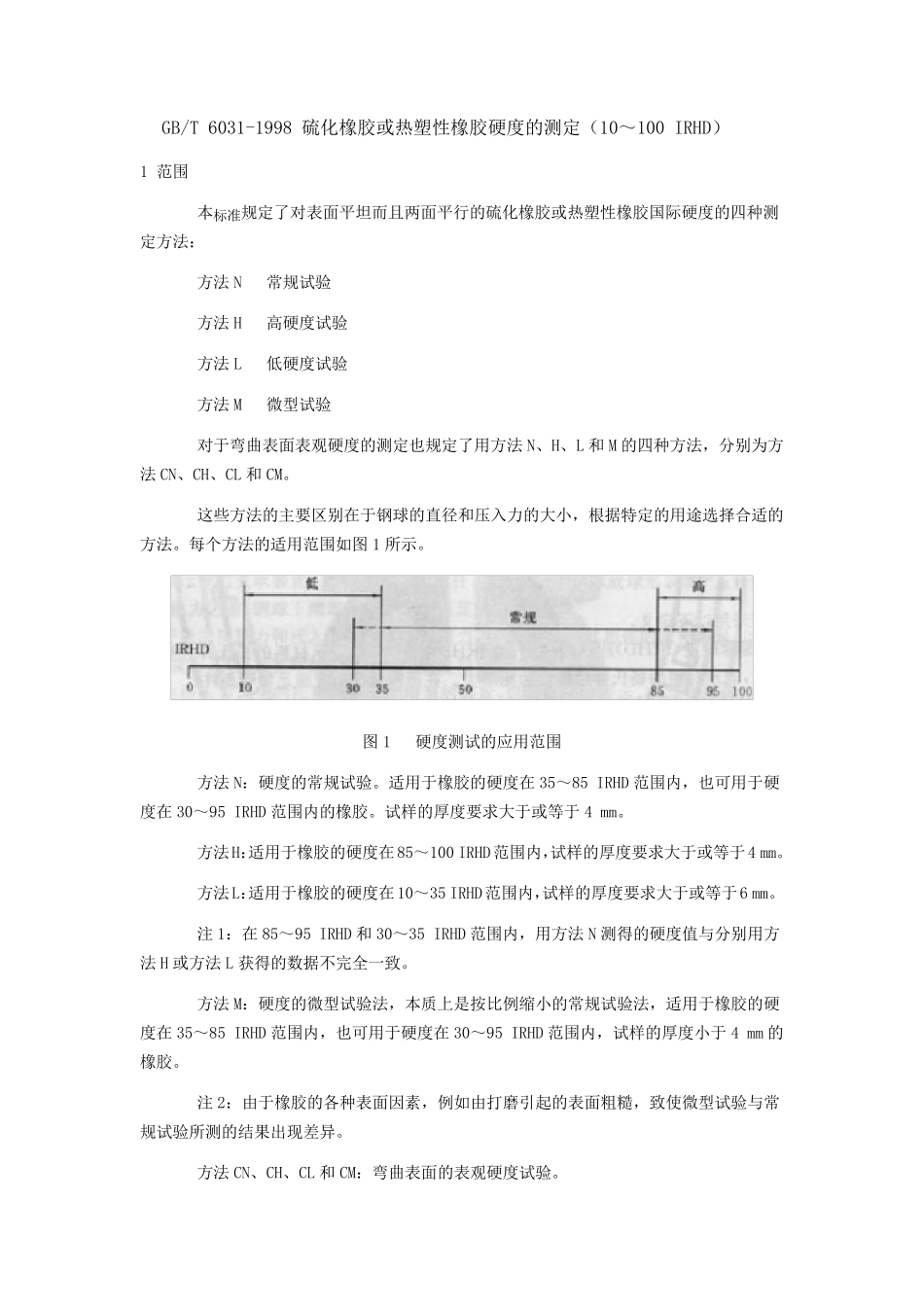

GB/T 6031-1998 硫化橡胶或热塑性橡胶硬度的测定（10～100 IRHD） 1 范围 本标准规定了对表面平坦而且两面平行的硫化橡胶或热塑性橡胶国际硬度的四种测定方法： 方法N 常规试验 方法H 高硬度试验 方法L 低硬度试验 方法M 微型试验 对于弯曲表面表观硬度的测定也规定了用方法N、H、L 和 M 的四种方法，分别为方法CN、CH、CL 和 CM。 这些方法的主要区别在于钢球的直径和压入力的大小，根据特定的用途选择合适的方法。每个方法的适用范围如图 1 所示。 图 1 硬度测试的应用范围 方法N：硬度的常规试验。适用于橡胶的硬度在 35～85 IRHD 范围内，也可用于硬度在 30～95 IRHD 范围内的橡胶。试样的厚度要求大于或等于4 mm。 方法H：适用于橡胶的硬度在85～100 IRHD范围内，试样的厚度要求大于或等于4 mm。 方法L：适用于橡胶的硬度在10～35 IRHD范围内，试样的厚度要求大于或等于6 mm。 注 1：在 85～95 IRHD 和 30～35 IRHD 范围内，用方法N 测得的硬度值与分别用方法H 或方法L 获得的数据不完全一致。 方法M：硬度的微型试验法，本质上是按比例缩小的常规试验法，适用于橡胶的硬度在 35～85 IRHD 范围内，也可用于硬度在 30～95 IRHD 范围内，试样的厚度小于4 mm 的橡胶。 注 2：由于橡胶的各种表面因素，例如由打磨引起的表面粗糙，致使微型试验与常规试验所测的结果出现差异。 方法CN、CH、CL 和 CM：弯曲表面的表观硬度试验。 这些方法是试验的橡胶为弯曲的情况下，对方法N、H、L 和M 的修改。主要存在两种情况： a）试验的试样和制品足够大，使硬度计能安放在上面。 b）试验的试样和制品及硬度计都很小，使他们能安放在普通的支座上。或者能将试样安放在硬度计的试样台上。 上述方法不能保证适用于所有类型和尺寸的试样，但包括了像“○”型圈这样一些最普通的类型。 胶辊表观硬度的测定可以采用以下三种方法： a）HG／T 2413．1－－1992 橡胶赵氏硬度计法（eqv ISO 7267－－3：1988） b）HG／T 2413．2－－1992 橡胶邵尔硬度计法（idt ISO 7267－－2：1986） c）HG／T 2450－－1993 橡胶国际硬度计法（idt ISO 7267－－1：1986） 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB 2941－－1991 橡胶试...
