GB_500619766KV及以下架空电力线路设计规范

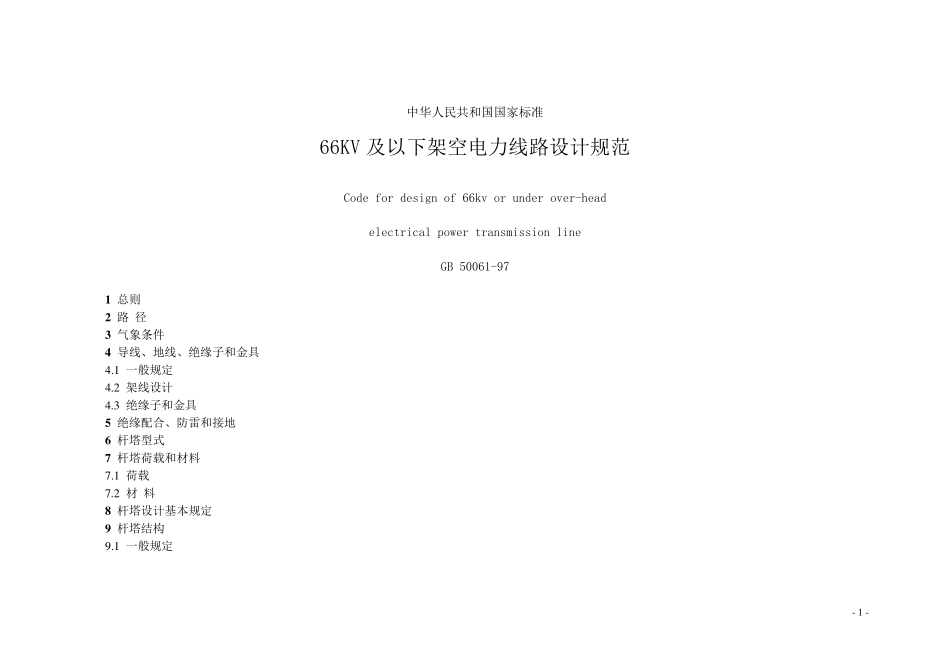

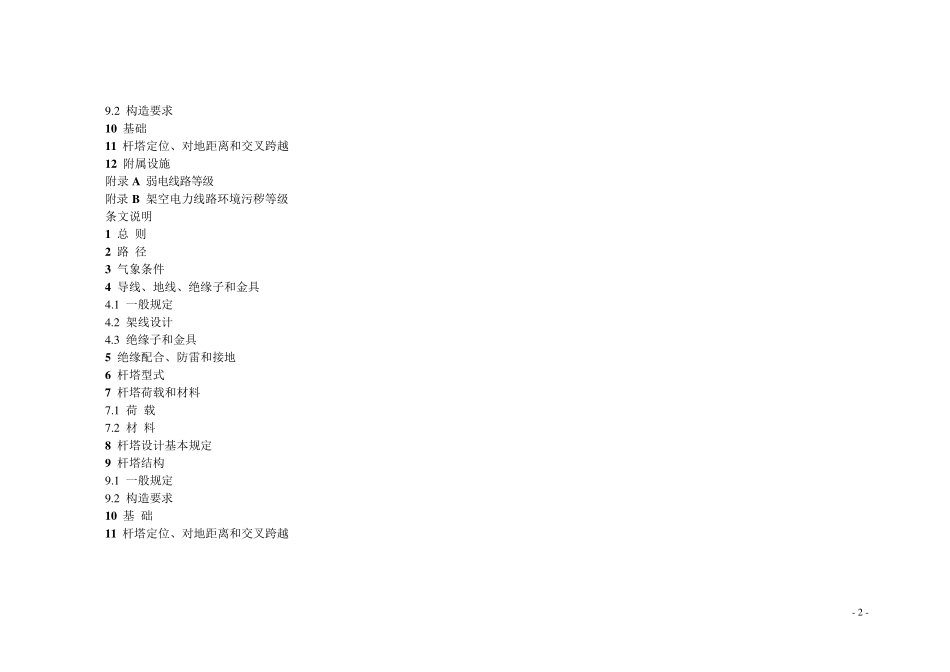

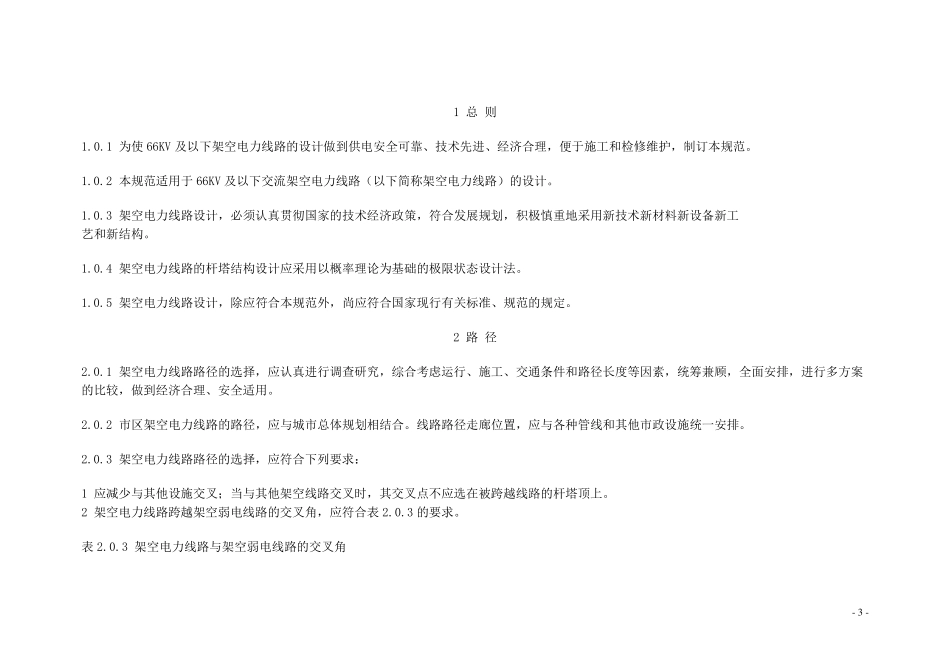

- 1 - 中华人民共和国国家标准 66KV 及以下架空电力线路设计规范 Code for design of 66kv or under over-head electrical power transmission line GB 50061-97 1 总则 2 路 径 3 气象条件 4 导线、地线、绝缘子和金具 4 .1 一般规定 4 .2 架线设计 4 .3 绝缘子和金具 5 绝缘配合、防雷和接地 6 杆塔型式 7 杆塔荷载和材料 7 .1 荷载 7 .2 材 料 8 杆塔设计基本规定 9 杆塔结构 9 .1 一般规定 - 2 - 9 .2 构造要求 10 基础 11 杆塔定位、对地距离和交叉跨越 12 附属设施 附录 A 弱电线路等级 附录 B 架空电力线路环境污秽等级 条文说明 1 总 则 2 路 径 3 气象条件 4 导线、地线、绝缘子和金具 4 .1 一般规定 4 .2 架线设计 4 .3 绝缘子和金具 5 绝缘配合、防雷和接地 6 杆塔型式 7 杆塔荷载和材料 7 .1 荷 载 7 .2 材 料 8 杆塔设计基本规定 9 杆塔结构 9 .1 一般规定 9 .2 构造要求 10 基 础 11 杆塔定位、对地距离和交叉跨越 - 3 - 1 总 则 1.0.1 为使66KV 及以下架空电力线路的设计做到供电安全可靠、技术先进、经济合理，便于施工和检修维护，制订本规范。 1.0.2 本规范适用于 66KV 及以下交流架空电力线路（以下简称架空电力线路）的设计。 1.0.3 架空电力线路设计，必须认真贯彻国家的技术经济政策，符合发展规划，积极慎重地采用新技术新材料新设备新工 艺和新结构。 1.0.4 架空电力线路的杆塔结构设计应采用以概率理论为基础的极限状态设计法。 1.0.5 架空电力线路设计，除应符合本规范外，尚应符合国家现行有关标准、规范的规定。 2 路 径 2.0.1 架空电力线路路径的选择，应认真进行调查研究，综合考虑运行、施工、交通条件和路径长度等因素，统筹兼顾，全面安排，进行多方案的比较，做到经济合理、安全适用。 2.0.2 市区架空电力线路的路径，应与城市总体规划相结合。线路路径走廊位置，应与各种管线和其他市政设施统一安排。 2.0.3 架空电力线路路径的选择，应符合下列要求： 1 应减少与其他设施交叉；当与其他架空线路交叉时 ，其交叉点 不 应选在 被 跨 越 线路的杆塔顶 上 。 2 架空电力线路跨 越 架空弱 电线路的交叉角 ，应符合表 2.0.3 的要求。 表 2.0.3 架空电力线路与架空弱 电线路的交叉角 - 4 - 弱电线路等级 一级 二级 三级...
