GB／T503122000建筑与建筑群综合布线系统工程验收规范

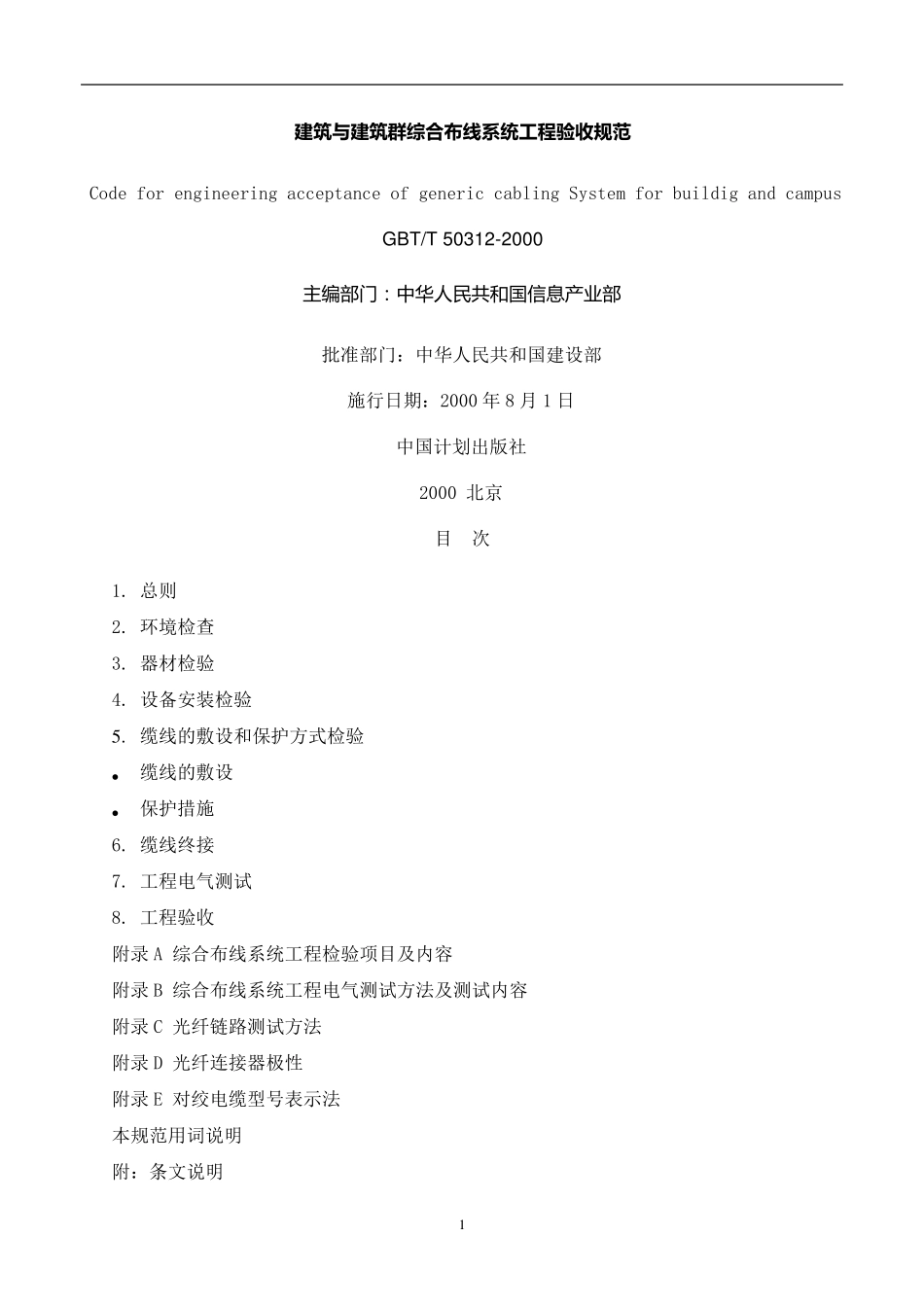

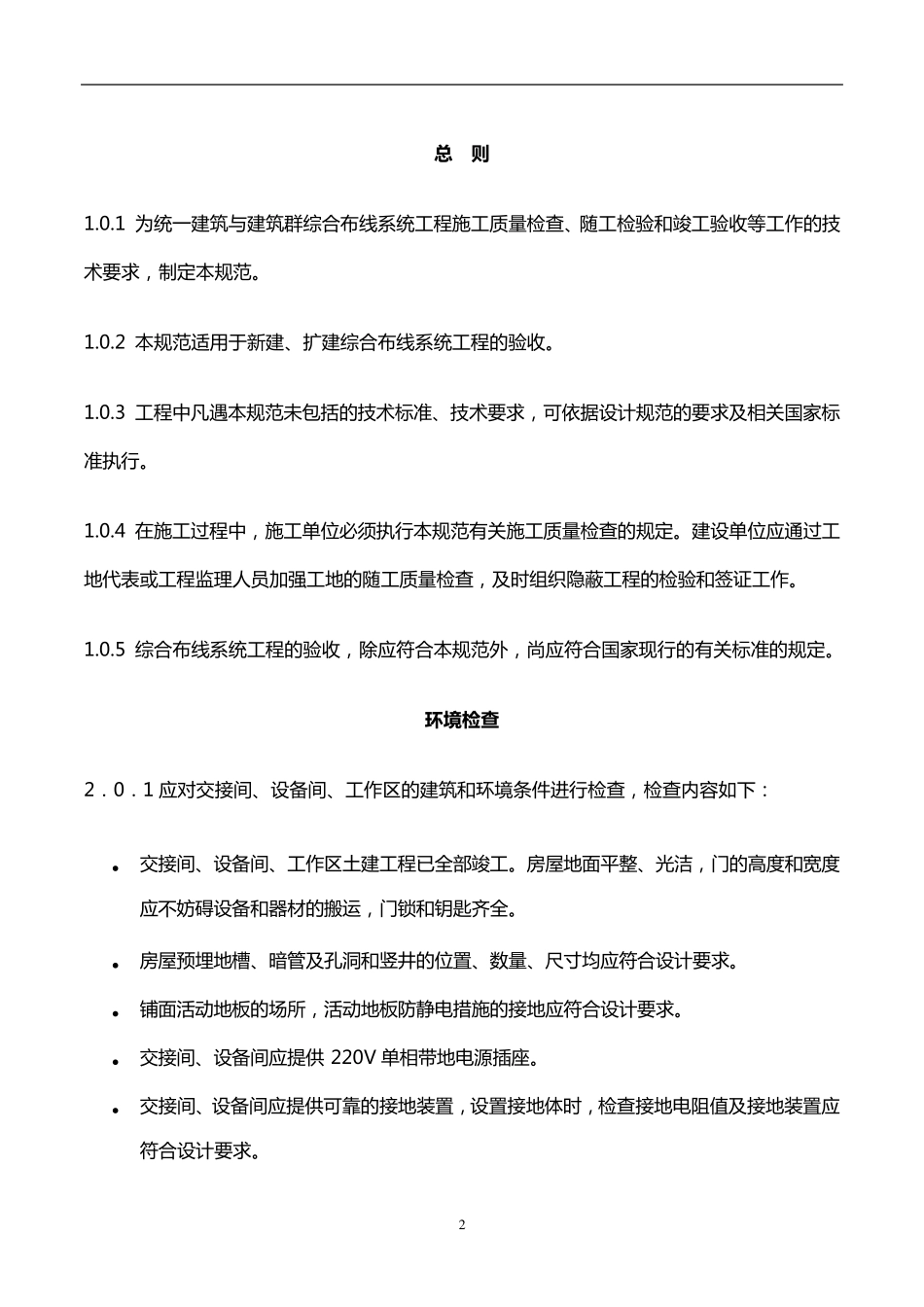

1 建 筑 与建 筑 群综合布线系统工程验收规范 Code for engineering acceptance of generic cabling System for buildig and campus GBT/T 50312-2000 主 编 部 门 ： 中 华 人 民 共 和 国 信 息 产 业 部 批准部门：中华人民共和国建设部 施行日期：2000 年 8 月 1 日 中国计划出版社 2000 北京 目 次 1. 总则 2. 环境检查 3. 器材检验 4. 设备安装检验 5 . 缆线的敷设和保护方式检验 • 缆线的敷设 • 保护措施 6. 缆线终接 7. 工程电气测试 8. 工程验收 附录 A 综合布线系统工程检验项目及内容 附录 B 综合布线系统工程电气测试方法及测试内容 附录 C 光纤链路测试方法 附录 D 光纤连接器极性 附录 E 对绞电缆型号表示法 本规范用词说明 附：条文说明 2 总 则 1.0.1 为 统 一 建 筑 与 建 筑 群 综 合 布 线 系 统 工 程 施 工 质 量 检 查 、随工 检 验和竣工 验收等工 作的技术要求，制定本规范。 1.0.2 本规范适用于新建 、扩建 综 合 布 线 系 统 工 程 的验收。 1.0.3 工 程 中凡遇本规范未包括的技术标准、技术要求，可依据设计规范的要求及相关国家标准执行。 1.0.4 在施 工 过程 中，施 工 单位必须执行本规范有关施 工 质 量 检 查 的规定。建 设单位应通过工地代表或工 程 监理人员加强工 地的随工 质 量 检 查 ，及时组织隐蔽工 程 的检 验和签证工 作。 1.0.5 综 合 布 线 系 统 工 程 的验收，除应符合 本规范外，尚应符合 国家现行的有关标准的规定。 环境检查 2．0．1 应对交接间、设备间、工 作区的建 筑 和环境条件进行检 查 ，检 查 内容如下： • 交接间、设备间、工 作区土建 工 程 已全部竣工 。房屋地面平整、光洁，门的高度和宽度应不妨 碍 设备和器 材 的搬 运 ，门锁 和钥 匙 齐 全。 • 房屋预 埋 地槽 、暗 管 及孔 洞 和竖 井 的位置 、数 量 、尺 寸 均 应符合 设计要求。 • 铺 面活 动 地板 的场 所 ，活 动 地板 防 静 电 措 施 的接地应符合 设计要求。 • 交接间、设备间应提 供220V 单相带 地电 源 插 座 。 • 交接间、设备间应提 供 可靠 的接地装 置 ，设置 接地体 时，检 查 接地电 阻 值 及接地装 置 应符合 设计要求。 ...
