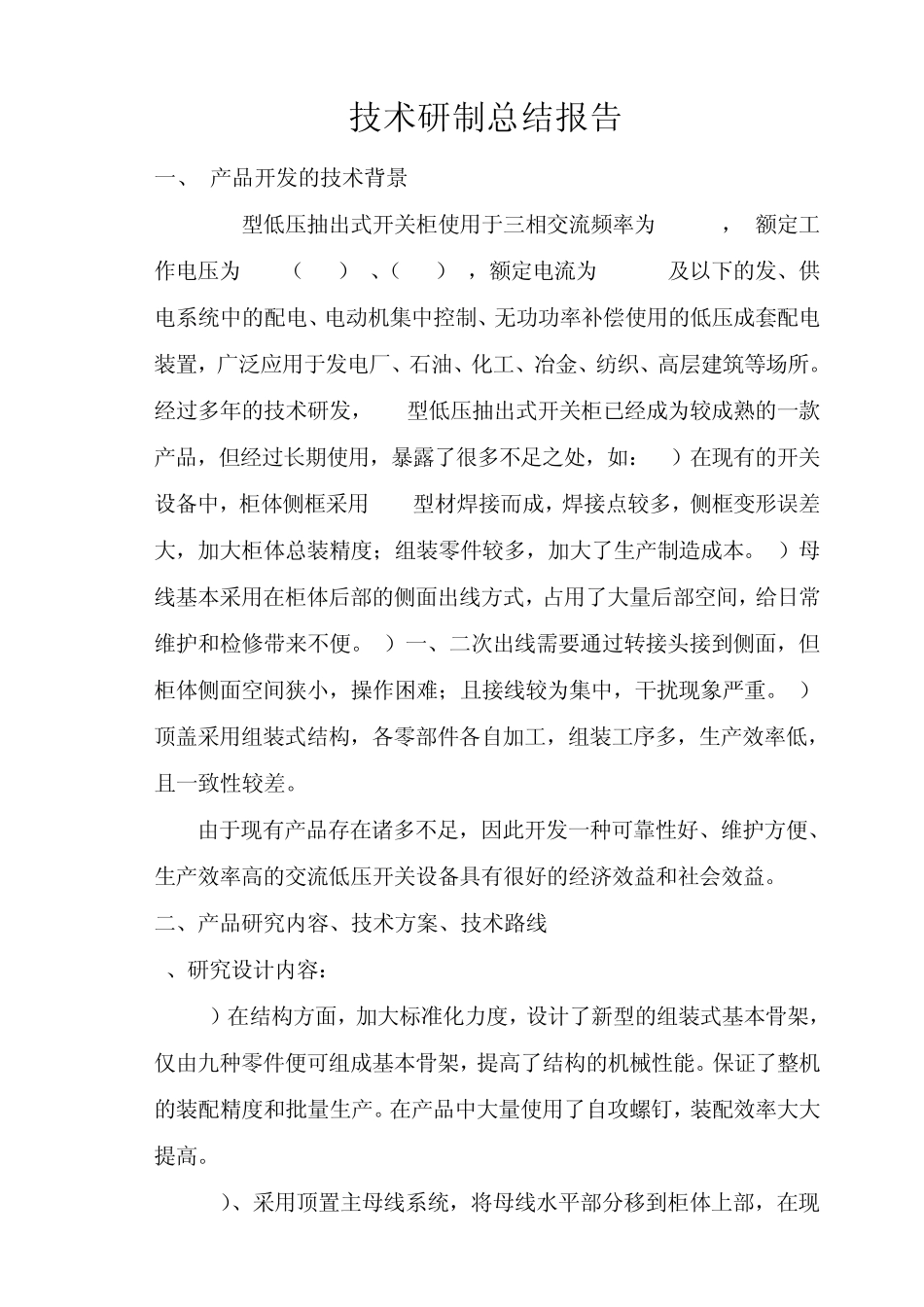

技术研制总结报告 一、 产品开发的技术背景 GCS 型低压抽出式开关柜使用于三相交流频率为 50Hz ， 额定工作电压为 380（400）V、（660）V，额定电流为 4000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置，广泛应用于发电厂、石油、化工、冶金、纺织、高层建筑等场所。经过多年的技术研发，GCS 型低压抽出式开关柜已经成为较成熟的一款产品，但经过长期使用，暴露了很多不足之处，如： 1）在现有的开关设备中，柜体侧框采用 8MF型材焊接而成，焊接点较多，侧框变形误差大，加大柜体总装精度；组装零件较多，加大了生产制造成本。2）母线基本采用在柜体后部的侧面出线方式，占用了大量后部空间，给日常维护和检修带来不便。3）一、二次出线需要通过转接头接到侧面，但柜体侧面空间狭小，操作困难；且接线较为集中，干扰现象严重。4）顶盖采用组装式结构，各零部件各自加工，组装工序多，生产效率低，且一致性较差。 由于现有产品存在诸多不足，因此开发一种可靠性好、维护方便、生产效率高的交流低压开关设备具有很好的经济效益和社会效益。 二、产品研究内容、技术方案、技术路线 1、研究设计内容： 1）在结构方面，加大标准化力度，设计了新型的组装式基本骨架，仅由九种零件便可组成基本骨架，提高了结构的机械性能。保证了整机的装配精度和批量生产。在产品中大量使用了自攻螺钉，装配效率大大提高。 2）、采用顶置主母线系统，将母线水平部分移到柜体上部，在现GCS交流低压固定式开关设备 场安装情况下可实现并柜后从顶部整体贯通装配，方便工程现场安装使用。垂直母线系统采用新型的“Y”型截面铜排，功能板式固定安装，采用封闭罩防护。减小安装空间，增大载流量，提高动热稳定性。封闭罩式结构提高了安全防护性能，最大限度的减少了燃弧的扩散。所有出线均采用后出线方式，做到前部操作、后部接线，便于检修和操作。 3）通风顶盖采用一体式折弯成型，减少生产工序，提高生产效率。 4）横梁增加了折弯边结构，便于底板和顶盖的安装；侧边采用模具折弯成型，减少焊接变形。接地母排采用直弯角连接方式，可有效消除柜体之间距离带来的安装尺寸影响。 2、产品要达到的主要技术指标 1)、额定工作电压：AC 380V； 2）、额定绝缘电压：AC 660V； 3）、主母线额定电流：4000A； 4）、主母线额定短时耐受电流：50kA/1s； 5）、主母线额定峰值耐受电流：105kA； 6）、主开关额定分...
