GCS配电柜作业指导书

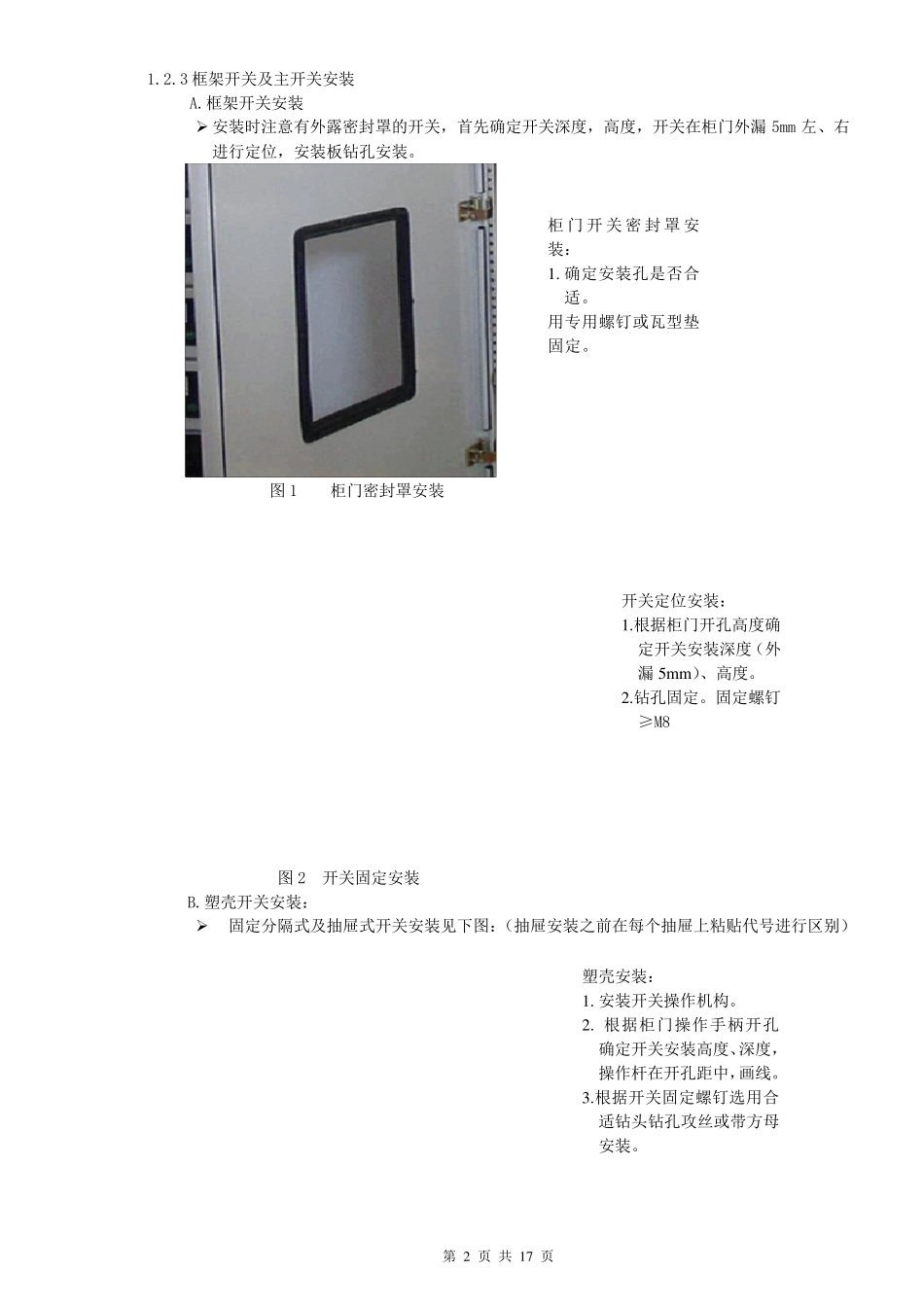

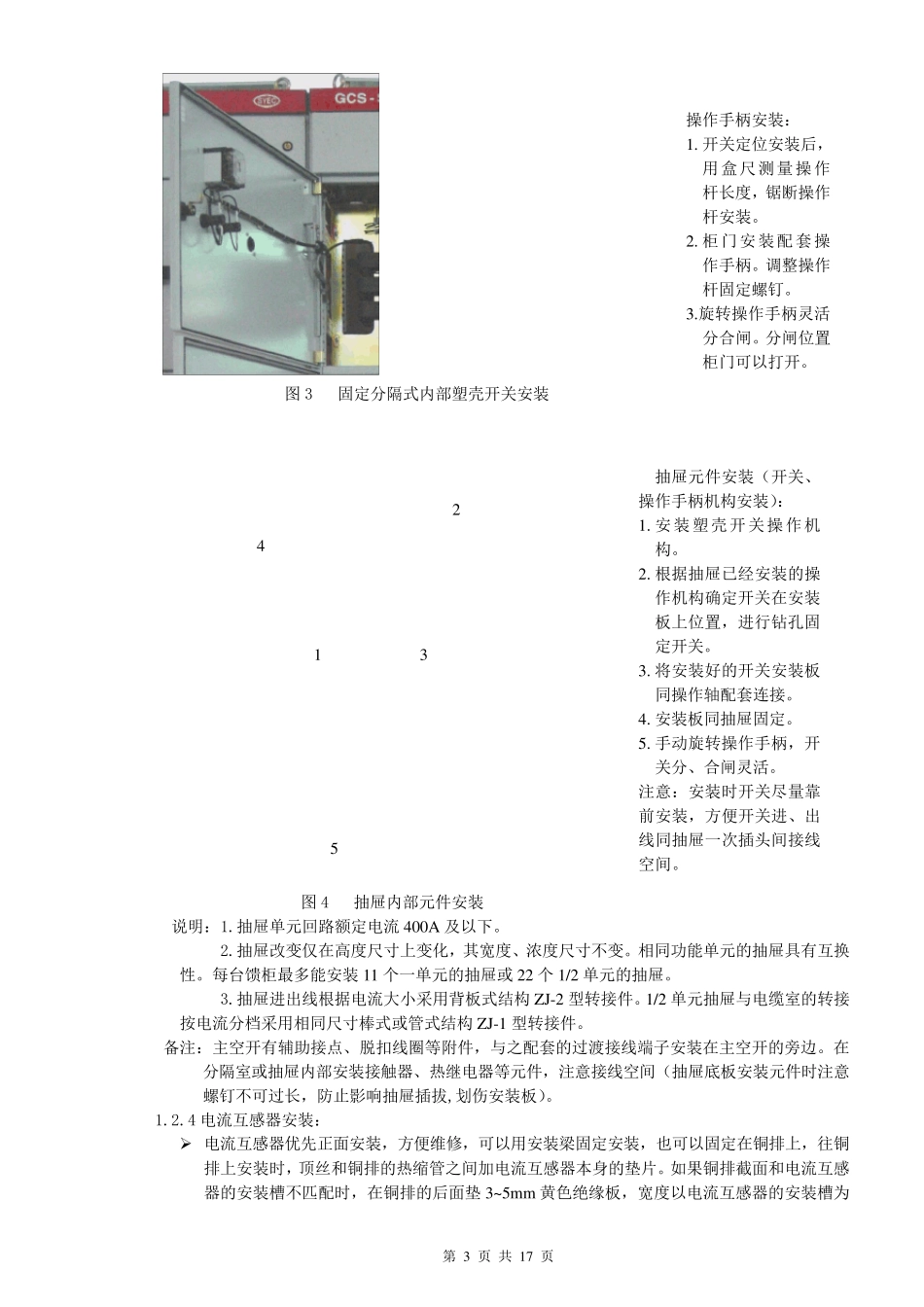

第 1 页 共 1 7 页 GCS 型 配 电 柜 作 业 指 导 书 一、总则 本指导书适用于 GCS 型配电柜，作为生产装配过程中的工艺指导。 二、引用标准 《主回路（一次回路）配线工艺守则》 Q/ON-OFF-GY-01 《辅助回路（二次回路）配线工艺守则》 Q/ON-OFF-GY-02 《低压电器安装工艺守则》 Q/ON-OFF-GY-03 《接地保护电路安装工艺守则》 Q/ON-OFF-GY-04 《线端热缩管加工工艺》 Q/ON-OFF-GY-06 三、工艺要求 说明：1）.GCS 型配电柜为外购柜体：主骨架采用 8MF 型材，型材为 20mm 标准模数孔。水平主母线采用柜顶水平安装，零、地排柜下部安装。 2）.抽屉柜的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室。各室的作用相对独立。 3）.功能单元：抽屉层模数高度 160mm。分为 1/2 单元，、1 单元、3 /2 单元、2 单元、3单元五个尺寸系列。 说明： 1.在 实 施 生 产 作 业 之 前 ， 生 产 人 员 要 详 细 的 阅 读 该 产 品 的 电 装 技 术 说 明 和 电 气 原 理 图 。 2.领 用 柜 体 时 ， 要 检 查 以 下 项 目 ： ---柜 体 表 面 无 划 痕 。 ---门 铰 链 合 适 ， 无 蹭 漆 现 象 。 ---接 地 柱 ， 走 线 支 架 ， 母 线 夹 等 结 构 附 件 是 否 齐 全 。 如 有 问 题 及 时 通 知 库 管 员 ， 由 库 管 员 通 知 结 构 检 验 员 。 3. 领 用 元 器 件 时 ， 要 注 意 以 下 事 项 ： ---严 格 核 对 《 材 料 表 》 与 实 发 数 量 。 ---认 真 检 查 元 器 件 的 规 格 型 号 是 否 与 《 材 料 表 》 相 符 。 1. 元件安装 GCS 型配电柜分为固定分隔式安装和抽出式安装两种结构形式， 1.1 分工 一次配线工负责安装主回路元件、配电柜内辅助回路元件，二次配线工负责安装仪表门上的辅助回路元件。 元件安装的注意事项： 1. 在 元 件 安 装 时 ， 依 据 元 件 布 置 图 进 行 布 件 ， 如 果 有 异 议 ， 比 如 依 据 元 件 布 置 图 安 装元 件 排 列 不了， 抽屉和 分隔室模数 位置 与 元 件 布 置 图 不相 符 时 ， 飞弧距离、电 器 间隙及 爬电 距离达不到要 求， 用 户的 进 出线 困难等 问 题 ， 找项 目 工程师或工...
