液晶显示接口模块设计报告

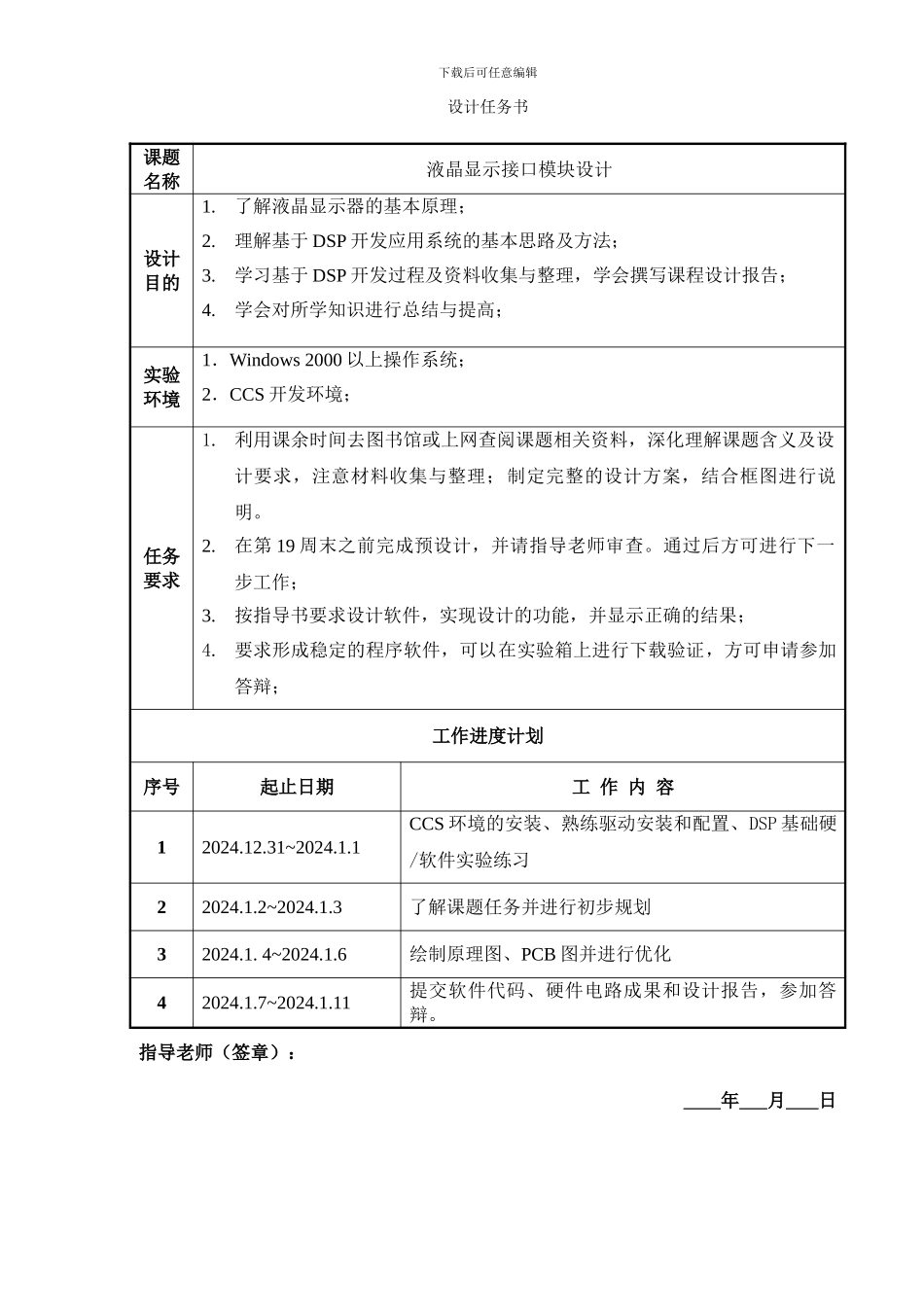

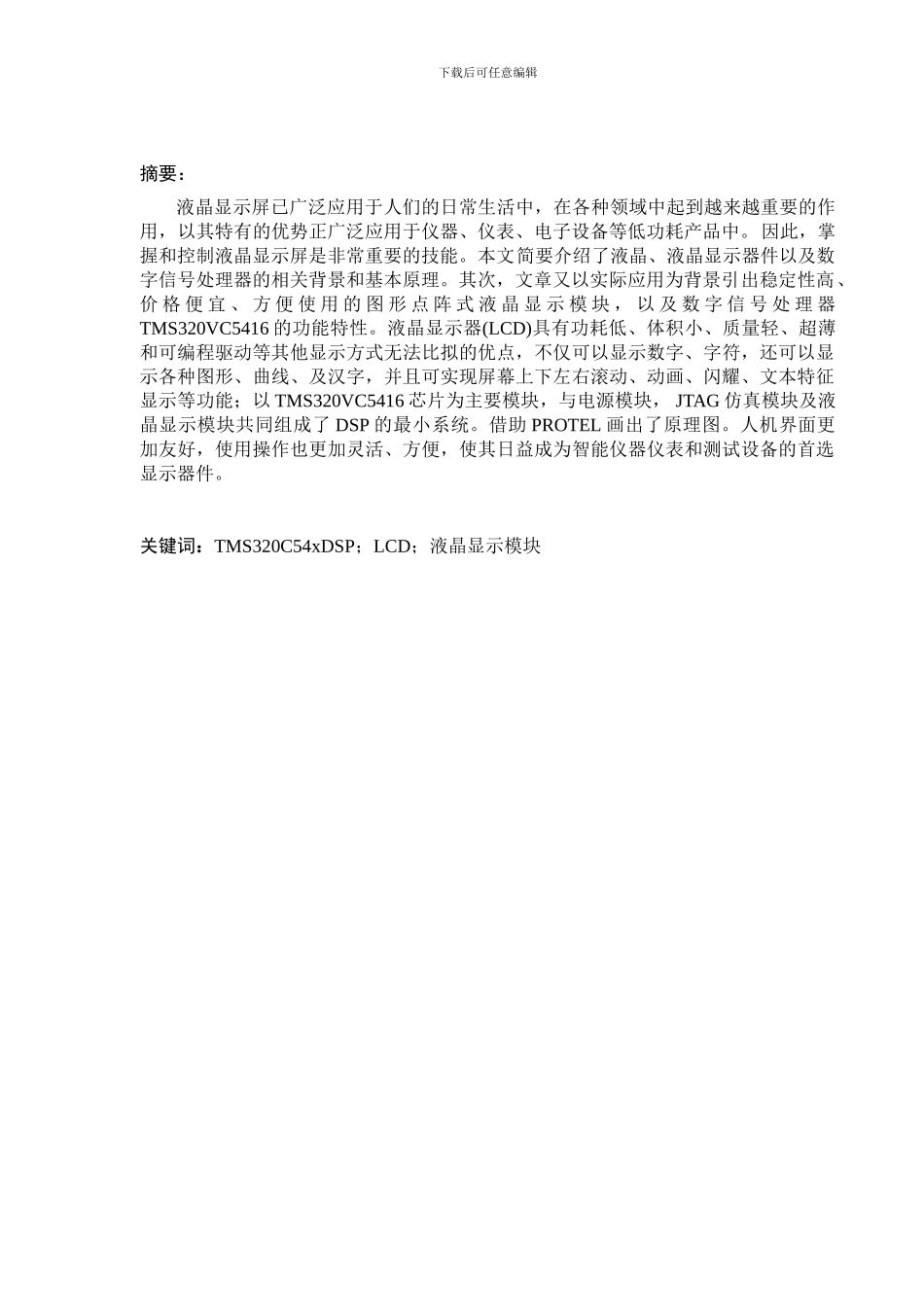

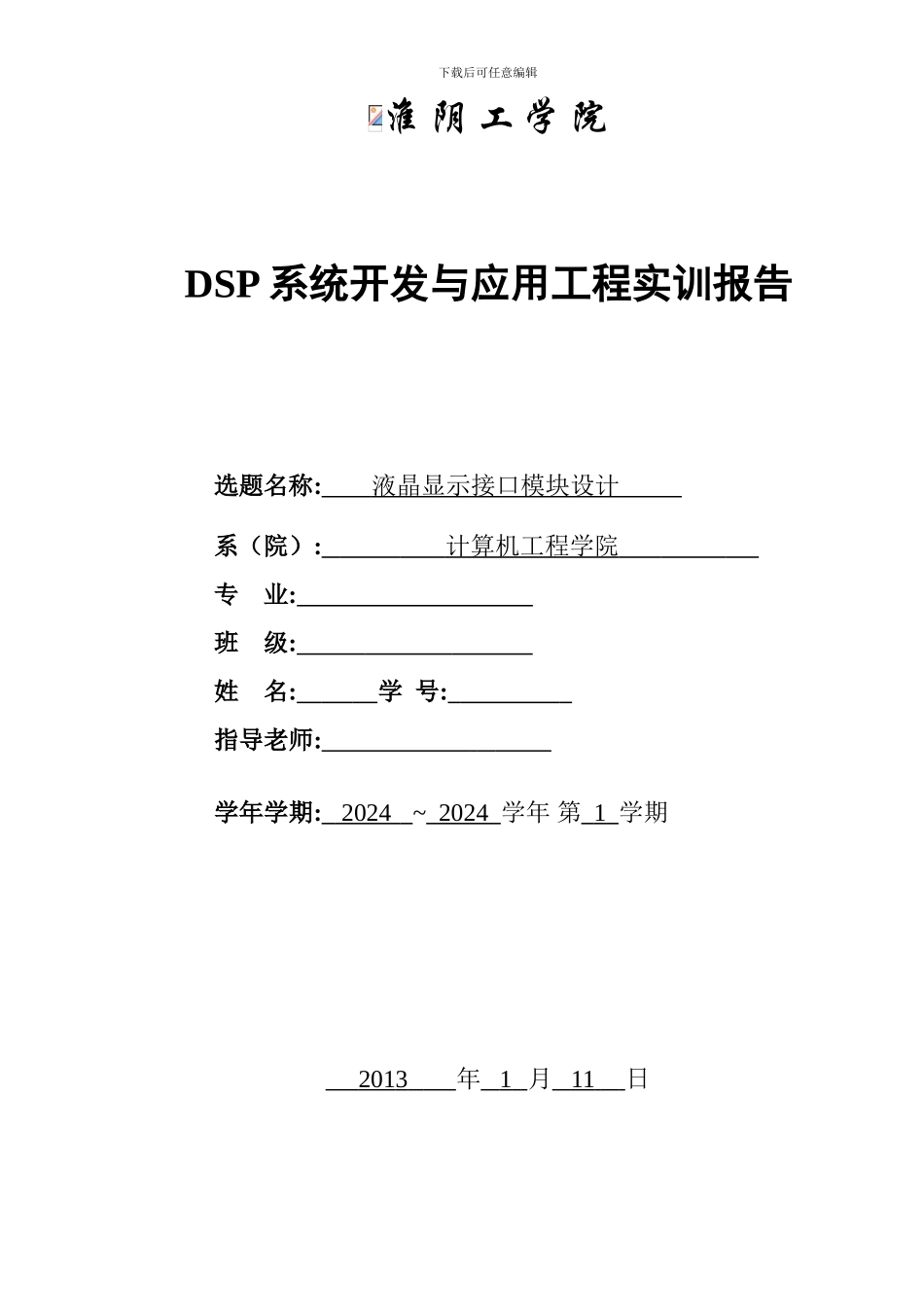

下载后可任意编辑淮 阴 工 学 院DSP 系统开发与应用工程实训报告选题名称: 液晶显示接口模块 设计 系（院）: 计算机工程学院 专 业: 班 级: 姓 名: 学 号: 指导老师: 学年学期: 2024 ~ 2024 学年 第 1 学期 201 3 年 1 月 11 日下载后可任意编辑设计任务书课题名称液晶显示接口模块设计设计目的1.了解液晶显示器的基本原理；2.理解基于 DSP 开发应用系统的基本思路及方法；3.学习基于 DSP 开发过程及资料收集与整理，学会撰写课程设计报告；4.学会对所学知识进行总结与提高；实验环境1．Windows 2000 以上操作系统；2．CCS 开发环境；任务要求1. 利用课余时间去图书馆或上网查阅课题相关资料，深化理解课题含义及设计要求，注意材料收集与整理；制定完整的设计方案，结合框图进行说明。2.在第 19 周末之前完成预设计，并请指导老师审查。通过后方可进行下一步工作；3.按指导书要求设计软件，实现设计的功能，并显示正确的结果；4. 要求形成稳定的程序软件，可以在实验箱上进行下载验证，方可申请参加答辩；工作进度计划序号起止日期工 作 内 容12024.12.31~2024.1.1CCS 环境的安装、熟练驱动安装和配置、DSP 基础硬/软件实验练习22024.1.2~2024.1.3了解课题任务并进行初步规划32024.1. 4~2024.1.6绘制原理图、PCB 图并进行优化42024.1.7~2024.1.11提交软件代码、硬件电路成果和设计报告，参加答辩。指导老师（签章）： 年 月 日下载后可任意编辑摘要：液晶显示屏已广泛应用于人们的日常生活中，在各种领域中起到越来越重要的作用，以其特有的优势正广泛应用于仪器、仪表、电子设备等低功耗产品中。因此，掌握和控制液晶显示屏是非常重要的技能。本文简要介绍了液晶、液晶显示器件以及数字信号处理器的相关背景和基本原理。其次，文章又以实际应用为背景引出稳定性高、价 格 便 宜 、 方 便 使 用 的 图 形 点 阵 式 液 晶 显 示 模 块 ， 以 及 数 字 信 号 处 理 器TMS320VC5416 的功能特性。液晶显示器(LCD)具有功耗低、体积小、质量轻、超薄和可编程驱动等其他显示方式无法比拟的优点，不仅可以显示数字、字符，还可以显示各种图形、曲线、及汉字，并且可实现屏幕上下左右滚动、动画、闪耀、文本特征显示等功能；以 TMS320VC5416 芯片为主要模块，与电源模块， JTAG 仿真模块及液晶显示模块共同组成了 DSP 的最小系统。借助 PROTEL 画出了原理图...
