GEA板换选型计算书

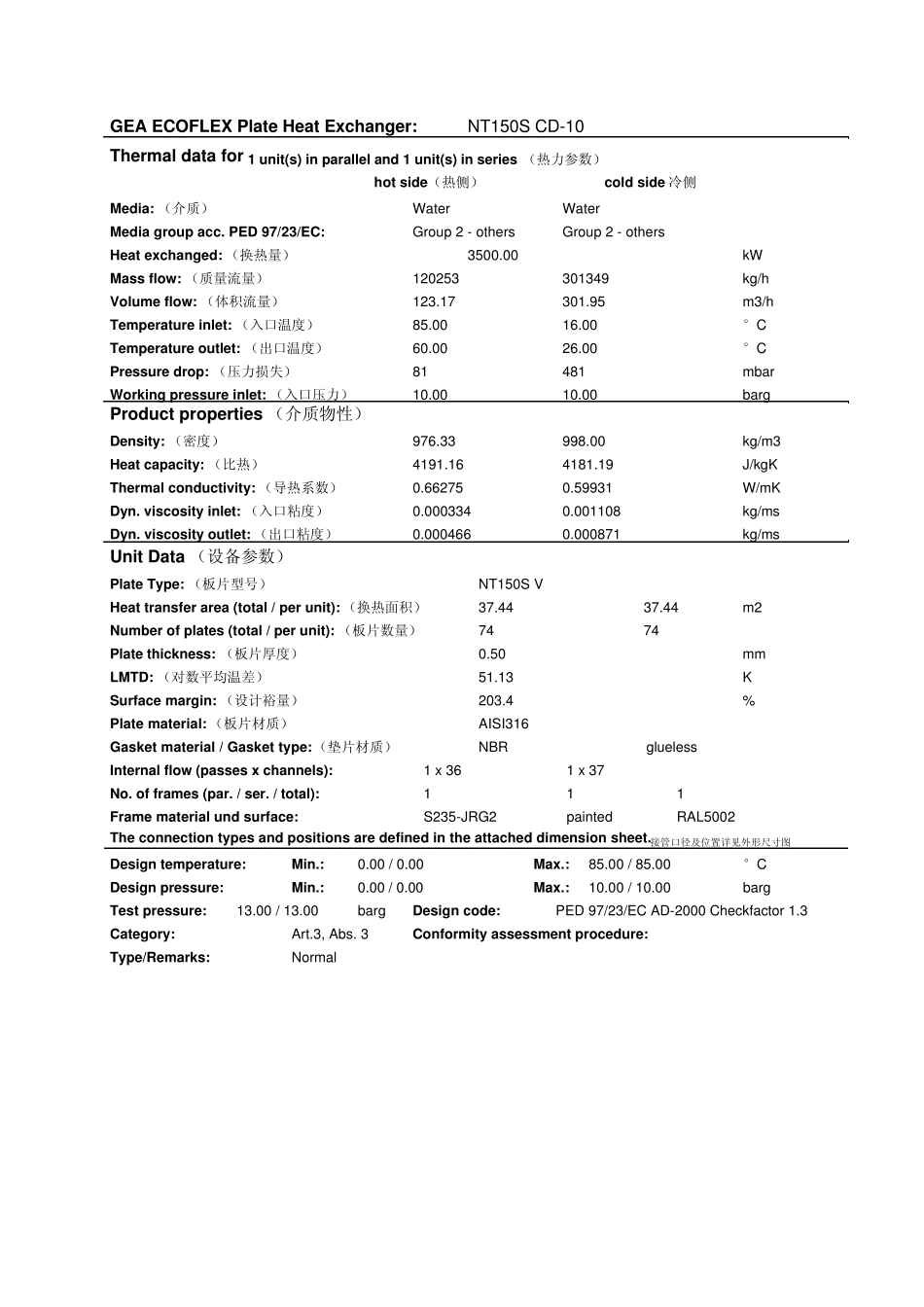

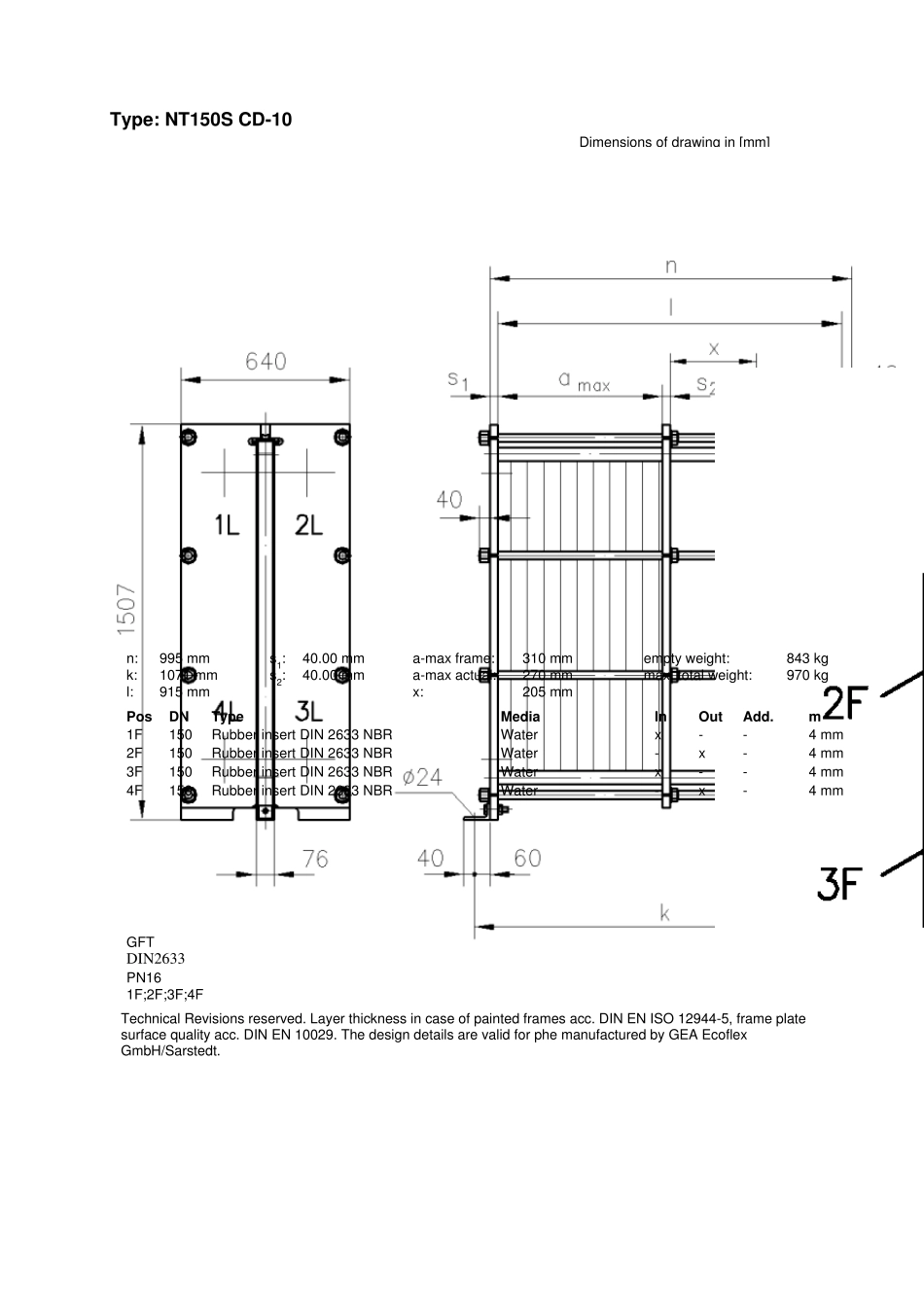

GEA ECOFLEX Plate Heat Exchanger: NT150S CD-10 Thermal data for 1 unit(s) in parallel and 1 unit(s) in series （热力参数） hot side（热侧） cold side 冷侧 Media: （介质） Water Water Media group acc. PED 97/23/EC: Group 2 - others Group 2 - others Heat exchanged: （换热量） 3500.00 kW Mass flow: （质量流量） 120253 301349 kg/h Volume flow: （体积流量） 123.17 301.95 m3/h Temperature inlet: （入口温度） 85.00 16.00 °C Temperature outlet: （出口温度） 60.00 26.00 °C Pressure drop: （压力损失） 81 481 mbar Working pressure inlet: （入口压力） 10.00 10.00 barg Product properties （介质物性） Density: （密度） 976.33 998.00 kg/m3 Heat capacity: （比热） 4191.16 4181.19 J/kgK Thermal conductivity: （导热系数） 0.66275 0.59931 W/mK Dyn. viscosity inlet: （入口粘度） 0.000334 0.001108 kg/ms Dyn. viscosity outlet: （出口粘度） 0.000466 0.000871 kg/ms Unit Data （设备参数） Plate Type: （板片型号） NT150S V Heat transfer area (total / per unit): （换热面积） 37.44 37.44 m2 Number of plates (total / per unit): （板片数量） 74 74 Plate thickness: （板片厚度） 0.50 mm LMTD: （对数平均温差） 51.13 K Surface margin: （设计裕量） 203.4 % Plate material: （板片材质） AISI316 Gasket material / Gasket type: （垫片材质） NBR glueless Internal flow (passes x channels): 1 x 36 1 x 37 No. of frames (par. / ser. / total): 1 1 1 Frame material und surface: S235-JRG2 painted RAL5002 The connection types and positions are defined in the attached dimension sheet. 接管口径及位置详见外形尺寸图 Design temperature: Min.: 0.00 / 0.00 Max.: 85.00 / 85.00 °C Design pressure: Min.: 0.00 / 0.00 Max.: 10.00 / 10.00 barg Test pressure: 13.00 / 13.00 barg Design code: PED 97/23/EC AD-2000 Checkfactor 1.3 Category: Art.3, Abs. 3 Conformity assessment...
