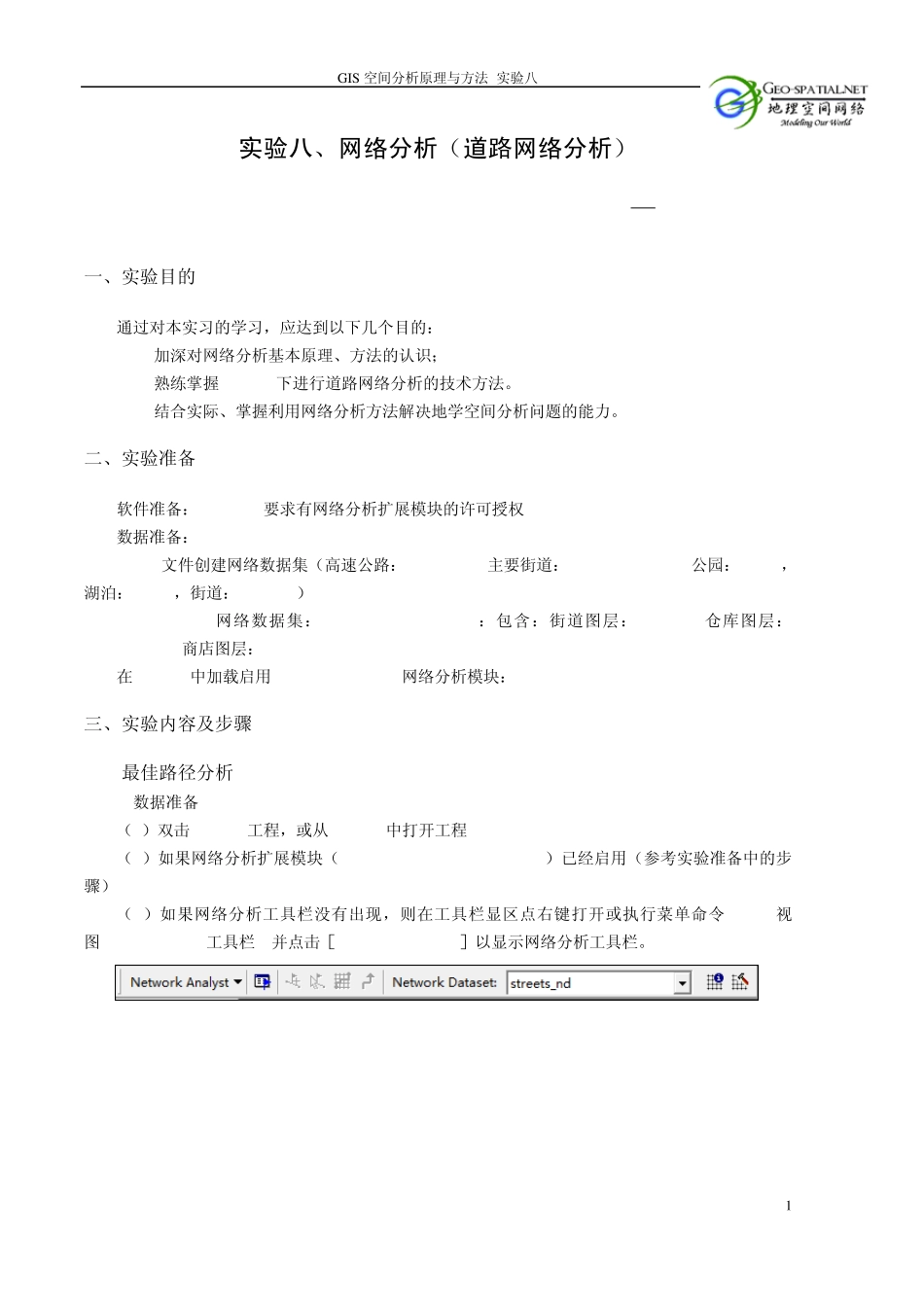

GIS 空间分析原理与方法 实验八 1 实验八、网络分析（道路网络分析） —xxxxxxx xxx 一、实验目的 通过对本实习的学习，应达到以下几个目的： (1) 加深对网络分析基本原理、方法的认识； (2) 熟练掌握 ARCGIS下进行道路网络分析的技术方法。 (3) 结合实际、掌握利用网络分析方法解决地学空间分析问题的能力。 二、实验准备 软件准备：ArcMap, 要求有网络分析扩展模块的许可授权 数据准备： Shape文件创建网络数据集（高速公路：Highways, 主要街道：Major Streets, 公园：Parks，湖泊：Lakes，街道：Streets） Geodatabase网络数据集：NetworkAnalysis.mdb：包含：街道图层：Streets 仓库图层：Warehouses 商店图层：Stores 在 ArcMap中加载启用 NetWork Anylyst网络分析模块： 三、实验内容及步骤 3.1 最佳路径分析 3.1.1 数据准备 （1）双击 ArcMap工程，或从 ArcMap中打开工程 EX8_1.mxd. （2）如果网络分析扩展模块（Network Analyst Extension）已经启用（参考实验准备中的步骤） （3）如果网络分析工具栏没有出现，则在工具栏显区点右键打开或执行菜单命令[View-视图]>>[Toolbars-工具栏],并点击［Network Analyst］以显示网络分析工具栏。 GIS 空间分析原理与方法 实验八 2 3.1.2 创建路径分析图层 在网络分析工具栏[ Network Analyst]上点击下拉菜单[Network Analyst],然后点击［New Route］菜单项. GIS 空间分析原理与方法 实验八 3 3.1.3 添加停靠点 (1) 在网络分析窗口[Network Analyst Window]中点选Stops(0). (2). 在网络分析工具栏[Network Analyst]上点击“新建网络位置”[Create Network Location]工具。 (3) 在地图的街道网络图层的任意位置上点击以定义一个新的停靠点。 程序将在街道网络上自动的计算并得到一个距离给定位置最近的停靠点，已定义的停靠点会以特别的符号进行显示。停靠点会保持被选中的状态，除非它被明确地反选（Unselected）或者又新增了一个另外的停靠点。停靠点的所在的位置会同时显示一个数字“1”，数字表示经停的顺序。 （4） 再添加4 个停靠点。 新增加的停靠点的编号为 2,3,4,5。经停的顺序可以在网络分析窗口[Network Analyst Window]中更改。第一个停靠点被认定为出发点，最后一个停靠点被认定为是目的地。 GIS 空间分析原理与方法 实验八 4 3.1.4 设置分析选项 (1)如图所示，在网络分析窗口[Network Analy...
