GIS试验方法及步骤西高

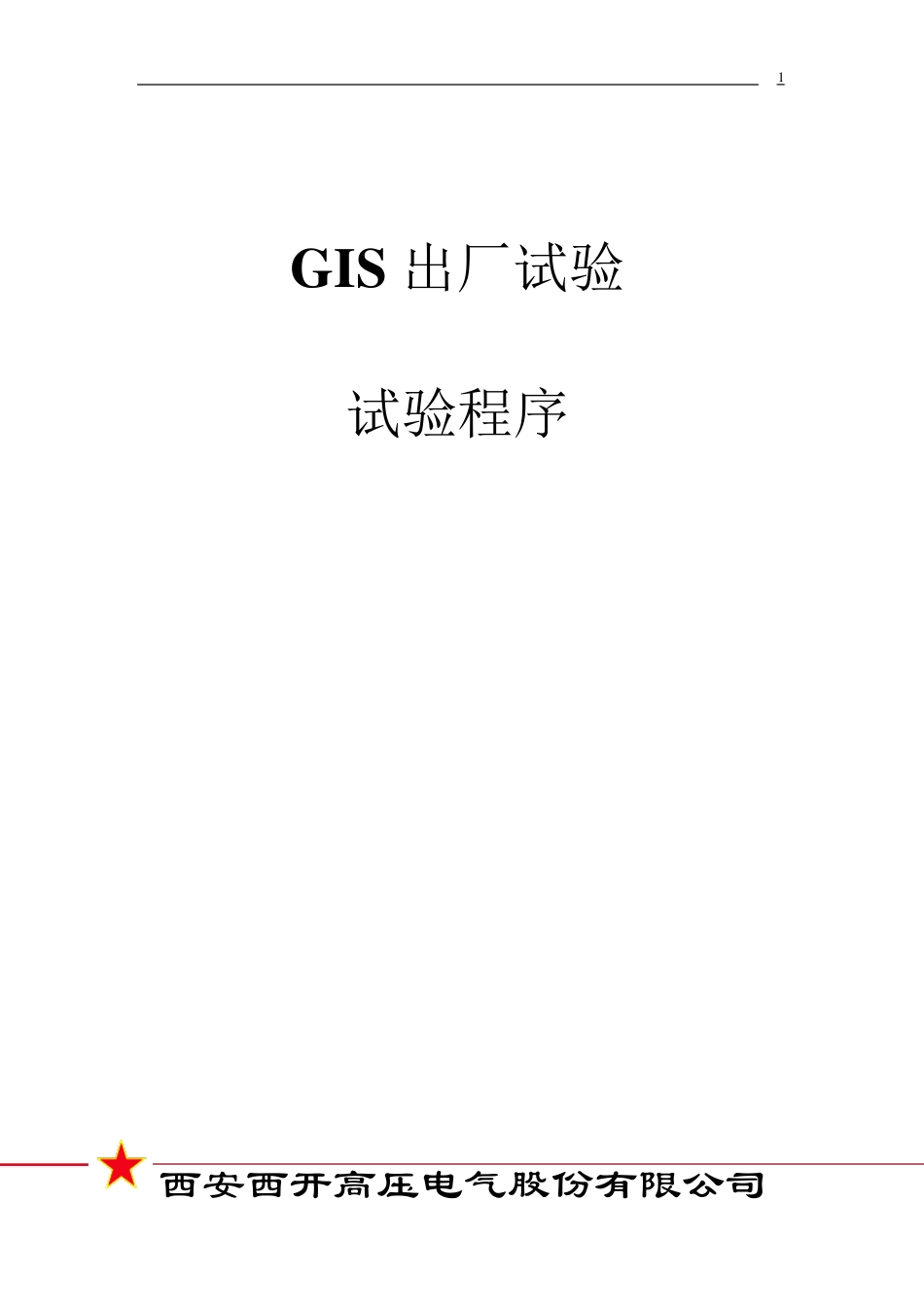

GIS试验方法及步骤西高_第1页
1/18

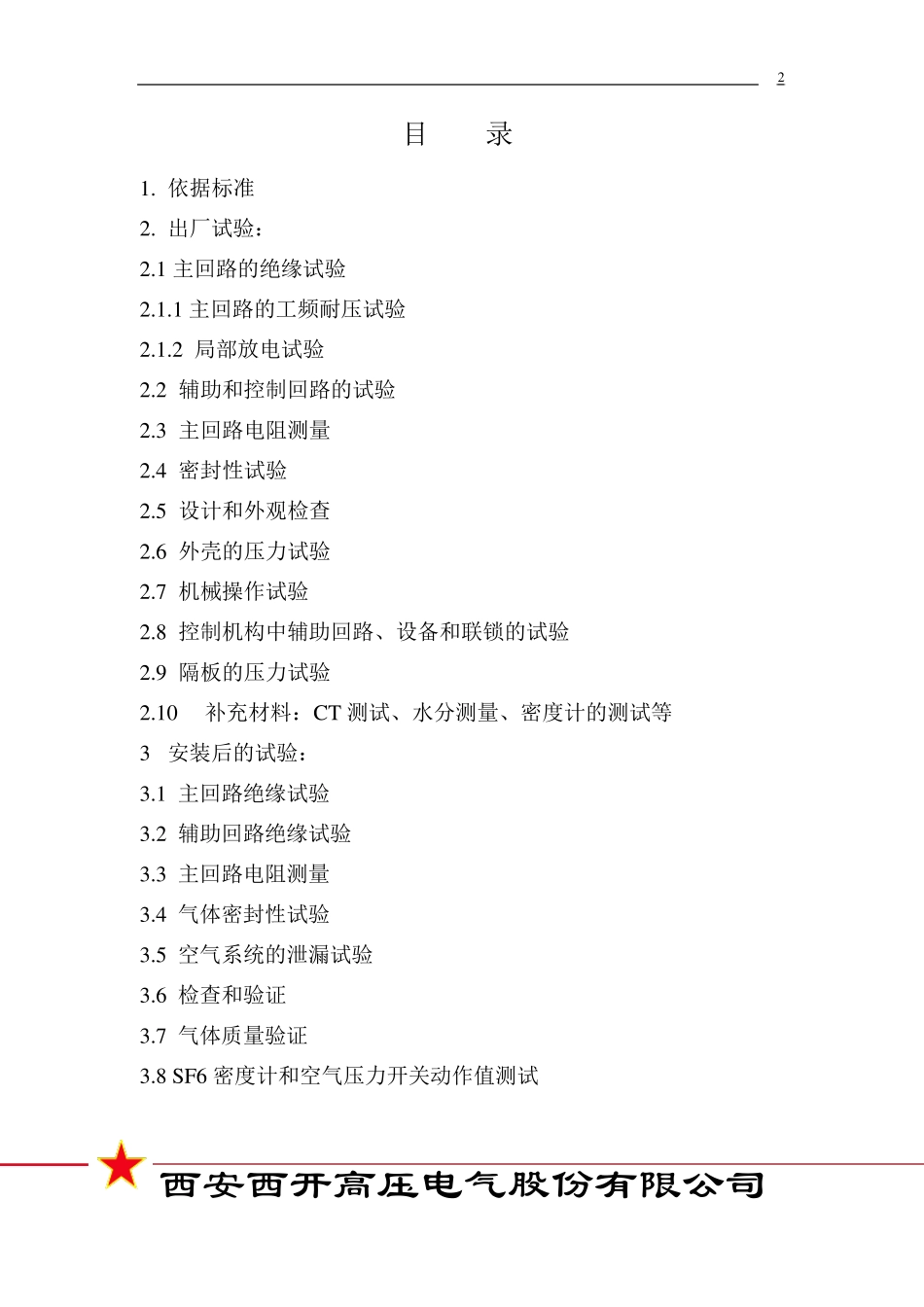

GIS试验方法及步骤西高_第2页
2/18

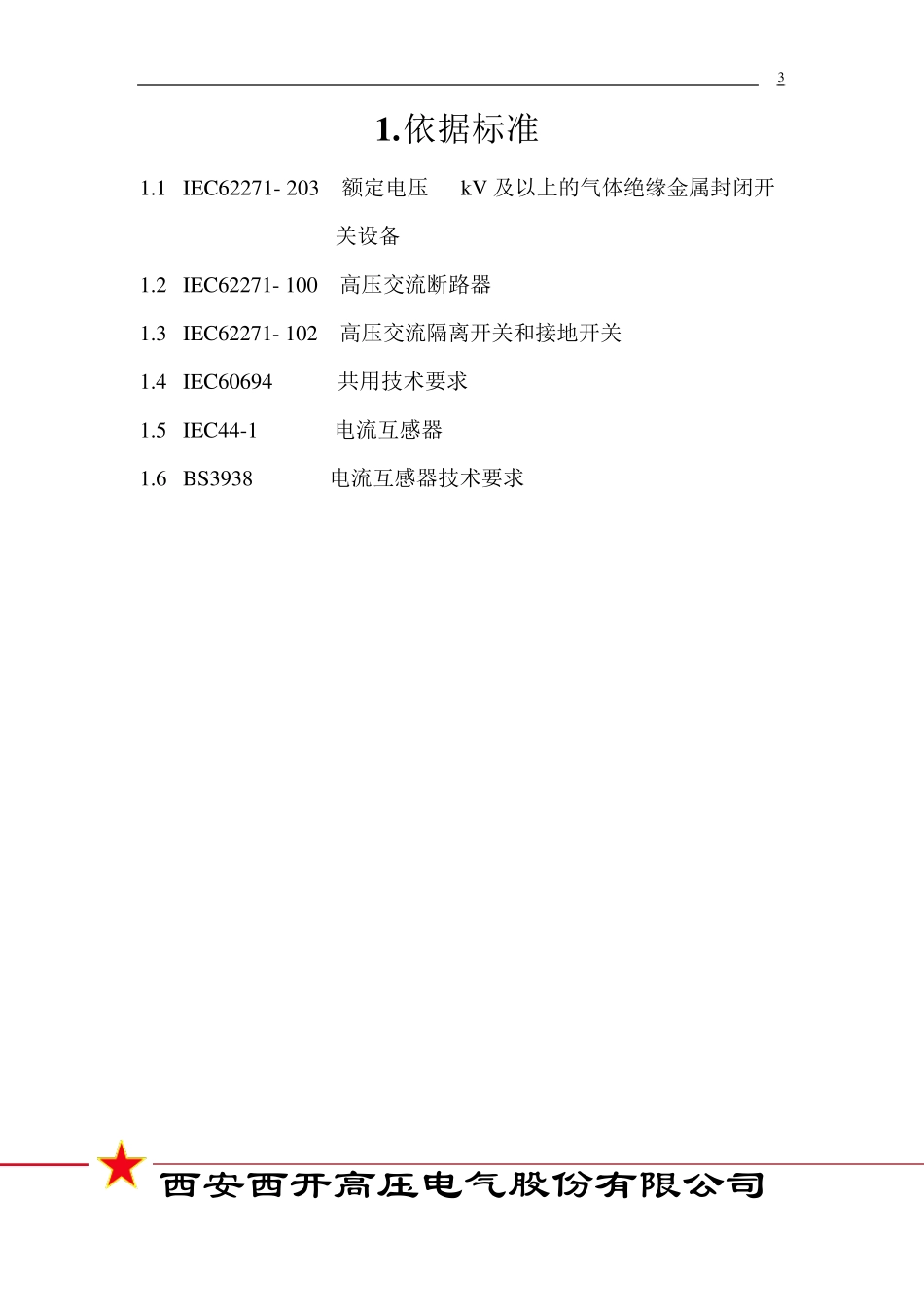

GIS试验方法及步骤西高_第3页
3/18
1 西安西开高压电气股份有限公司 GIS 出厂试验 试验程序 2 西安西开高压电气股份有限公司 目 录 1. 依据标准 2. 出厂试验: 2.1 主回路的绝缘试验 2.1.1 主回路的工频耐压试验 2.1.2 局部放电试验 2.2 辅助和控制回路的试验 2.3 主回路电阻测量 2.4 密封性试验 2.5 设计和外观检查 2.6 外壳的压力试验 2.7 机械操作试验 2.8 控制机构中辅助回路、设备和联锁的试验 2.9 隔板的压力试验 2.10 补充材料:CT 测试、水分测量、密度计的测试等 3 安装后的试验: 3.1 主回路绝缘试验 3.2 辅助回路绝缘试验 3.3 主回路电阻测量 3.4 气体密封性试验 3.5 空气系统的泄漏试验 3.6 检查和验证 3.7 气体质量验证 3.8 SF6 密度计和空气压力开关动作值测试 3 西安西开高压电气股份有限公司 1 . 依据标准 1.1 IEC62271- 203 额定电压 kV 及以上的气体绝缘金属封闭开 关设备 1.2 IEC62271- 100 高压交流断路器 1.3 IEC62271- 102 高压交流隔离开关和接地开关 1.4 IEC60694 共用技术要求 1.5 IEC44-1 电流互感器 1.6 BS3938 电流互感器技术要求 4 西安西开高压电气股份有限公司 2. GIS 的出厂试验程序 2.1 主回路的绝缘试验 主回路绝缘试验包括主回路的工频耐压试验和局部放电试验。 2.1.1 主回路的工频耐压试验 技术要求:GIS 设备断口、相间及对地的所有状态能够耐受标准规定的工频试验电压并保持 1min,无闪络或击穿。 试验程序:GIS 的工频电压试验在对地、相间和开关装置的断口间进行。试验时 SF6 气体压力为各气室最低功能压力。对每一试验状态,将试验电压升高到试验要求值并保持 1min。开关装置各个断口进行试验的具体步骤按工厂下发的设计文件《主回路工频耐压及局放试验方案》进行。 2.1.2 局部放电试验 技术要求:在标准规定的测量电压下,局部放电量不超过10pC。 试验程序:局部放电试验一般在主回路耐压试验完成后进行,断路器和隔离开关处于合闸状态,接地开关分闸。R、Y、B 三极分别施加工频试验电压,将外施工频电压升高到标准规定的预加电压值,并保持在该值 1min。在这个电压值下出现的局部放电不予考虑。然后,电压降到测量电压值,在这个电压值下进行局放量的测量。局放试验的具体要求按《主回路工频耐压及局放试验方案》进行。 5 西安西开高压电气股份有限公司 2 .1 .3 试验设备及线路图 C1TMMKToZmCmC2Vp 图1 局部放...
