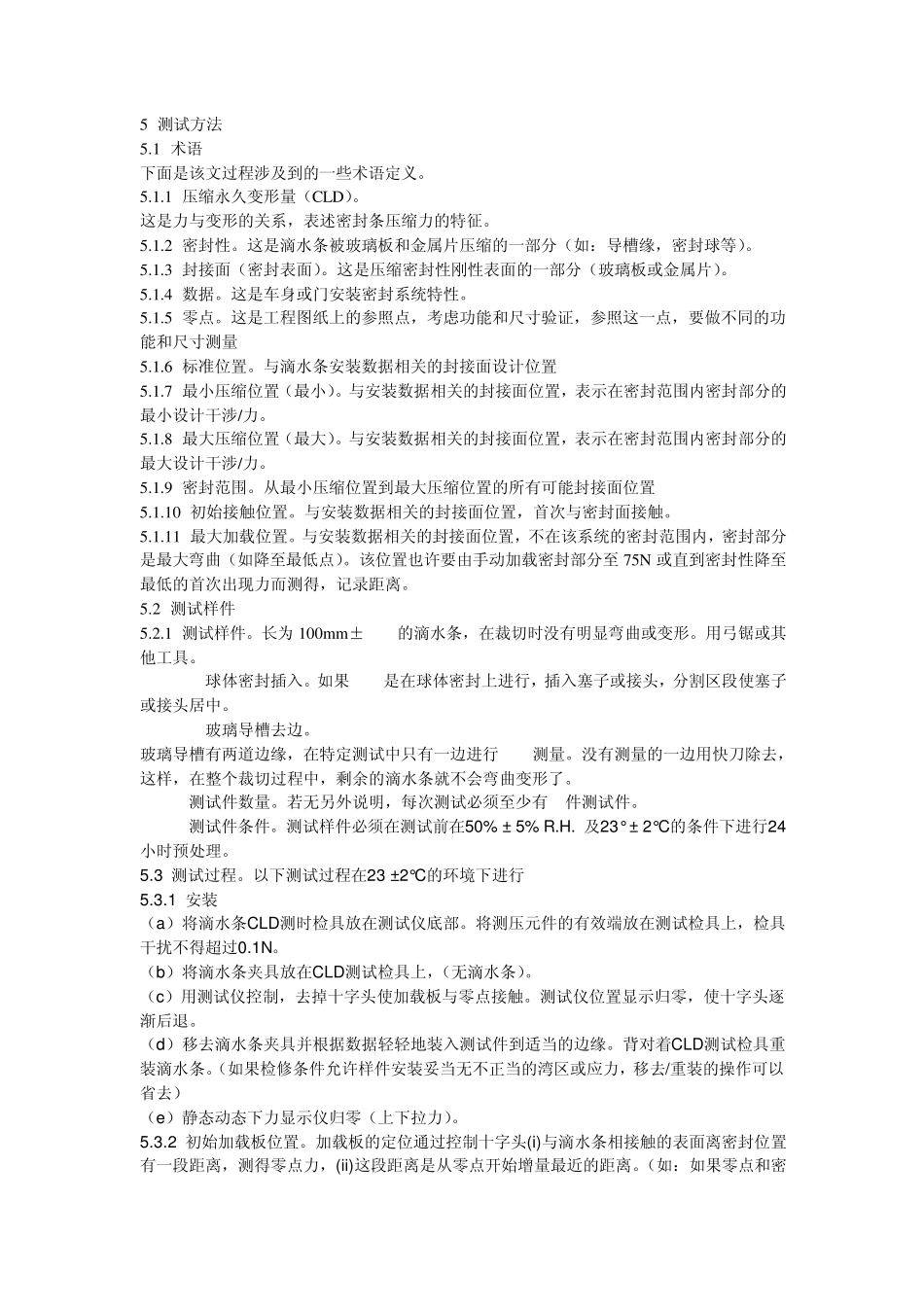

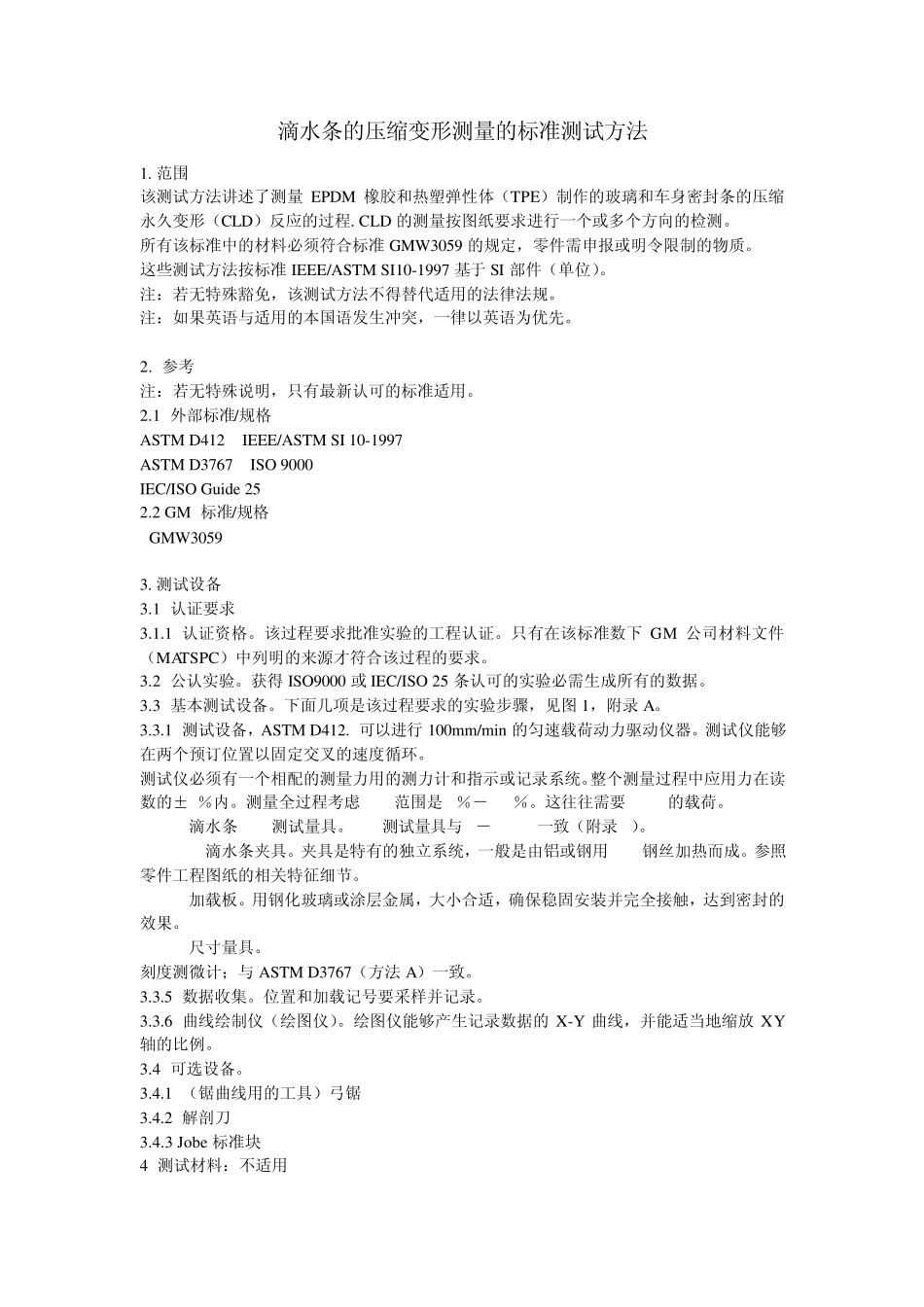

滴水条的压缩变形测量的标准测试方法 1. 范围 该测试方法讲述了测量 EPDM 橡胶和热塑弹性体（TPE）制作的玻璃和车身密封条的压缩永久变形（CLD）反应的过程. CLD 的测量按图纸要求进行一个或多个方向的检测。 所有该标准中的材料必须符合标准 GMW3059 的规定，零件需申报或明令限制的物质。 这些测试方法按标准 IEEE/ASTM SI10-1997 基于 SI 部件（单位）。 注：若无特殊豁免，该测试方法不得替代适用的法律法规。 注：如果英语与适用的本国语发生冲突，一律以英语为优先。 2. 参考 注：若无特殊说明，只有最新认可的标准适用。 2.1 外部标准/规格 ASTM D412 IEEE/ASTM SI 10-1997 ASTM D3767 ISO 9000 IEC/ISO Guide 25 2.2 GM 标准/规格 GMW3059 3. 测试设备 3.1 认证要求 3.1.1 认证资格。该过程要求批准实验的工程认证。只有在该标准数下GM 公司材料文件（MATSPC）中列明的来源才符合该过程的要求。 3.2 公认实验。获得 ISO9000 或 IEC/ISO 25 条认可的实验必需生成所有的数据。 3.3 基本测试设备。下面几项是该过程要求的实验步骤，见图 1，附录A。 3.3.1 测试设备，ASTM D412. 可以进行 100mm/min的匀速载荷动力驱动仪器。测试仪能够在两个预订位置以固定交叉的速度循环。 测试仪必须有一个相配的测量力用的测力计和指示或记录系统。整个测量过程中应用力在读数的±1％内。测量全过程考虑 CLD范围是5％－105％。这往往需要 100N的载荷。 3.3.2 滴水条 CLD测试量具。CLD测试量具与 S－52460一致（附录B）。 3.3.2.1 滴水条夹具。夹具是特有的独立系统，一般是由铝或钢用 EDM钢丝加热而成。参照零件工程图纸的相关特征细节。 3.3.3 加载板。用钢化玻璃或涂层金属，大小合适，确保稳固安装并完全接触，达到密封的效果。 3.3.4 尺寸量具。 刻度测微计；与 ASTM D3767（方法 A）一致。 3.3.5 数据收集。位置和加载记号要采样并记录。 3.3.6 曲线绘制仪（绘图仪）。绘图仪能够产生记录数据的 X-Y 曲线，并能适当地缩放 XY轴的比例。 3.4 可选设备。 3.4.1 （锯曲线用的工具）弓锯 3.4.2 解剖刀 3.4.3 Jobe 标准块 4 测试材料：不适用 5 测试方法 5.1 术语 下面是该文过程涉及到的一些术语定义。 5.1.1 压缩永久变形量（CLD）。 这是力与变形的关系，表述密封条压缩力的特征。 5.1.2 密封性。这是滴水条被玻璃板和金属片压缩的一部分...
