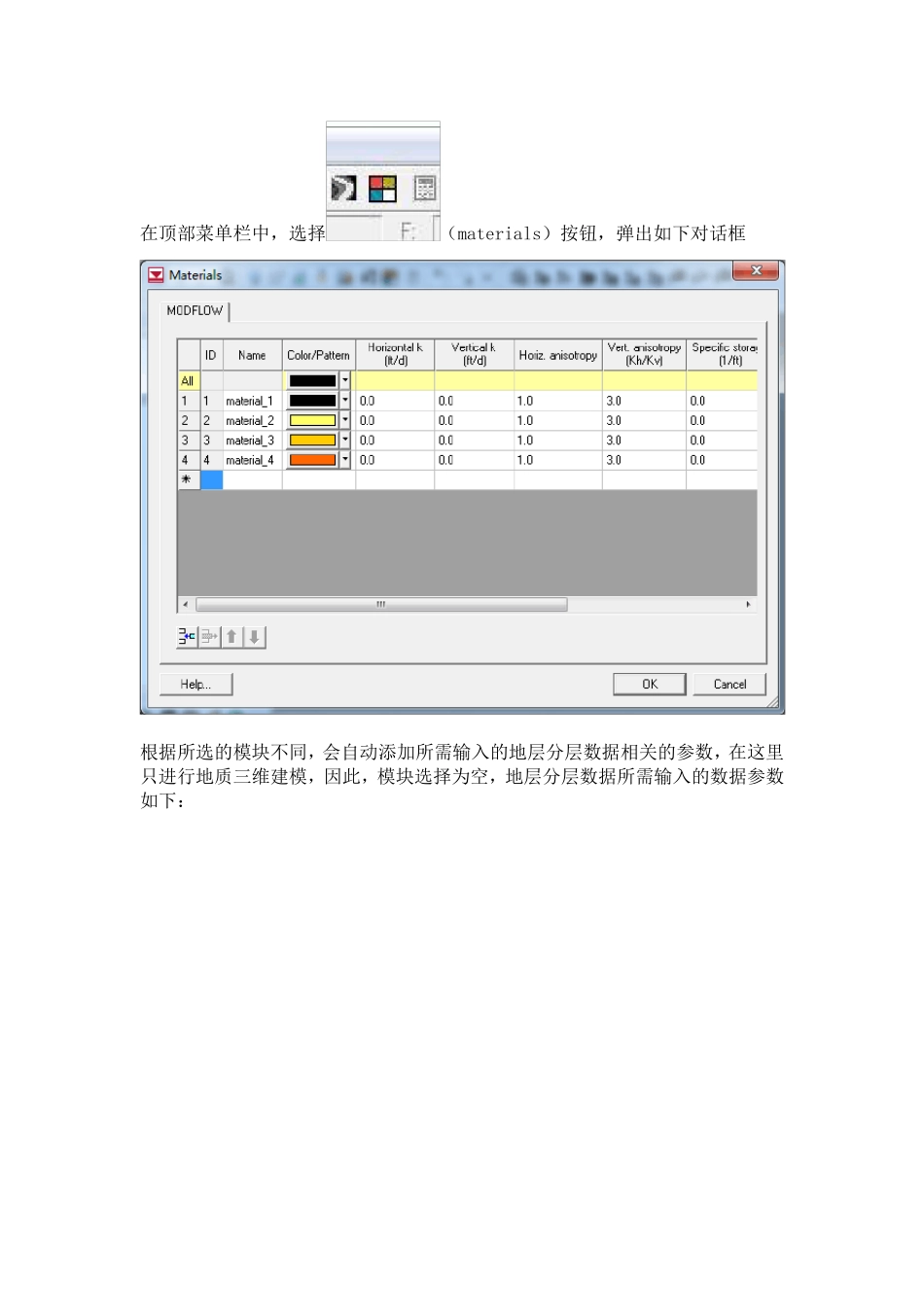

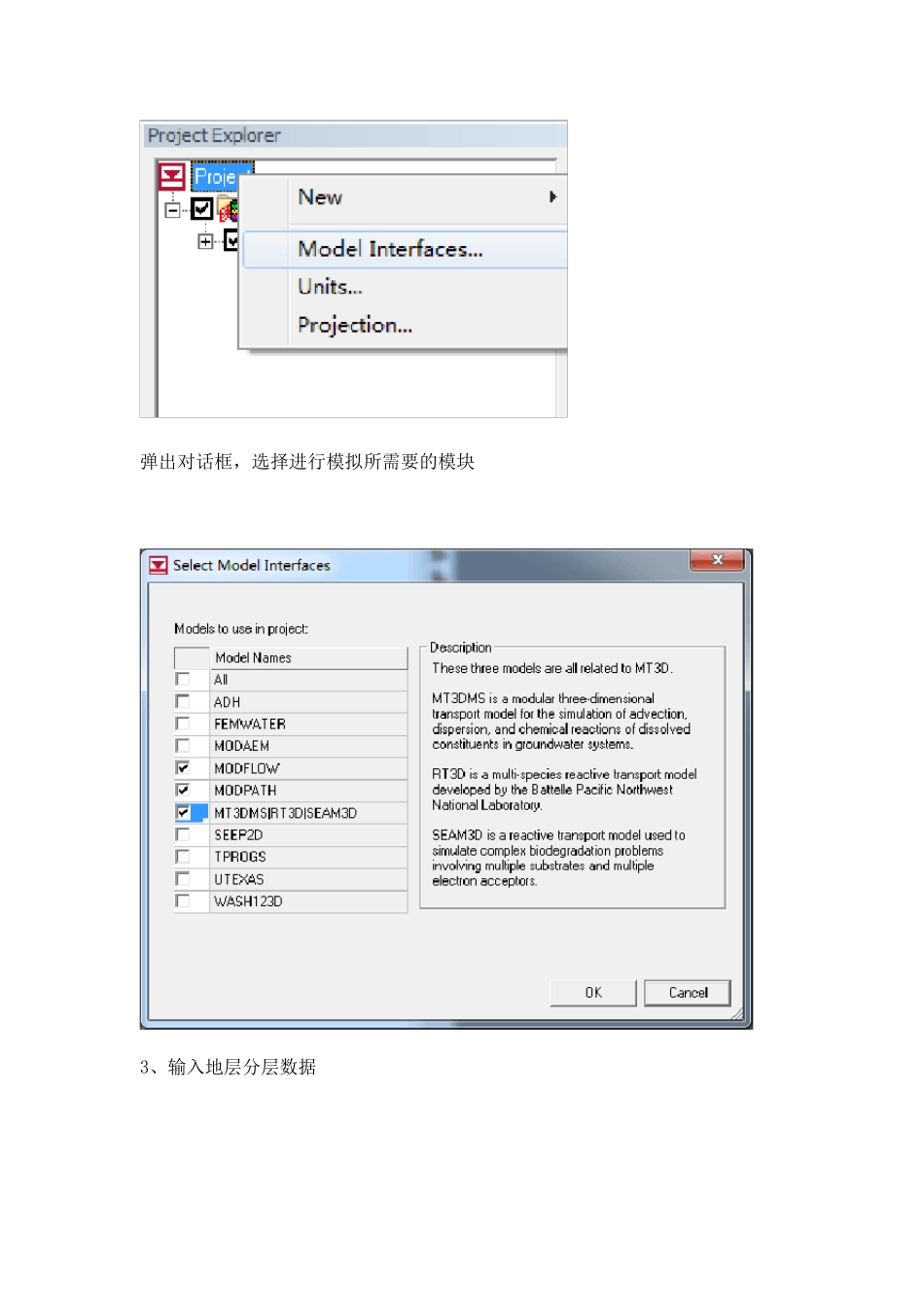

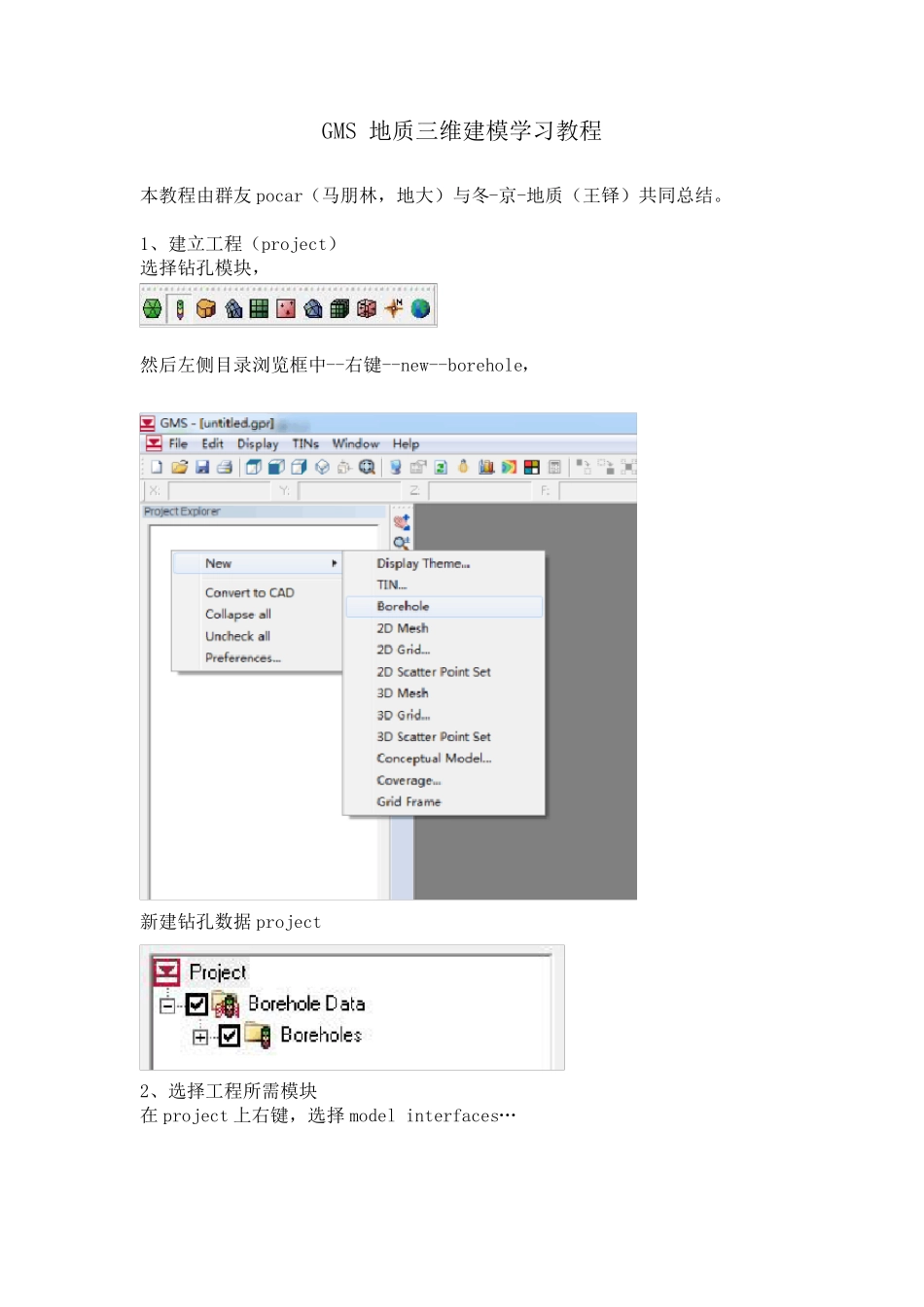

GMS 地质三维建模学习教程 本教程由群友pocar（马朋林，地大）与冬-京-地质（王铎）共同总结。 1、建立工程（project） 选择钻孔模块， 然后左侧目录浏览框中--右键--new--borehole， 新建钻孔数据project 2、选择工程所需模块 在project 上右键，选择model interfaces… 弹出对话框，选择进行模拟所需要的模块 3、输入地层分层数据 在顶部菜单栏中，选择（materials）按钮，弹出如下对话框 根据所选的模块不同，会自动添加所需输入的地层分层数据相关的参数，在这里只进行地质三维建模，因此，模块选择为空，地层分层数据所需输入的数据参数如下： 4、导数或输入钻孔数据（包括坐标、标高、分层数据等） 选中Borehole，右键，选择 ptoperties… 弹出如下对话框 输入钻孔数据 5、建立地层剖面 在顶部菜单栏中，选择 Boreholes 菜单下的 Auto cross blank cross section 建立地层剖面线 然后 在顶部菜单栏中，选择Boreholes 菜单下的 Auto fill blank cross section，对剖面进行填充 弹出如下对话框 勾选第二个单选 点 OK，然后生成剖面 6 圈定模拟范围 在顶部工具栏选择选择水平投影视图 目录浏览框中右键，NEW，Coverage 弹出 选择OK 选中 coverage，然后点选中间竖条工具栏 最后一个画弧 按钮，在右侧编辑窗口中画弧线，圈定模拟区范围 然后，选择，在右侧编辑窗口选定用于圈定模拟区范围的弧线 选择顶部菜单栏中的菜单中的 弹出 将spacing 中的值改小点，一般在 20-30 之间即可，点 ok，边界线上的点增加变多 继续，选择顶部菜单栏中的菜单中的biuld polygons，建立区域 7、建立地质三维模型 选择顶部菜单栏中的菜单中的Map-TIN 弹出 点OK 左侧目录浏览框中，选中 tin（1），顶部菜单变为 在顶部菜单栏中，选择菜单栏中的 弹出 下一步 下一步 点OK，然后选择旋转一下角度，即可显示 完成三维地质建模基本工作。
