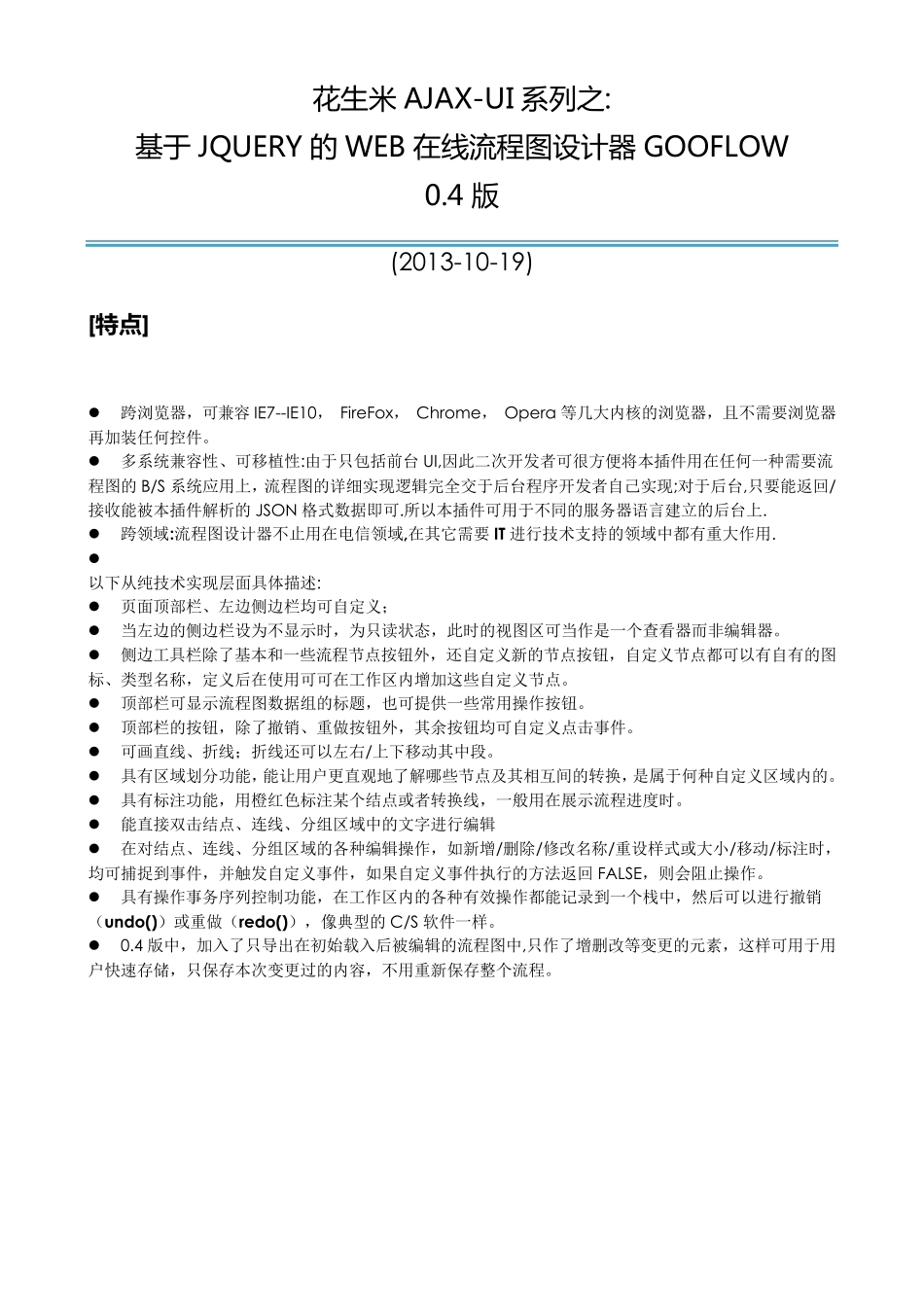

花 生 米 AJAX-UI 系 列 之: 基于 JQUERY 的 WEB 在线流程图设计器 GOOFLOW 0.4 版 (2013-10-19) [特 点 ] 跨浏览器，可兼容IE7--IE10， FireFox ， Chrome， Opera 等几大内核的浏览器，且不需要浏览器再加装任何控件。 多系统兼容性、可移植性:由于只包括前台 UI,因此二次开发者可很方便将本插件用在任何一种需要流程图的B/S 系统应用上，流程图的详细实现逻辑完全交于后台程序开发者自己实现;对于后台,只要能返回/接收能被本插件解析的JSON 格式数据即可.所以本插件可用于不同的服务器语言建立的后台上. 跨领域:流程图设计器不止用在电信领域,在其它需要IT 进行技术支持的领域中都有重大作用. 以下从纯技术实现层面具体描述: 页面顶部栏、左边侧边栏均可自定义； 当左边的侧边栏设为不显示时，为只读状态，此时的视图区可当作是一个查看器而非编辑器。 侧边工具栏除了基本和一些流程节点按钮外，还自定义新的节点按钮，自定义节点都可以有自有的图标、类型名称，定义后在使用可可在工作区内增加这些自定义节点。 顶部栏可显示流程图数据组的标题，也可提供一些常用操作按钮。 顶部栏的按钮，除了撤销、重做按钮外，其余按钮均可自定义点击事件。 可画直线、折线；折线还可以左右/上下移动其中段。 具有区域划分功能，能让用户更直观地了解哪些节点及其相互间的转换，是属于何种自定义区域内的。 具有标注功能，用橙红色标注某个结点或者转换线，一般用在展示流程进度时。 能直接双击结点、连线、分组区域中的文字进行编辑 在对结点、连线、分组区域的各种编辑操作，如新增/删除/修改名称/重设样式或大小/移动/标注时，均可捕捉到事件，并触发自定义事件，如果自定义事件执行的方法返回 FALSE，则会阻止操作。 具有操作事务序列控制功能，在工作区内的各种有效操作都能记录到一个栈中，然后可以进行撤销（u ndo()）或重做（redo()），像典型的C/S 软件一样。 0.4 版中，加入了只导出在初始载入后被编辑的流程图中,只作了增删改等变更的元素，这样可用于用户快速存储，只保存本次变更过的内容，不用重新保存整个流程。 [一 、GooFlow 设计器的界面] 如上图所示：工作区宽度高度均为可见区的2 倍，X，Y 轴的方向如图所示，于CSS 样式中顶距top和左距left是一样的； 左边是流程图绘制工具栏，从上至下依次为：选择指针、...
