GPS+北斗BD双模接收机模块ATGM330B

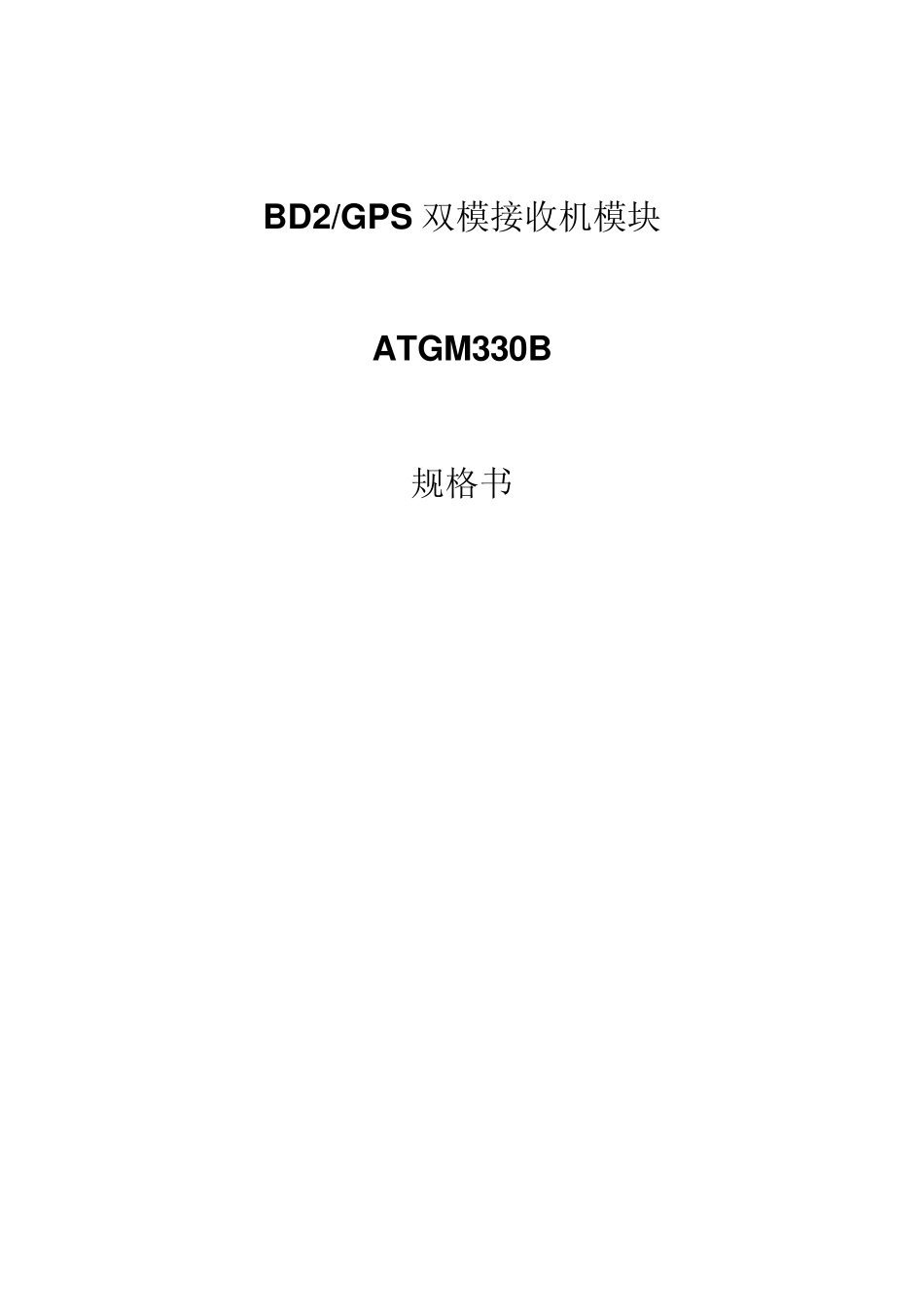

GPS+北斗BD双模接收机模块ATGM330B_第1页
1/8
GPS+北斗BD双模接收机模块ATGM330B_第2页
2/8

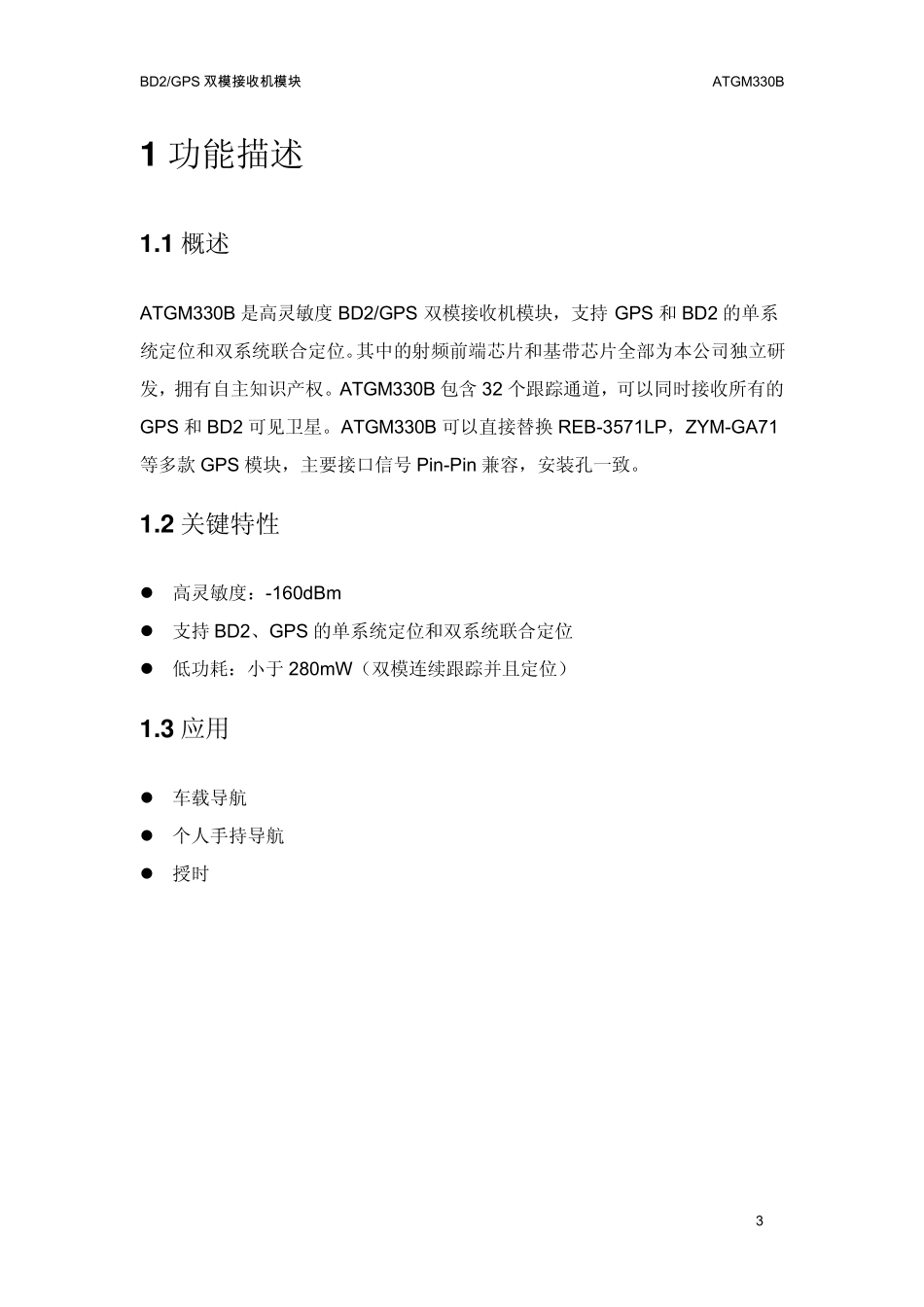

GPS+北斗BD双模接收机模块ATGM330B_第3页
3/8
BD2/GPS 双模接收机模块 ATGM330B 规格书 BD2/GPS 双模接收机模块 ATGM330B 版本更新历史 版本 日期 更新内容 1.0 2012/11/20 初稿 2 BD2/GPS 双模接收机模块 ATGM330B 1 功能描述 1 .1 概述 ATGM330B 是高灵敏度BD2/GPS 双模接收机模块,支持GPS 和BD2 的单系统定位和双系统联合定位。其中的射频前端芯片和基带芯片全部为本公司独立研发,拥有自主知识产权。ATGM330B 包含32 个跟踪通道,可以同时接收所有的GPS 和BD2 可见卫星。ATGM330B 可以直接替换REB-3571LP,ZYM-GA71等多款GPS 模块,主要接口信号Pin-Pin兼容,安装孔一致。 1 .2 关键特性 z 高灵敏度:-160dBm z 支持BD2、GPS 的单系统定位和双系统联合定位 z 低功耗:小于 280mW(双模连续跟踪并且定位) 1 .3 应用 z 车载导航 z 个人手持导航 z 授时 3 BD2/GPS 双模接收机模块 ATGM330B 2 技术描述 2.1 外观尺寸 (单位:m m ) 4 BD2/GPS 双模接收机模块 ATGM330B 2.2 PCB layout 2.3 管脚定义 引脚编号 名称 I/O 描述 电气特性 1 VCC 系统电源 直流 3.3V±5 % 2 GND 系统地 3 nBOOT I 程序升级使用。如不用,可悬空。 TTL电平;Vih≥ 0.7*Vcc;Vil≤ 0.3*Vcc 4 RXD1 I 串行数据输入或用户自定 TTL电平;Voh≥ 2.4V;Vol≤ 0.4V;Ioh=Iol=2mA 5 TXD1 O 导航数据输出或用户自定义 TTL电平;Voh≥ 2.4V;Vol≤ 0.4V;Ioh=Iol=2mA 6 TXD2 O 串口输出或用户自定义 TTL电平;Voh≥ 2.4V;Vol≤ 0.4V;Ioh=Iol=2mA 7 RXD2 I 串行数据输入或用户自定 TTL电平;Voh≥ 2.4V;Vol≤ 0.4V;Ioh=Iol=2mA 5 BD2/GPS 双模接收机模块 ATGM330B 8 nPWRDN I 系统电源控制 如不用,可悬空。 POWER ON=1 系统默认; POWER OFF=0 9 GPIO1 I/O 10 GND 系统地 11 RF-GND PWR 模拟地 12 RF-GND PWR 模拟地 13 RF-GND PWR 模拟地 14 RF-GND PWR 模拟地 15 RF-GND PWR 模拟地 16 RF-GND PWR 模拟地 17 RF-IN I 天线信号输入 18 RF-GND PWR 模拟地 19 ANT_PWR PWR 天线电源 以天线要求决定 20 VCC_RF PWR 输出电源 +3.3V,可给天线供电 21 VCC_BACKUP PWR RTC 及 SRAM 后备电源 提供+3.0~+4.2V 电源以保证GPS 热启动 22 nRESET I 系统复位 如不用,可悬空。 低电平有效 23 GPIO7 I/O 24 GPIO...
