GPS、北斗二双模接收机模块MXTOS2使用说明

GPS、北斗二双模接收机模块MXTOS2使用说明_第1页
1/25
GPS、北斗二双模接收机模块MXTOS2使用说明_第2页
2/25
GPS、北斗二双模接收机模块MXTOS2使用说明_第3页
3/25

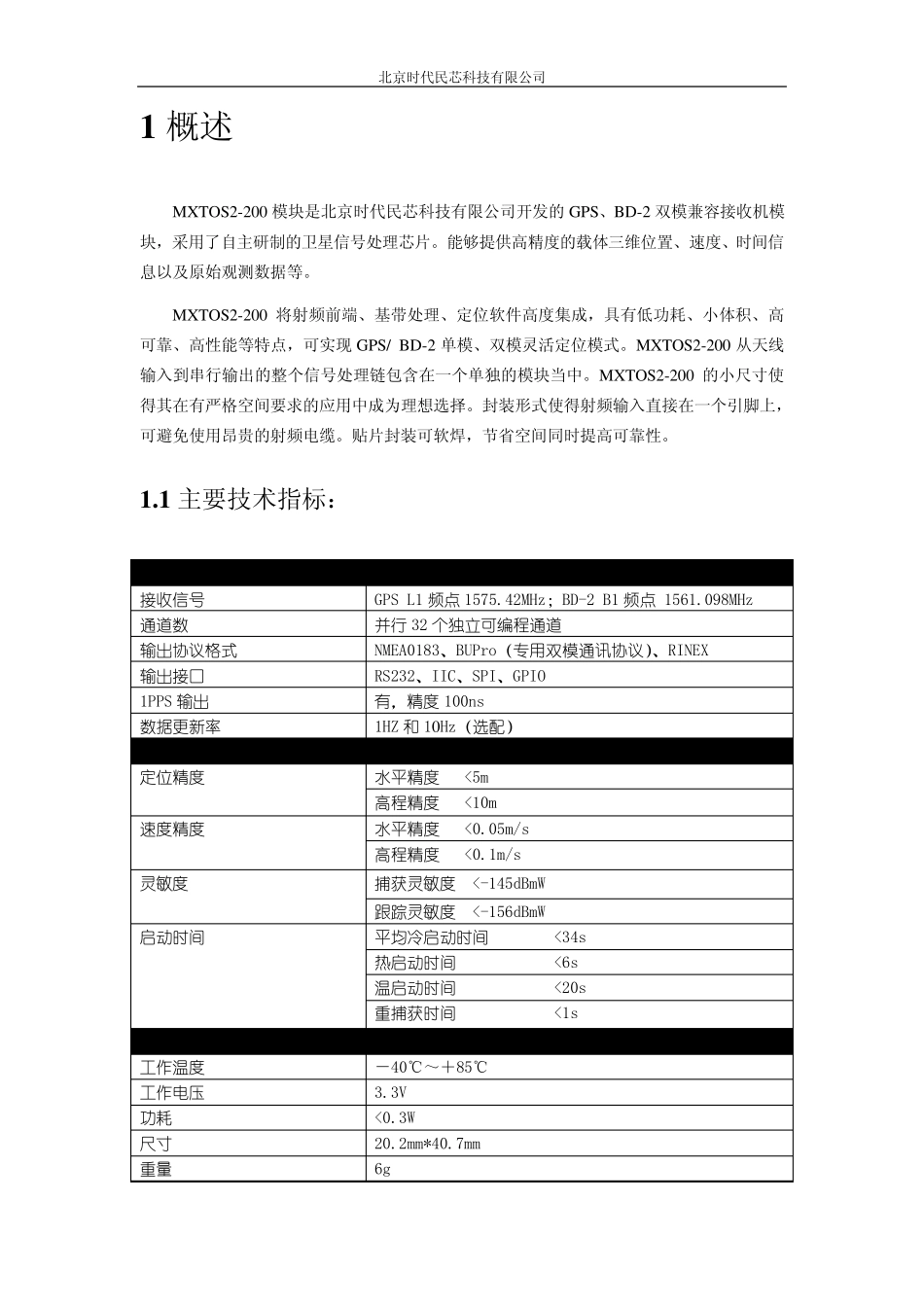

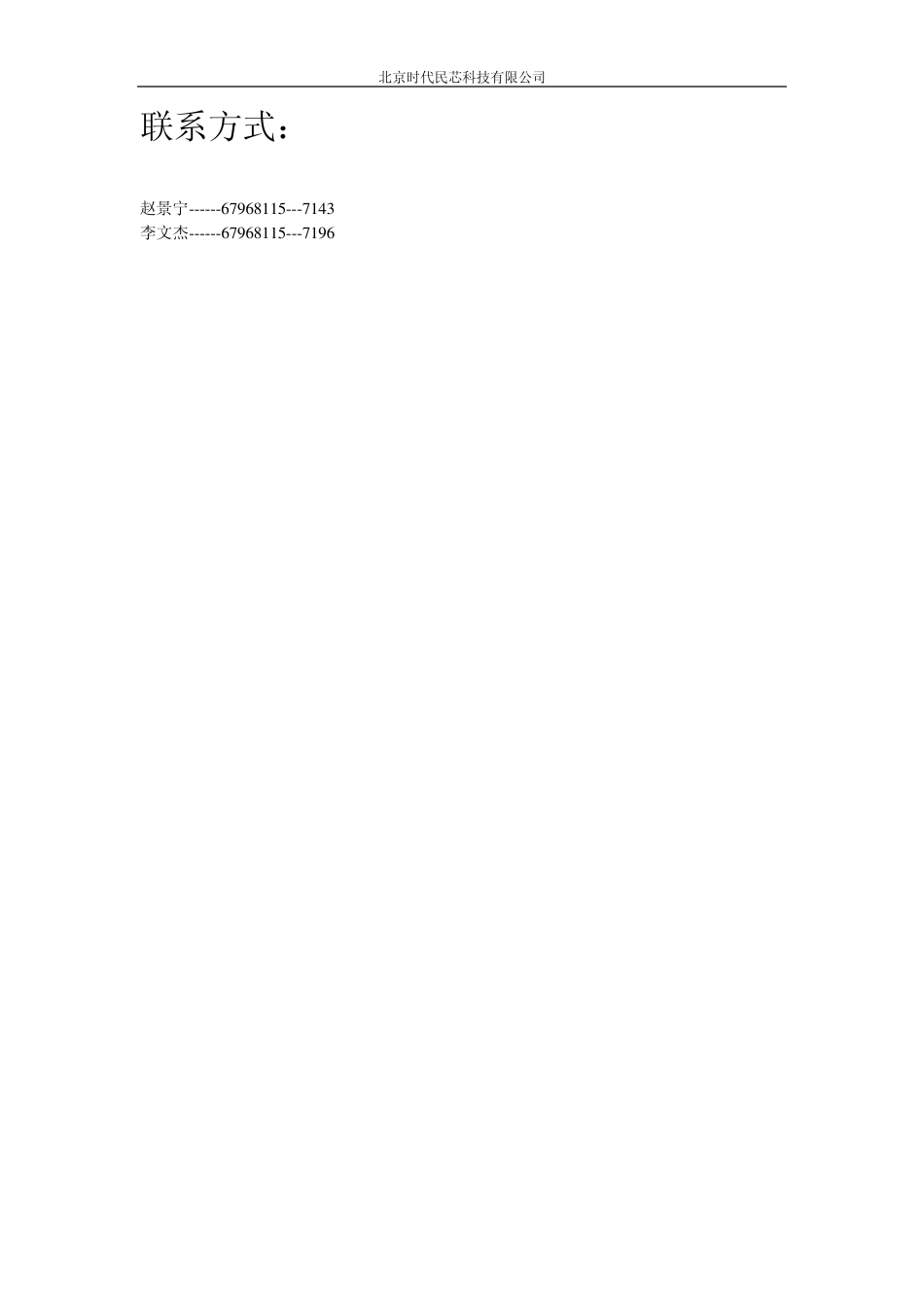

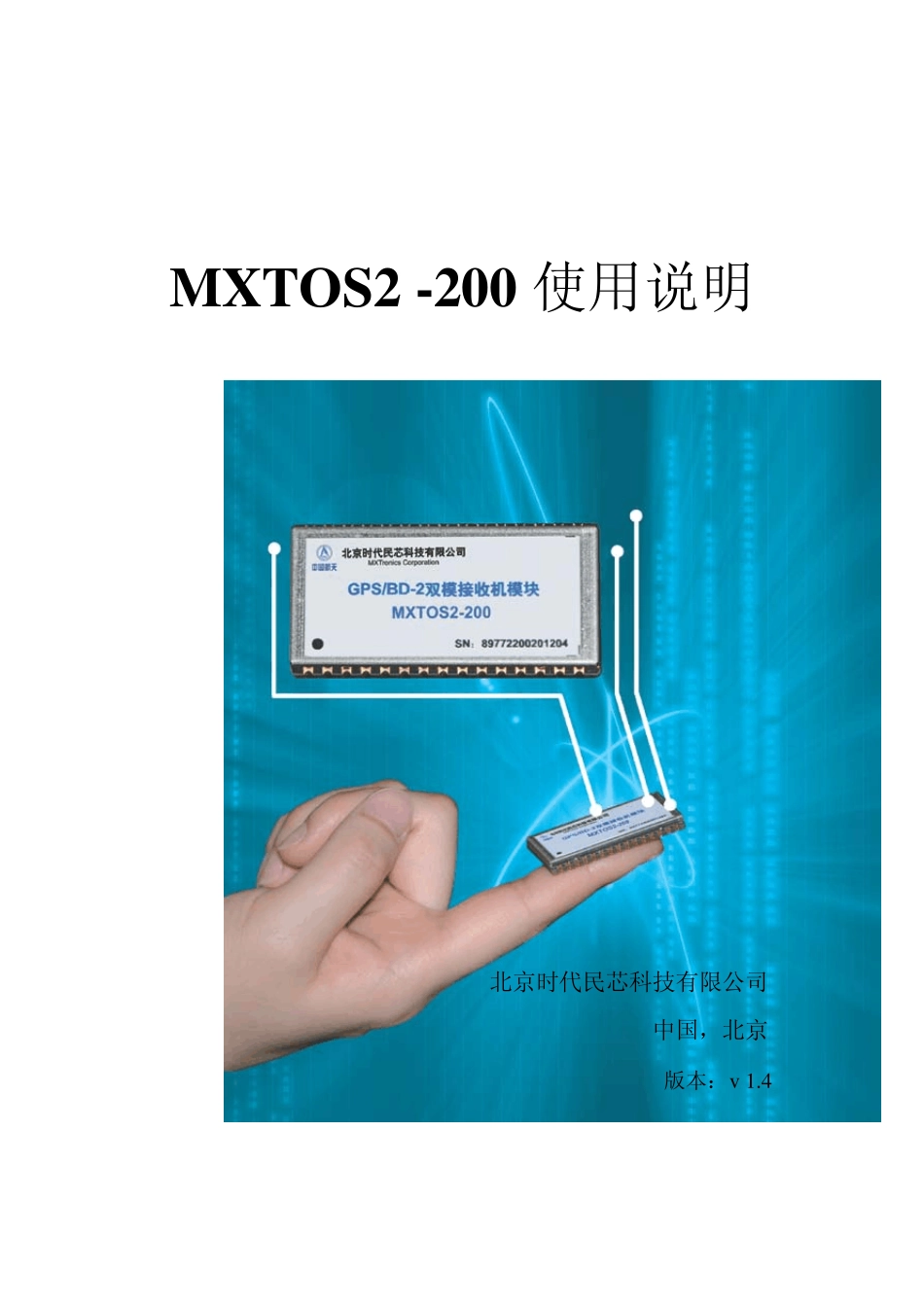

MXTOS2 -200 使用说明 北京时代民芯科技有限公司 中国,北京 版本:v 1 .4 北京时代民芯科技有限公司 联系方式: 赵景宁------6 7 9 6 8 1 1 5 ---7 1 4 3 李文杰------6 7 9 6 8 1 1 5 ---7 1 9 6 北京时代民芯科技有限公司 1 概述 MXTOS2-200 模块是北京时代民芯科技有限公司开发的 GPS、BD-2 双模兼容接收机模块,采用了自主研制的卫星信号处理芯片。能够提供高精度的载体三维位置、速度、时间信息以及原始观测数据等。 MXTOS2-200 将射频前端、基带处理、定位软件高度集成,具有低功耗、小体积、高可靠、高性能等特点,可实现 GPS/ BD-2 单模、双模灵活定位模式。MXTOS2-200 从天线输入到串行输出的整个信号处理链包含在一个单独的模块当中。MXTOS2-200 的小尺寸使得其在有严格空间要求的应用中成为理想选择。封装形式使得射频输入直接在一个引脚上,可避免使用昂贵的射频电缆。贴片封装可软焊,节省空间同时提高可靠性。 1 .1 主要技术指标: 基本指标 接收信号 GPS L1 频点1575.42MHz;BD-2 B1 频点 1561.098MHz 通道数 并行32 个独立可编程通道 输出协议格式 NMEA0183、BUPro(专用双模通讯协议)、RINEX 输出接口 RS232、IIC、SPI、GPIO 1PPS 输出 有,精度 100ns 数据更新率 1HZ 和 10Hz(选配) 精度指标 定位精度 水平精度 <5m 高程精度 <10m 速度精度 水平精度 <0.05m/s 高程精度 <0.1m/s 灵敏度 捕获灵敏度 <-145dBmW 跟踪灵敏度 <-156dBmW 启动时间 平均冷启动时间 <34s 热启动时间 <6s 温启动时间 <20s 重捕获时间 <1s 电气指标 工作温度 -40℃~+85℃ 工作电压 3.3V 功耗 <0.3W 尺寸 20.2mm*40.7mm 重量 6g 北京时代民芯科技有限公司 1 .2 模块结构 MXTOS2-200 卫星导航接收机模块分为两部分:射频部分和基带部分。MXTOS2-200结构如图1 所示。 RFinVCC 3.3GNDVCC RF声波滤波器ANTVCC射频前端基带芯片FLASHRESETUARTSPITIMEPULSEIICTCXO图 1 MXTOS2-200 结构图 1 .3 引脚说明 管脚 名称 功能 管脚 名称 功能 1 GND 信号地 16 VCC3.3 3.3V 基带电源输入 2 RFin L1、B1 射频信号输入 17 GND 信号地 3 GND 信号地 18 NC Reserved(悬空) 4 ANTVCC 天线馈电电压输入端 19 NC Reserved(悬空) 5 NC Reserved(悬空) 20 NC Reserved(悬空) 6 NC Reserve...
