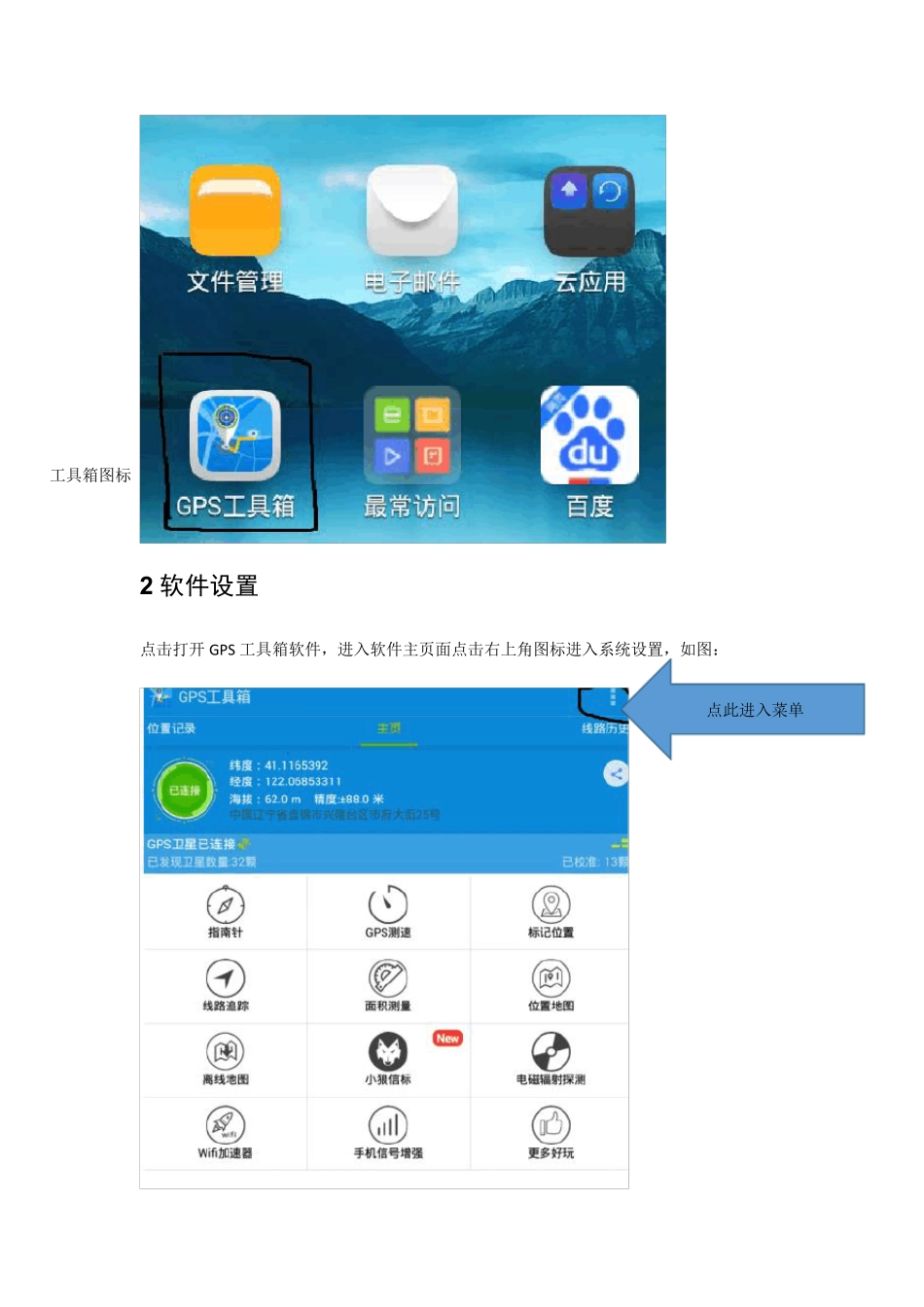

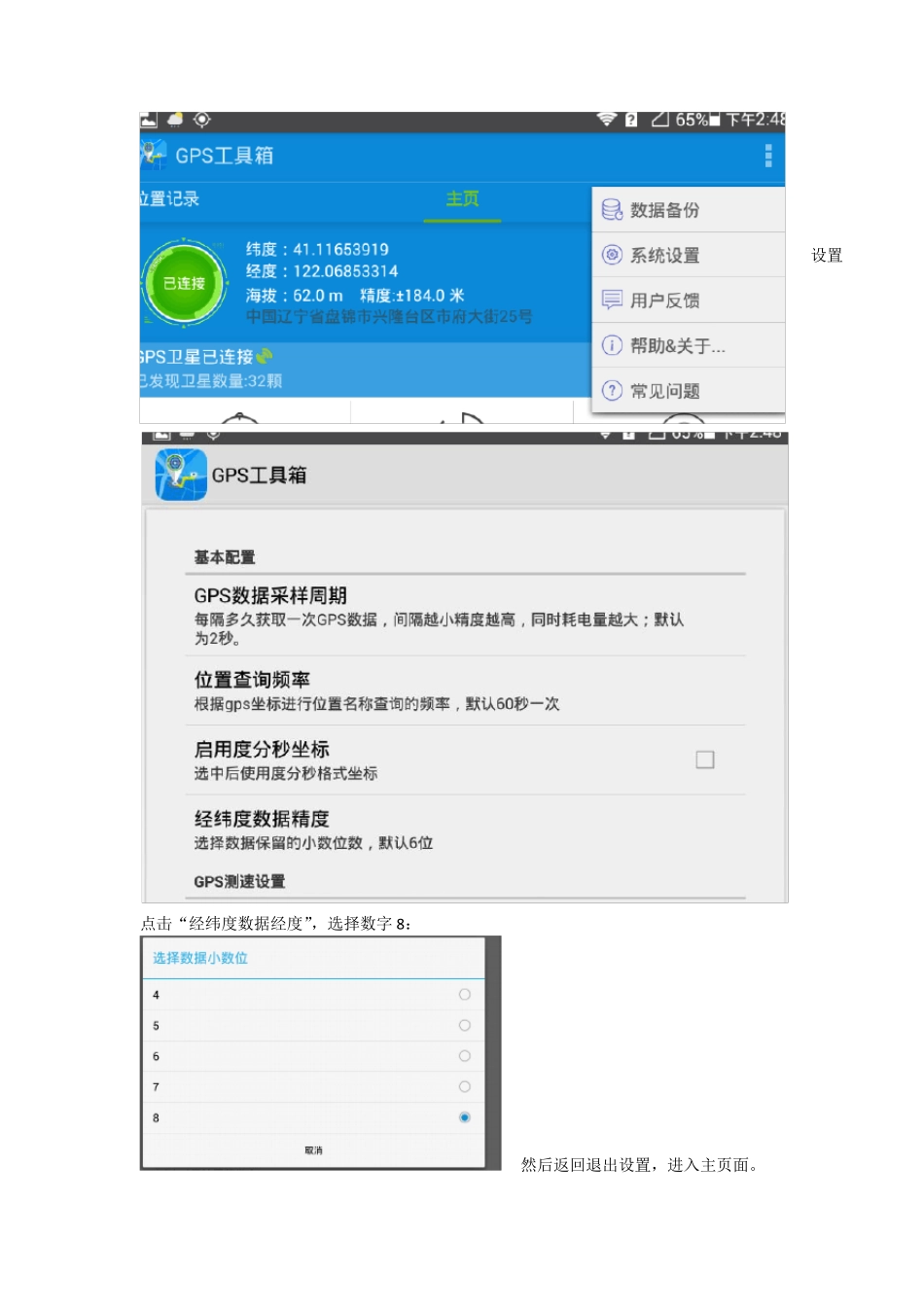

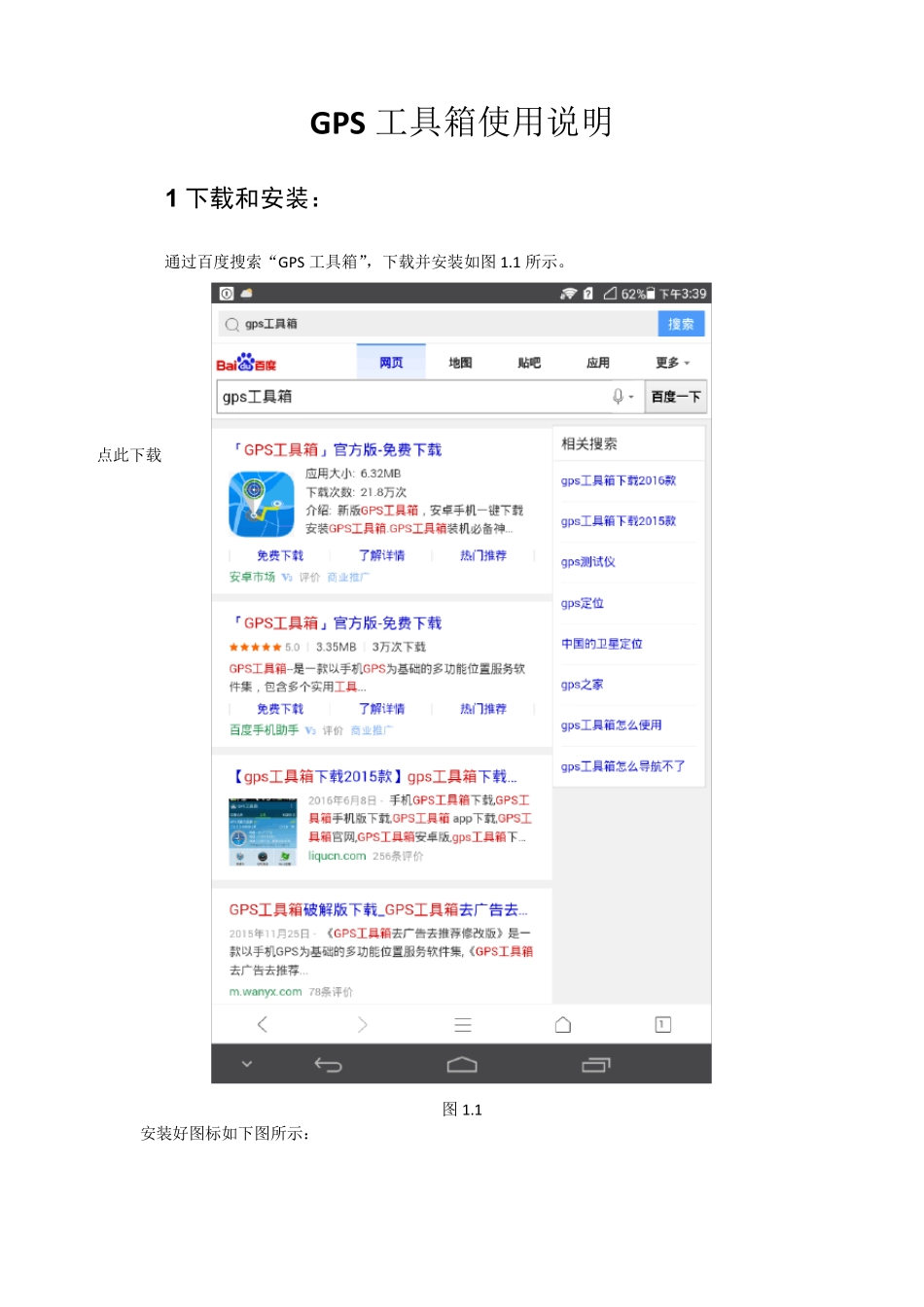

GPS 工具箱使用说明 1 下载和安装: 通过百度搜索“GPS 工具箱”,下载并安装如图 1.1 所示。 图 1.1 安装好图标如下图所示: 点此下载 2 软件设置 点击打开GPS 工具箱软件,进入软件主页面点击右上角图标进入系统设置,如图: 工具箱图标 点此进入菜单 点击“经纬度数据经度”,选择数字 8 : 然后返回退出设置,进入主页面。 设置 3 软件采集操作 软件安装和设置完成,开始采集。 主页面点击标记位置,点击管理分类,添加标记分类,页面跳转到如图所示: 点击添加标记分类,这个地方填写的分类名称为要采集的台区的台区编号输入完点确定,对应的台区编号按照采集工作表中的台区编号填写,如图表中标记表格即为台区编号: 确定之后即可看到新建的这个台区的任务如图2 ,继续返回到如图2 .2 : 图2.1 图2.2 标记名称填写标准:此处填写 台区编号-定位的序号,次台区定位的第一个序号就是T101-1,第二个坐标名称为T101-2。每次采集完成一个台区到下一个台区序号都从一开始。 信息输入完成之后点击下边的拍照按钮,对设备进行拍照,如果杆塔上边无计量箱,此处拍两张杆塔照片,若有一个计量箱需拍摄 4 张照片,即杆塔两张,计量箱两张。每拍一张需确定一下,拍下一张,照片拍摄完成,点保存,这个坐标采集完成。到下一个杆塔继续点标记位置,标记名称填写 T101-2,所属分类依然是 T101,这个台区所有的坐标点的所属分类都属于 T101: 4 数据导出 采集完成一个台区,在主页面那向右滑屏幕,出现位置记录页面: 勾选刚采集完成的任务,点左下角的导出,选择 CSV 备份: 选择你要导出的任务然后点确定,系统会提示导出成功: 导出文件存放位置文件管理-->本地存储-->GPSTo o lBOX---->: T101 即为导出的文件。照片存放在 site 中,对应的名称为标记名称: 导出的文件 5 软件的激活 软件初次使用时,导出数据是需要激活才可以进行导出数据,初次使用点击导出 跳转到激活页面: 选择捐赠激活:输入各项信息,金额输入5 :点确定并选择支付的方式然后激活。 支付完成提示赞助成功,此软件激活:
