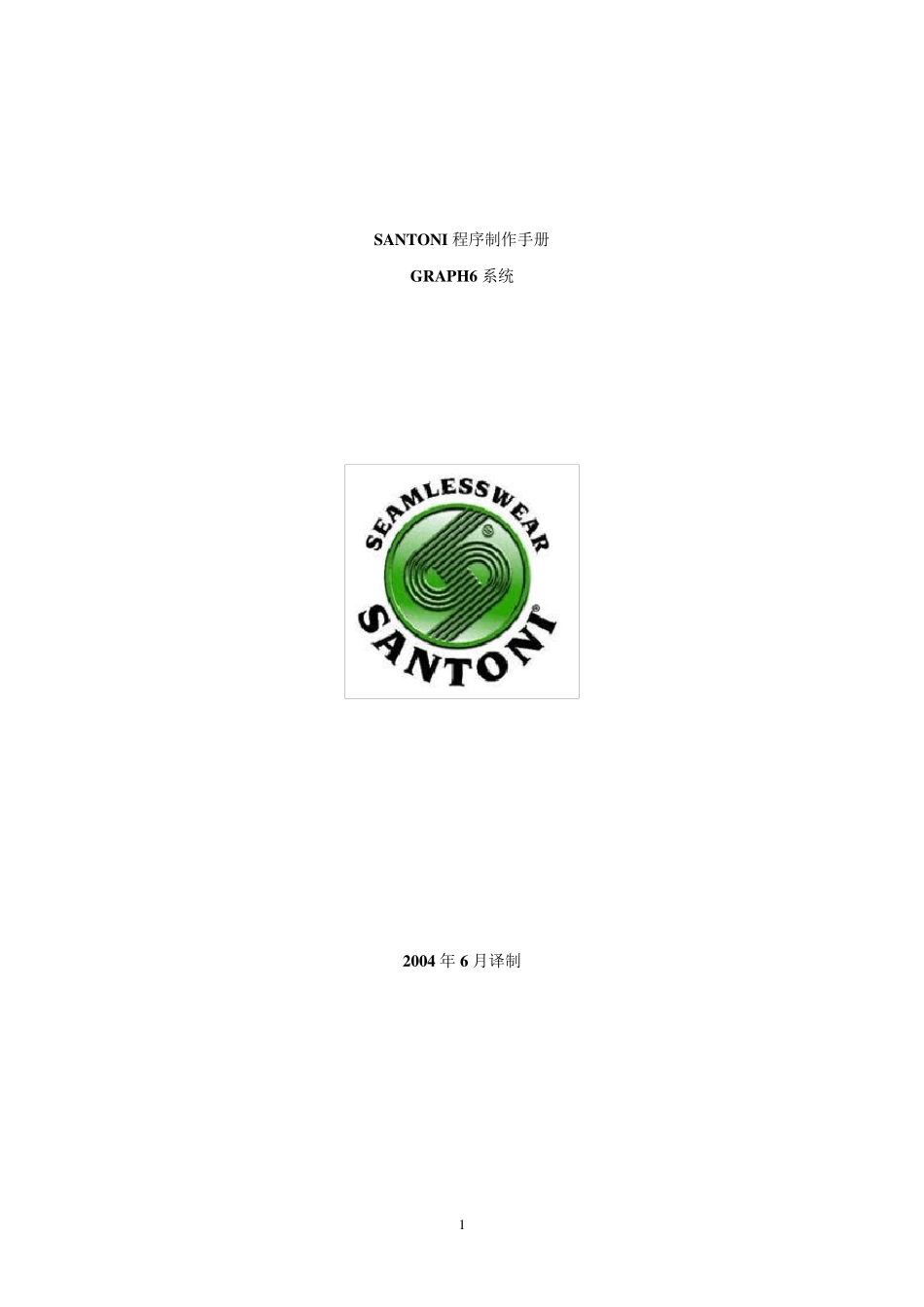

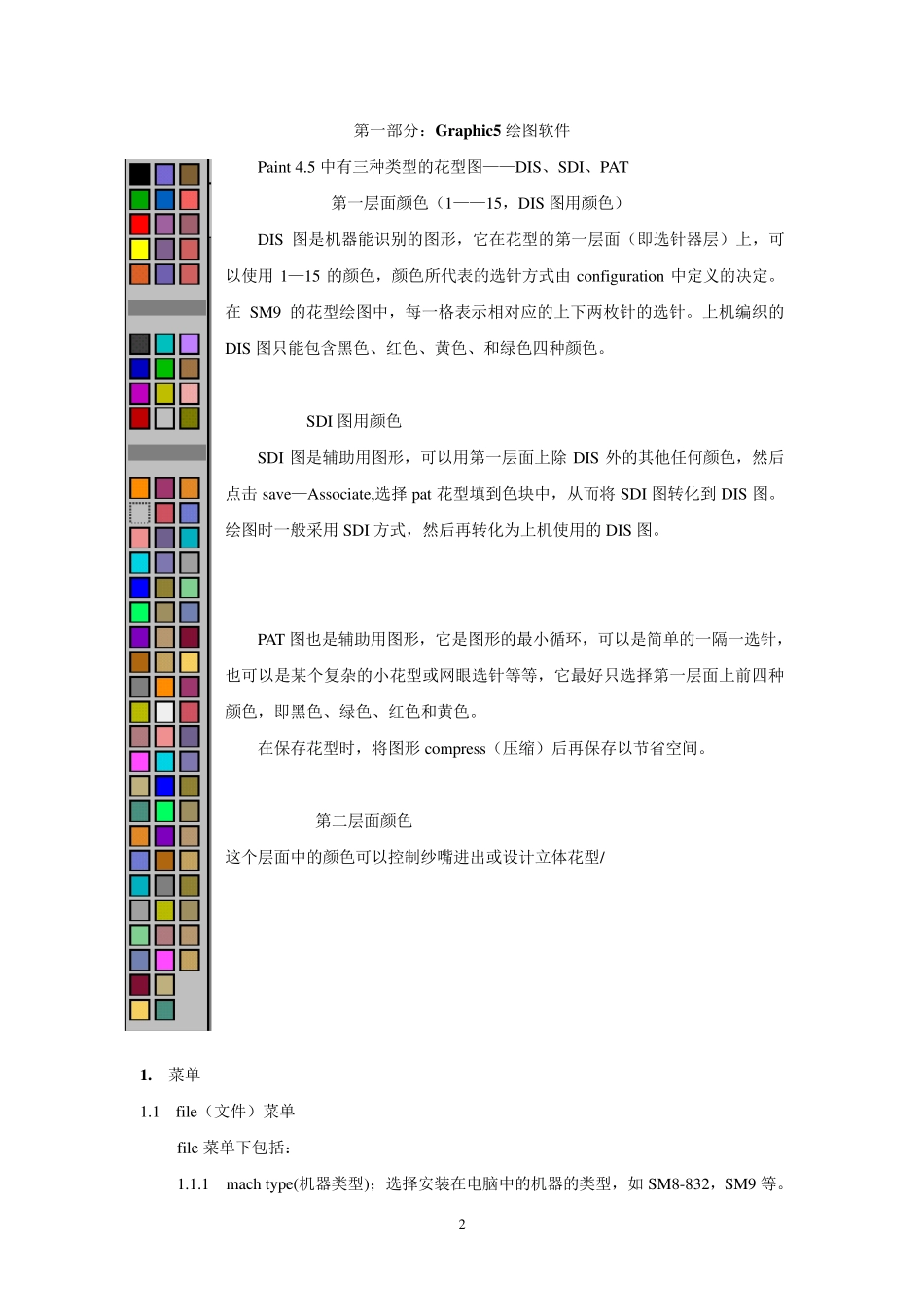

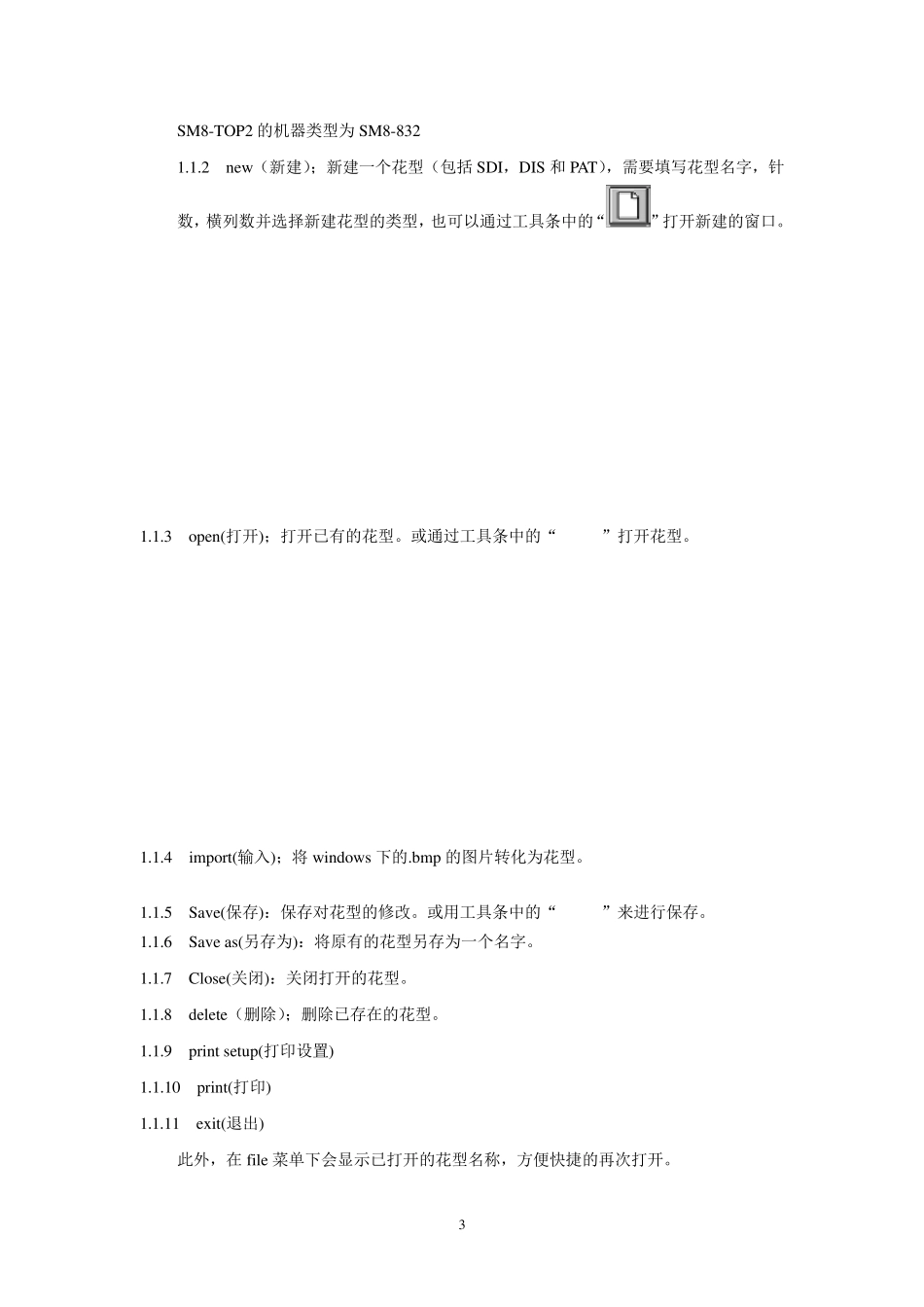

1 SANTONI 程序制作手册 GRAPH6 系统 2004 年 6 月译制 2 第一部分：Graphic5 绘图软件 Paint 4.5 中有三种类型的花型图——DIS、SDI、PAT 第一层面颜色（1——15，DIS 图用颜色） DIS 图是机器能识别的图形，它在花型的第一层面（即选针器层）上，可以使用 1—15 的颜色，颜色所代表的选针方式由 configu ration 中定义的决定。在 SM9 的花型绘图中，每一格表示相对应的上下两枚针的选针。上机编织的DIS 图只能包含黑色、红色、黄色、和绿色四种颜色。 SDI 图用颜色 SDI 图是辅助用图形，可以用第一层面上除 DIS 外的其他任何颜色，然后点击 sav e—Associate,选择 pat 花型填到色块中，从而将 SDI 图转化到 DIS 图。绘图时一般采用 SDI 方式，然后再转化为上机使用的DIS 图。 PAT 图也是辅助用图形，它是图形的最小循环，可以是简单的一隔一选针，也可以是某个复杂的小花型或网眼选针等等，它最好只选择第一层面上前四种颜色，即黑色、绿色、红色和黄色。 在保存花型时，将图形 compress（压缩）后再保存以节省空间。 第二层面颜色 这个层面中的颜色可以控制纱嘴进出或设计立体花型/ 1. 菜单 1.1 file（文件）菜单 file 菜单下包括： 1.1.1 mach ty pe(机器类型)；选择安装在电脑中的机器的类型，如 SM8-832，SM9 等。 3 SM8-TOP2 的机器类型为SM8-832 1.1.2 new（新建）；新建一个花型（包括SDI，DIS 和PAT），需要填写花型名字，针数，横列数并选择新建花型的类型，也可以通过工具条中的“”打开新建的窗口。 1.1.3 open(打开)；打开已有的花型。或通过工具条中的“”打开花型。 1.1.4 import(输入)；将 windows 下的.bmp 的图片转化为花型。 1.1.5 Save(保存)：保存对花型的修改。或用工具条中的“”来进行保存。 1.1.6 Save as(另存为)：将原有的花型另存为一个名字。 1.1.7 Close(关闭)：关闭打开的花型。 1.1.8 delete（删除）；删除已存在的花型。 1.1.9 print setup(打印设置) 1.1.10 print(打印) 1.1.11 exit(退出) 此外，在 file 菜单下会显示已打开的花型名称，方便快捷的再次打开。 4 1.2 view(视图)菜单 Toolbar(工具条) Status bar（状态栏） Color palette（颜色调色板）：显示或隐藏颜色调色板。 On/off grid（显示/隐藏网格）即按钮“”。 Table configuration display（显示鼠标所点的颜色在 configuration 中...
