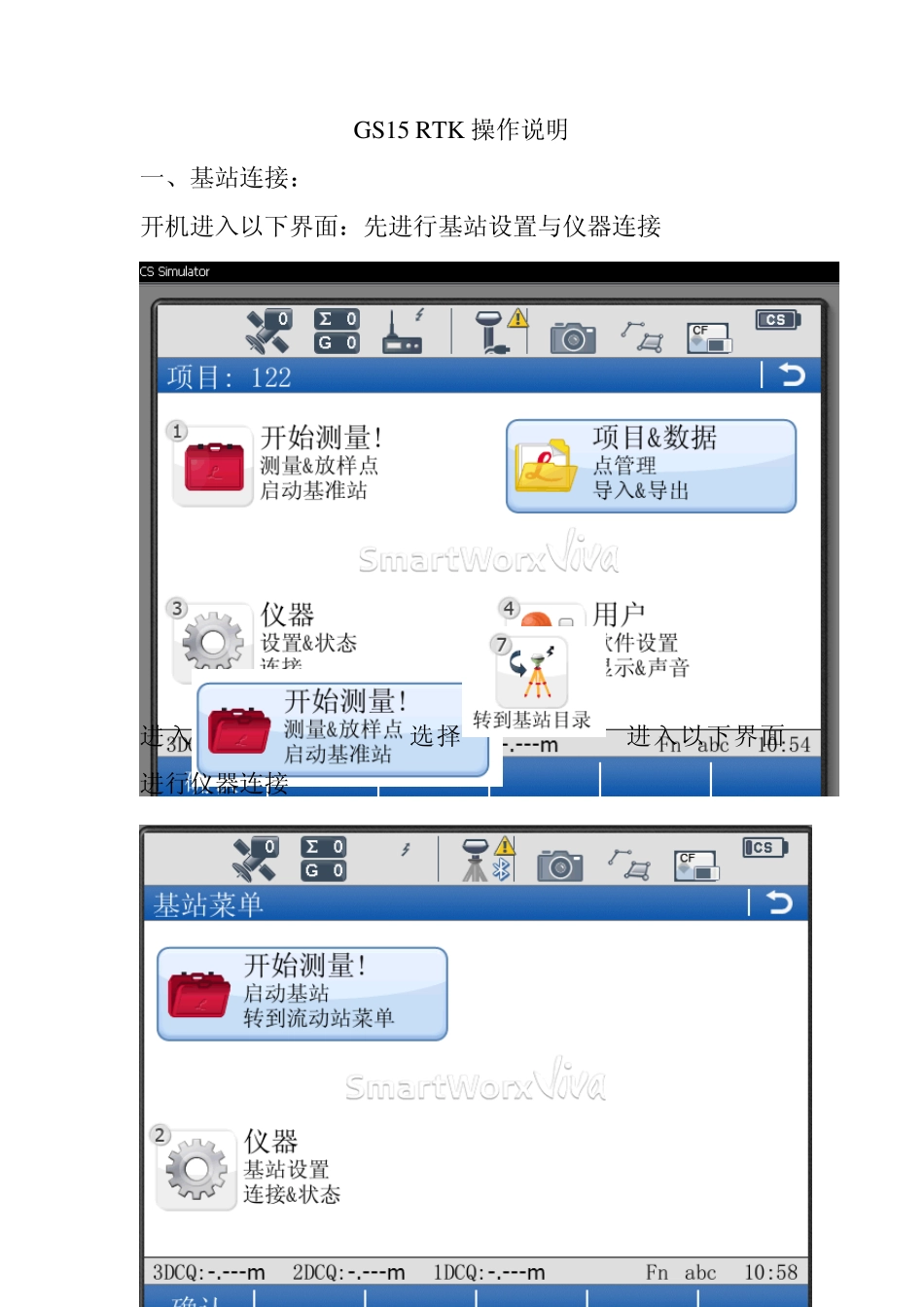

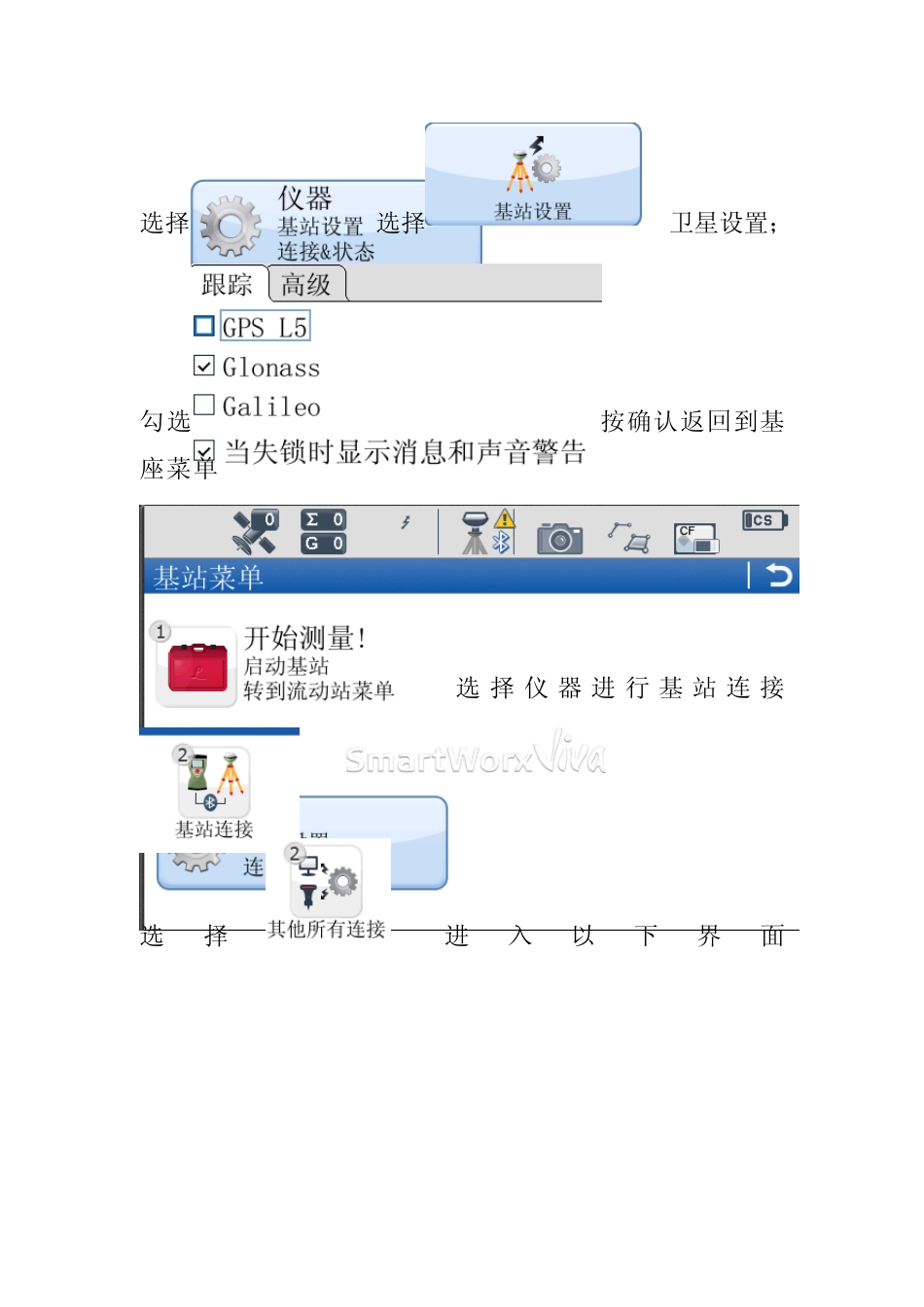

GS15 RTK 操作说明 一、基站连接： 开机进入以下界面：先进行基站设置与仪器连接 进入选择进入以下界面进行仪器连接 选择选择卫星设置；勾选按确认返回到基座菜单 选择仪器进行基站连接 选择进入以下界面选择基站接收机按编辑，进入以下界面按搜寻仪器自动查找基站号选择和基站的机身号对应的蓝牙名按两次确认后自动连接，这过程有15 秒的延迟在手薄的右上方的图标没有就表示连接成功（也有语音提示）。 四、进行电台连接 选择基站RTK1，按编辑勾选发送 RTK 基站信息，设置端口GS 端口 2 选择设备名称选择(电台类型) Satel 3AS(GFU14)；数据格式选择徕卡 按确认到以下菜单，再按控制输入通道 1 按确认显示实际频率 再点击确认回到基站菜单 五、选择进行设站 在已知点上：知道架站点的 W GS84 坐标才选择 在上次设站点：比如第一次（第一天）或第二天都在同一个位置架站时选用 在任意点：随意的一个未知点架站时选用 比如在任意点设站：选择,输入点号、仪器高、天线类型选择GS15 三脚架（若架点在观测墩上就选择GS15 Pillar）按下一步，按照提示选择转到流动站后关手薄；电台的 TX 灯闪烁。 二、流动站设置与连接 在主 菜 单 下选项进入勾选按确认在进入GPS 设置，进入选择流动站天线（GS15 对中杆）按确认；回到主菜单，进入再进入 选择 进入如下菜单 按编辑在连接时使用：选择蓝牙按搜寻找到和流动站主机对应的机身号按确认。 然后切换到接收机连接页面如下图所示： 按编辑选择端口GS端口3 设备类型选Satel TA10(SLR2),数据格式选择徕卡按确认（在GS15上 使 用 外 接 天 线 勾 选） 进入如下界面 按控制输入通道1 频率和基站一致 按确认回到主菜单 回到主菜单，这次过程中会听到以下语音提示（RTK 数据链已连接；已获得固定解）；流动站连接完成。 三、建立坐标系 在 主菜单进 入选 择选 择选择 输入名称、W GS84 坐标点项目、地方坐标 点项目，点击确定。 选择新建，新建匹配点。 一一选择对应的匹配点，选择匹配模式。 已知点匹配好后点击计算。 点击结果 点击比例 尺度越接近1 精度越好。点击确认 保存坐标系就建立完成。 注意事项： 1 、 在蓝牙连接时都先开手薄在开主机。（蓝牙在易连通） 2 、 在选择电台类型时若出现这信息时，最直接的办法是新建个设备名称就可以了。 3 、 在连接蓝牙时过了一分多钟都没连上的话，把连接方式蓝牙切换成电缆按确认回到主菜单，再进入换成蓝牙在链。
