GSTHSSD型空气采样式感烟火灾探测器说明书

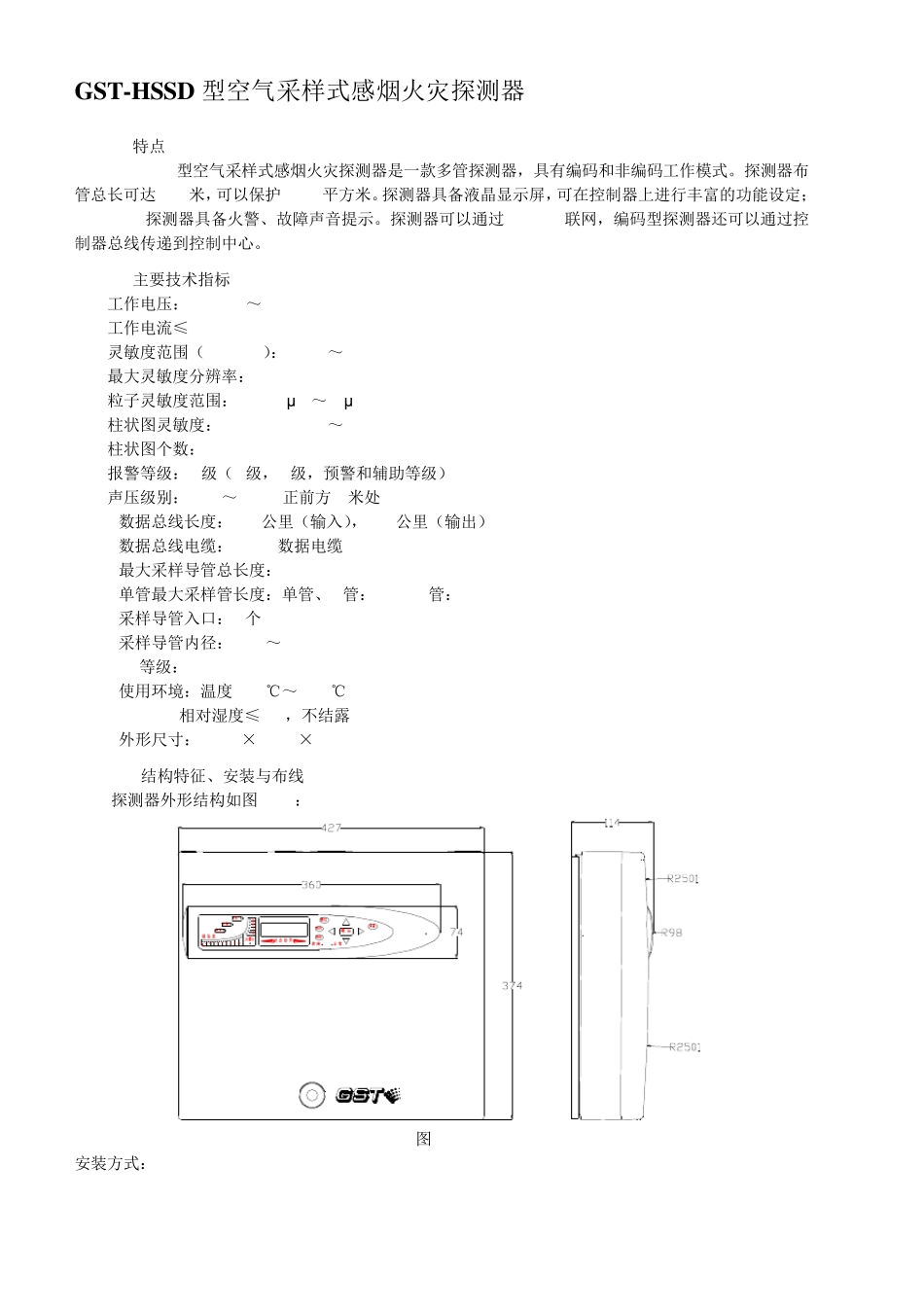

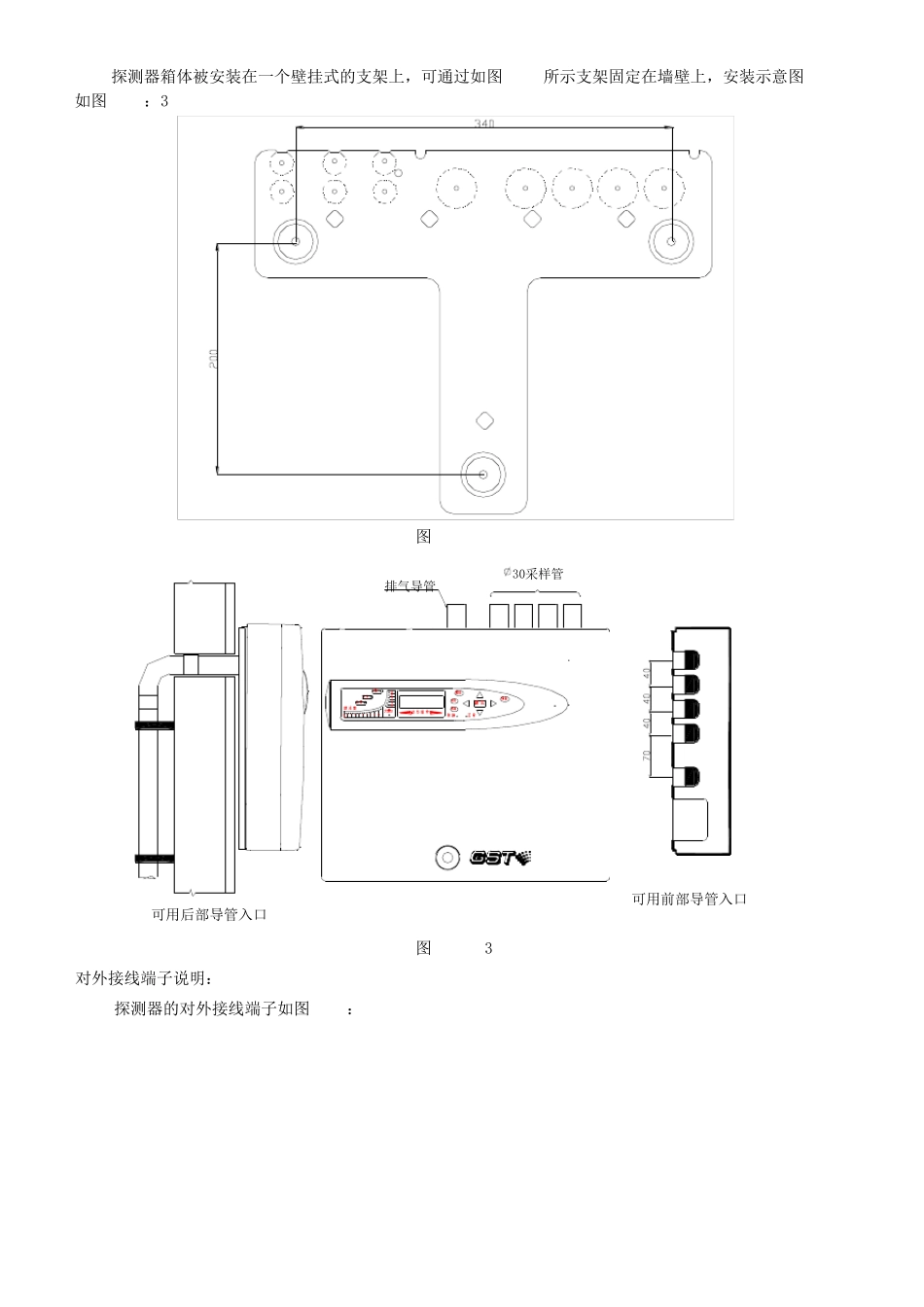

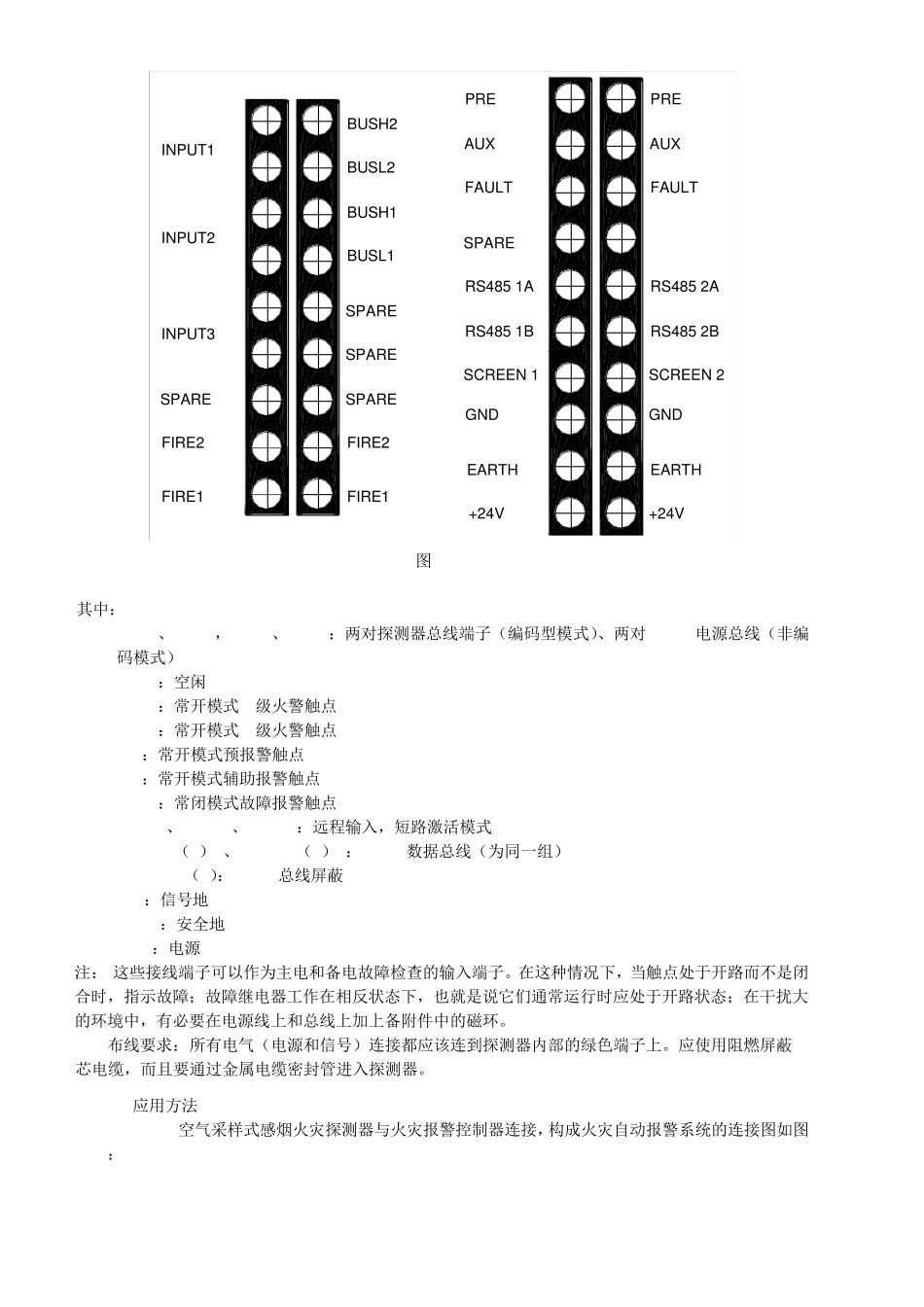

GST-HSSD 型空气采样式感烟火灾探测器 1.1.1 特点 GST-HSSD型空气采样式感烟火灾探测器是一款多管探测器，具有编码和非编码工作模式。探测器布管总长可达 200米，可以保护 2000平方米。探测器具备液晶显示屏，可在控制器上进行丰富的功能设定；GST-HSSD探测器具备火警、故障声音提示。探测器可以通过 EIA485联网，编码型探测器还可以通过控制器总线传递到控制中心。 1.1.2 主要技术指标 (1) 工作电压：DC21.6V～DC26.4V (2) 工作电流≤800mA (3) 灵敏度范围（% obs/m）：0.03%～25% (4) 最大灵敏度分辨率：0.0015% obs/m (5) 粒子灵敏度范围：0.0003μ m～10μ m (6) 柱状图灵敏度：0.0015 obs/m ～25% obs/m (7) 柱状图个数：26 (8) 报警等级：4级（2级，1级，预警和辅助等级） (9) 声压级别：75dB～110dB正前方 1米处 (10) 数据总线长度：1.2公里（输入），1.2公里（输出） (11) 数据总线电缆：RS485数据电缆 (12) 最大采样导管总长度：200m (13) 单管最大采样管长度：单管、2管：100m;4管：50m (14) 采样导管入口：4个 (15) 采样导管内径：20mm～22mm (16) IP等级：IP50 (17) 使用环境：温度:-10℃～ +50℃ 相对湿度≤90%，不结露 (18) 外形尺寸：427mm×374mm×95.5mm 1.1.3 结构特征、安装与布线 探测器外形结构如图 4- 1： 图 4- 1 安装方式： 探测器箱体被安装在一个壁挂式的支架上，可通过如图 4- 2所示支架固定在墙壁上，安装示意图如图 4- 3： 图 4- 2 可用后部导管入口排气导管可用前部导管入口30采样管 图 4- 3 对外接线端子说明： 探测器的对外接线端子如图 4- 4： INPUT1INPUT2INPUT3SPAREFIRE2FIRE1BUSL2BUSH2BUSL1BUSH1SPARESPARESPAREFIRE1FIRE2EARTHGND+24VGNDEARTH+24VRS485 2BRS485 1BSCREEN 1SCREEN 2SPARERS485 1AAUXFAULTPRERS485 2AFAULTAUXPRE 图4- 4 其中： BUSH1、BUSL1，BUSH2、BUSL2：两对探测器总线端子（编码型模式）、两对 DC24V电源总线（非编码模式） SPARE：空闲 FIRE1：常开模式 1级火警触点 FIRE2：常开模式 2级火警触点 PRE：常开模式预报警触点 AUX：常开模式辅助报警触点 FAULT：常闭模式故障报警触点 INPUT1、INPUT2、INPUT3：远程输入，短路激活模式* RS485 1（2）A、RS485 1（2）B：RS485数据总线（为同一组） SCREEN 1（2）：RS485总线屏蔽 GND：信号地 EARTH：安全地 +24V：电源+24V...
