H3C3600及3100交换机配置方法

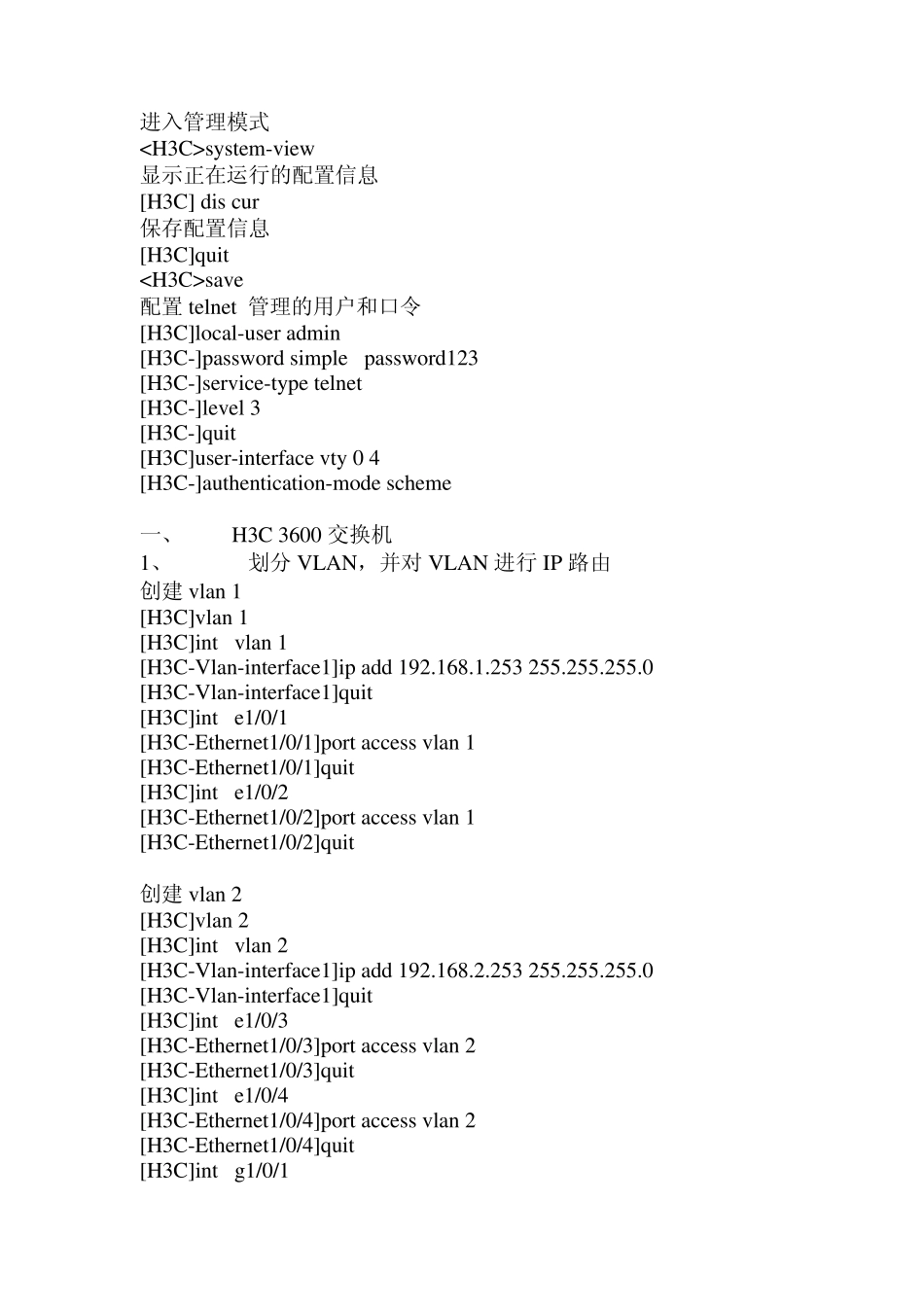

H3C3600及3100交换机配置方法_第1页
1/8
H3C3600及3100交换机配置方法_第2页
2/8
H3C3600及3100交换机配置方法_第3页
3/8
进入管理模式 system-view 显示正在运行的配置信息 [H3C] dis cur 保存配置信息 [H3C]quit save 配置telnet 管理的用户和口令 [H3C]local-user admin [H3C-]password simple password123 [H3C-]service-type telnet [H3C-]level 3 [H3C-]quit [H3C]user-interface vty 0 4 [H3C-]authentication-mode scheme 一、 H3C 3600 交换机 1、 划分 VLAN,并对 VLAN 进行IP 路由 创建 vlan 1 [H3C]vlan 1 [H3C]int vlan 1 [H3C-Vlan-interface1]ip add 192.168.1.253 255.255.255.0 [H3C-Vlan-interface1]quit [H3C]int e1/0/1 [H3C-Ethernet1/0/1]port access vlan 1 [H3C-Ethernet1/0/1]quit [H3C]int e1/0/2 [H3C-Ethernet1/0/2]port access vlan 1 [H3C-Ethernet1/0/2]quit 创建 vlan 2 [H3C]vlan 2 [H3C]int vlan 2 [H3C-Vlan-interface1]ip add 192.168.2.253 255.255.255.0 [H3C-Vlan-interface1]quit [H3C]int e1/0/3 [H3C-Ethernet1/0/3]port access vlan 2 [H3C-Ethernet1/0/3]quit [H3C]int e1/0/4 [H3C-Ethernet1/0/4]port access vlan 2 [H3C-Ethernet1/0/4]quit [H3C]int g1/0/1 [H3C-G1/0/1]port access vlan 2 [H3C-G1/0/1]quit 3100 及3600 交换机TRUNK 口应用: 两台交换机级联SwitchA 与SwitchB 用trunk 互连,相同VLAN 的PC之间可以互访,不同VLAN 的PC 之间禁止互访 l 配置方法: # 进入GigabitEthernet 1/1 以太网端口视图。 [SWA] interface GigabitEthernet 1/1 # 配置端口GigabitEthernet 1/1 为Trunk 端口 并允许VLAN10、VLAN 20 的报文通过。 [SWA-Gthernet1/0/1] port link-type trunk [SWA-Gthernet1/0/1] port trunk permit vlan 10 20 [SWA]int e10/1 [SWA-E1/0/1]port acc vlan 10 [SWA-E1/0/2]port acc vlan 20 注: SWB 交换机配置相同 增加路由 [H3C]ip route 0.0.0.0 0.0.0.0 192.168.1.254 [H3C]quit save 端口映像: [H3C]mirroring-group 1 local [H3C]mirroring-group 1 monitor-port GigabitEthernet 1/1/4 [H3C]mirroring-group 1 mirroring-port GigabitEthernet 1/1/1 both 端口汇聚: system-view [H3C]link-aggregation group 1 mode manual [H3C]interface ethernet1/0/1 [H3C-Ethernet1/0...
