H3CWA2620AGN无线局域网接入点设备快速入门6PW104

H3CWA2620AGN无线局域网接入点设备快速入门6PW104_第1页
1/16

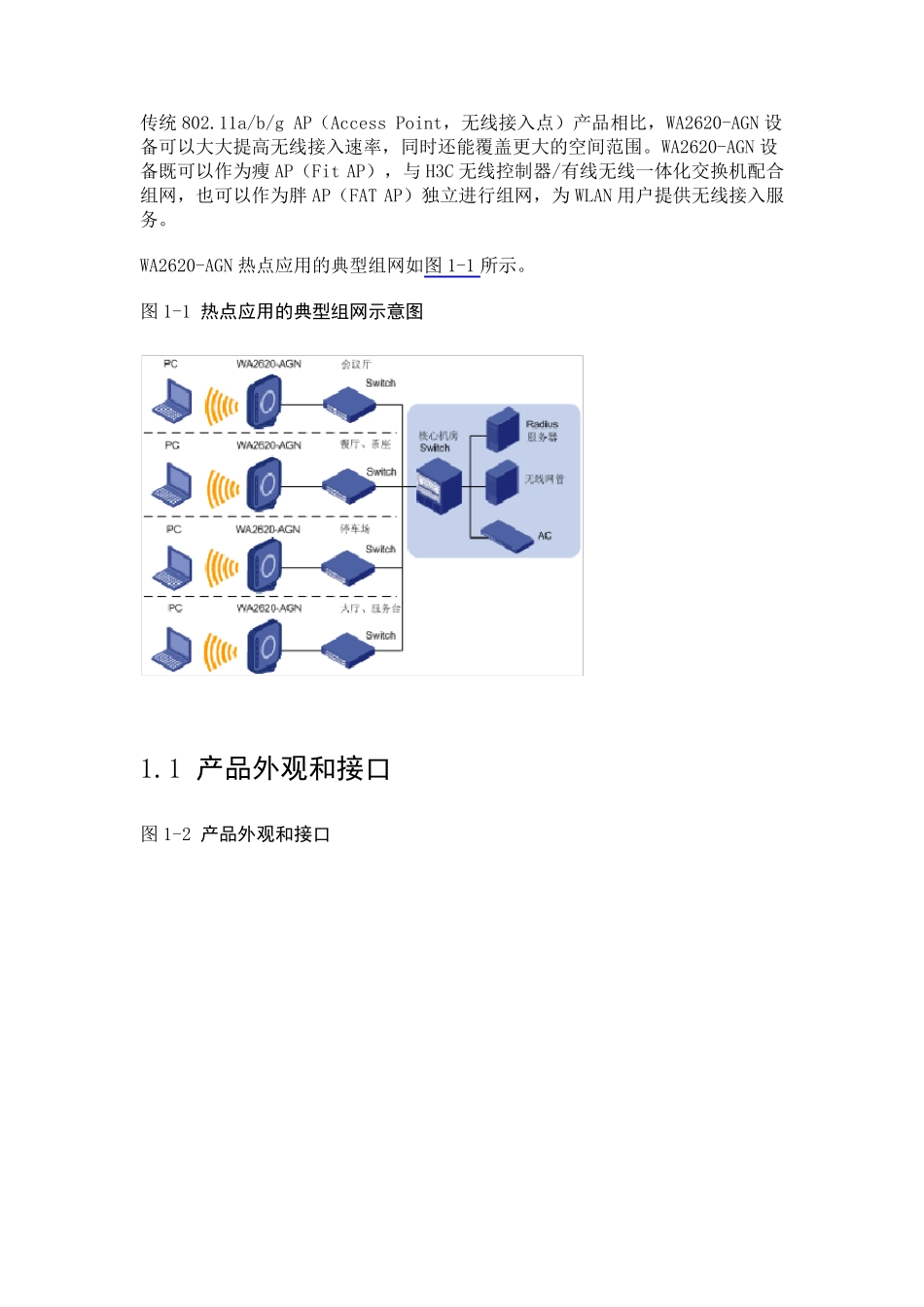

H3CWA2620AGN无线局域网接入点设备快速入门6PW104_第2页
2/16
H3CWA2620AGN无线局域网接入点设备快速入门6PW104_第3页
3/16
目 录 1 概述 1.1 产品外观和接口 1.2 验货 2 安装准备 2.1.1 检查安装条件 2.1.2 准备安装工具 3 安装AP 3.1 墙面方式安装 3.2 桌面方式安装 3.3 吸顶方式安装 3.4 连接电源 3.4.1 通过PoE 交换机方式供电 3.4.2 通过PoE 注入器方式供电 3.4.3 本地供电 3.5 指示灯 4 AP 相关配置 4.1 AP 出厂缺省配置 4.2 登录到AP 1 概述 H3C WA2620-AGN无线局域网接入点设备是杭州华三通信技术有限公司最新研制的、遵循 802.11n Draft2.0标准的高性能双频千兆无线局域网接入点设备。与传统802.11a/b/g AP(Access Point,无线接入点)产品相比,WA2620-AGN 设备可以大大提高无线接入速率,同时还能覆盖更大的空间范围。WA2620-AGN 设备既可以作为瘦 AP(Fit AP),与 H3C 无线控制器/有线无线一体化交换机配合组网,也可以作为胖 AP(FAT AP)独立进行组网,为 WLAN 用户提供无线接入服务。 WA2620-AGN 热点应用的典型组网如图 1-1 所示。 图 1-1 热点应用的典型组网示意图 1.1 产品外观和接口 图 1-2 产品外观和接口 表1-1 接口和配件 接口和配件 描述 以太网接口 提供10/100/1000Base-TX 连接,可以使用超5 类以上标准电缆和标准的RJ-45 连接器,支持802.3af 供电 本地电源接口 支持12VDC 指示灯 指示电源工作状态,具体请参见3.5 指示灯 天馈口 设备内置天线,并提供3 个RSMA(RP-SMA,天馈连接器的接头形式:馈线端为“外螺纹+针”型公头,天线端为“内螺纹+孔”型公头)天馈口,连接可选外接天线。3个天馈口同一时间只支持一种射频模式,可通过软件进行设置 复位按钮 重启 AP 设备 Console 口 仅作为调试使用,缺省配置为9600bps,8bits,不进行奇偶检验,1 位停止位 壁挂安装套件 通过不同的组装方式可以完成墙面方式安装或者桌面方式安装 吸顶安装套件 用于将 AP 设备安装到天花板上 接口和配件 描述 锁孔 锁孔的尺寸为7mm x 3mm x 4mm(长x 宽x高),可以选用标准Kensington 类型的防盗锁 表1-2 重量、尺寸及功耗 产品型号 重量 尺寸 功耗 WA2620-AGN 1000g 200mm×200mm×50mm <13w 1.2 验货 在打开包装盒前,请确认包装盒外观完好,无严重损坏、浸水现象。开箱过程中,不要过分用力或使包装盒中物品受到撞击,否则可能损坏盒中器件。  如 打 开 包 装 盒 过 程 中 发 现 包 装 盒 被 锈 蚀 或...
