H3C路由交换模拟器使用方法VIP专享

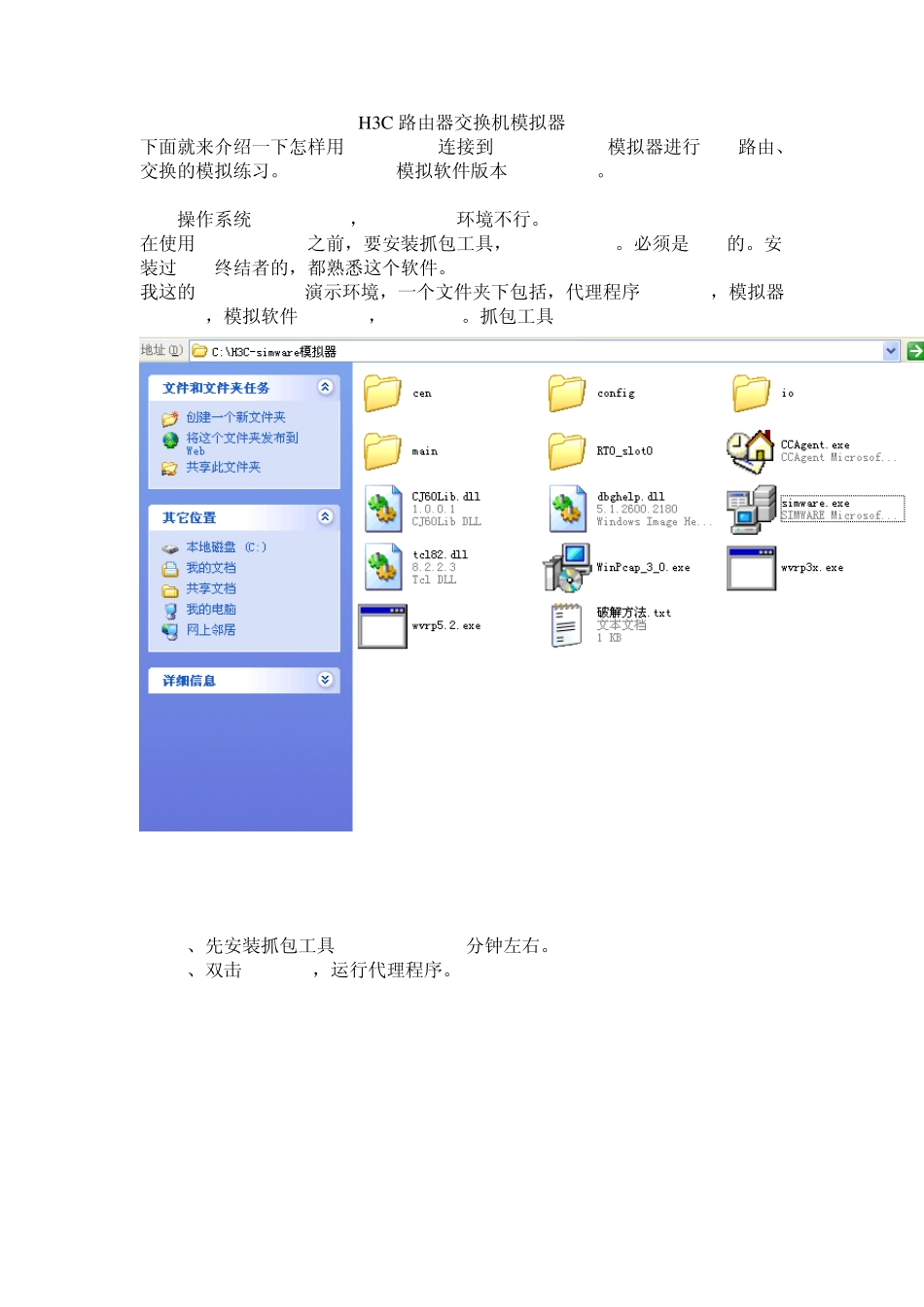

H3C 路由器交换机模拟器 下面就来介绍一下怎样用SecureCRT连接到H3C simware 模拟器进行H3C路由、交换的模拟练习。H3C simware模拟软件版本 wvrp 5.2a。 操作系统 Windows XP，windows 7环境不行。 在使用H3C simware之前，要安装抓包工具，WinPcap 3.0。必须是 3.0的。安装过 P2P终结者的，都熟悉这个软件。 我这的 H3C simware演示环境，一个文件夹下包括，代理程序 CCAgent，模拟器simware，模拟软件 wvrp3.0，wvrp5.2a。抓包工具 WinPcap3.0 1、先安装抓包工具 WinPcap 3.0 1分钟左右。 2、双击 CCAgent，运行代理程序。 工作路径可以选择，默认位置在所在的文件夹下。如果【启动】按钮没有成灰色，可单击启动。单击最小化。点叉，就退出程序了。 3、双击simware，运行模拟器。 4、选择菜单栏的【设置】—>【设置执行文件路径】 5、打开指定源应用程序，在【集中式：】下浏览文件夹找到 wvrp5.2a。点【OK】 6、右键单击左窗格中 SIMWARE列表，选择【添加路由器】 7、添加成功后，右窗格中会显示新加路由器的属性。默认显示名称（可更改）、主机名（即 IP地址）、IP地址（可更改）、描述。运行、停止、升级等按钮。 8、右击 RT1，选择【添加 Board】 9、添加成功后，会显示插板的属性，console 端口号（2000），内存等。 10、右击 board0，选择【添加接口】，可以添加多个接口。接口编号从 0号开始。 11、在右窗格的 Type中，有多种接口类型，这里选择 Ethernet。Peer router 对端路由器，Peer interface 对端接口，用于两台路由器的连接，对应关系要一直，后面会讲到。 12、再添加一个接口，用于连接另一台路由器。接口类型还是 Ethernet。 13、右击 SIMWARE列表，再添加一台路由器（RT2），添加 board0（可看到RT2的 board0的 console Port号是 2001），也让这台路由器有两个接口，接口类型也是 Ethernet。选择路由器 RT2的 Ethernet0接口，Peer router 选择 RT1，Peer interface 选择 Ethernet0。 14、选择，路由器 RT1的 Ethernet0接口，就会看到，模拟器自动完成，对端路由器的连接，可检查一下，是否正确。Peer router ：RT2，Peer interface：Ethernet0。这样就完成了两台路由器的连接。三台或多台路由器的连接，也是按照此方法，添加本地路由器端口，选择对端路由器及对端接口。 15、单击模拟器菜单栏【设置】——>【升级所有运行程序】。之前已把文件路...
