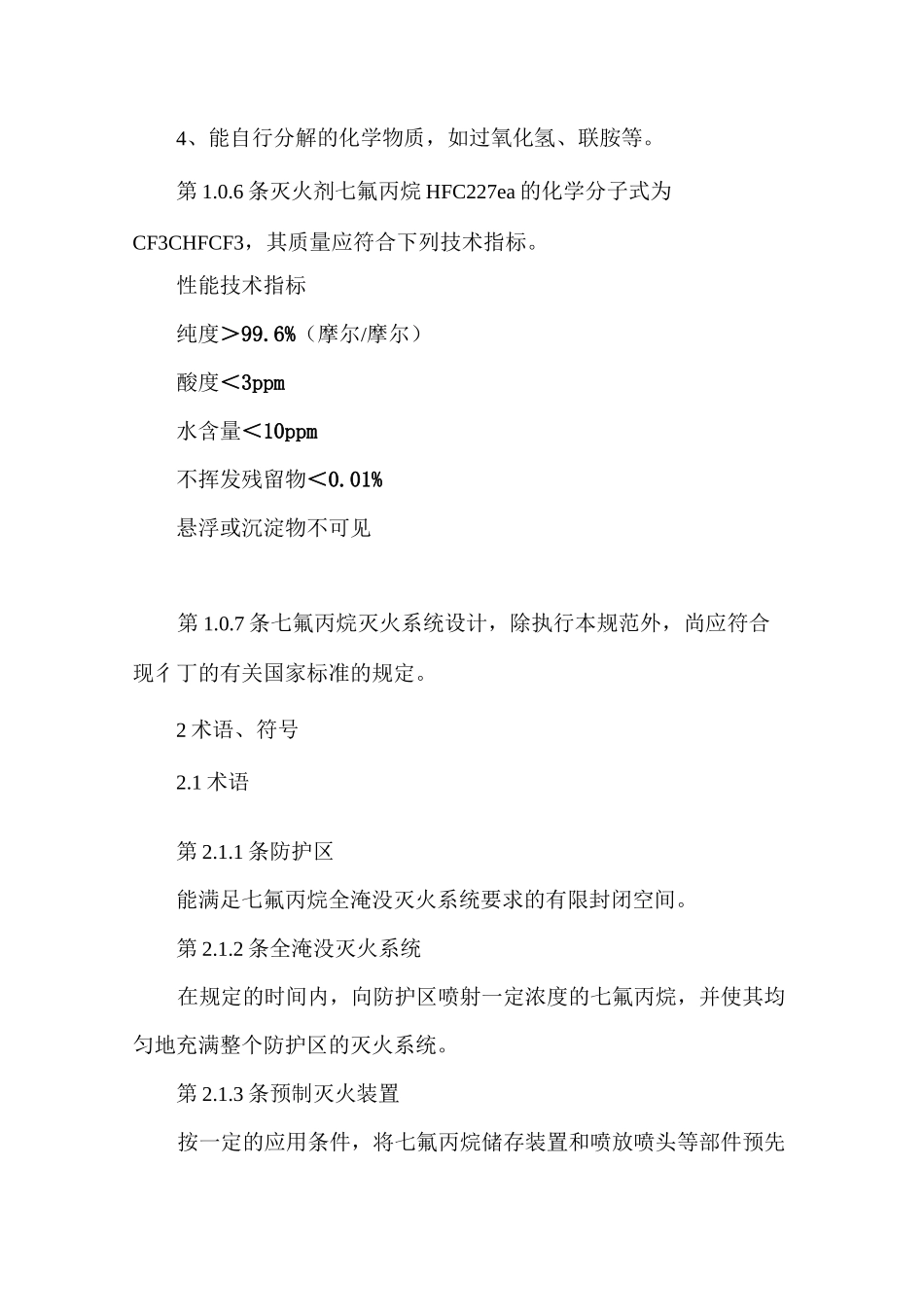

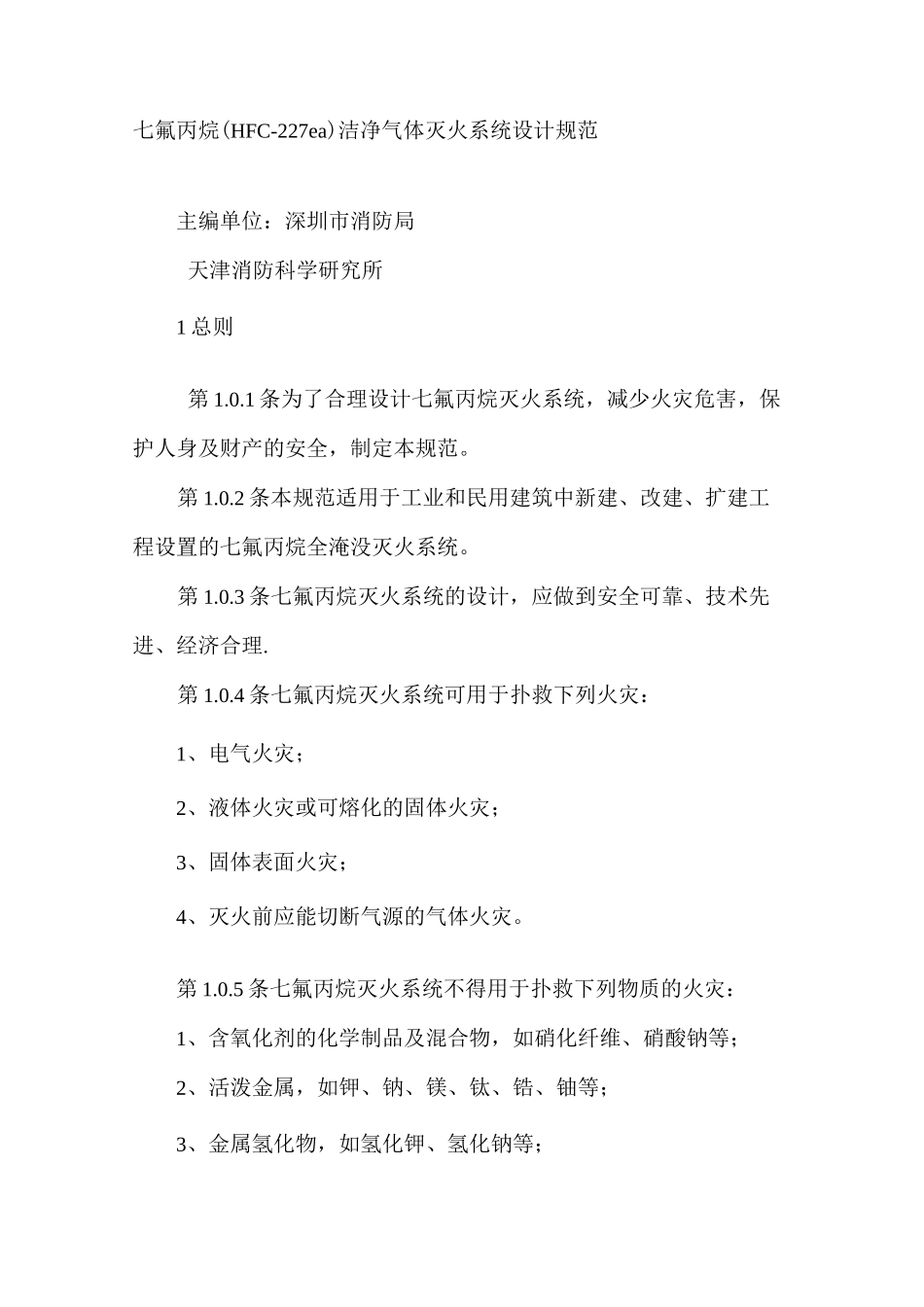

七氟丙烷(HFC-227ea)洁净气体灭火系统设计规范主编单位:深圳市消防局天津消防科学研究所1 总则第 1.0.1 条为了合理设计七氟丙烷灭火系统,减少火灾危害,保护人身及财产的安全,制定本规范。第 1.0.2 条本规范适用于工业和民用建筑中新建、改建、扩建工程设置的七氟丙烷全淹没灭火系统。第 1.0.3 条七氟丙烷灭火系统的设计,应做到安全可靠、技术先进、经济合理.第 1.0.4 条七氟丙烷灭火系统可用于扑救下列火灾:1、电气火灾;2、液体火灾或可熔化的固体火灾;3、固体表面火灾;4、灭火前应能切断气源的气体火灾。第 1.0.5 条七氟丙烷灭火系统不得用于扑救下列物质的火灾:1、含氧化剂的化学制品及混合物,如硝化纤维、硝酸钠等;2、活泼金属,如钾、钠、镁、钛、锆、铀等;3、金属氢化物,如氢化钾、氢化钠等;4、能自行分解的化学物质,如过氧化氢、联胺等。第 1.0.6 条灭火剂七氟丙烷 HFC227ea 的化学分子式为CF3CHFCF3,其质量应符合下列技术指标。性能技术指标纯度>99.6%(摩尔/摩尔)酸度<3ppm水含量<10ppm不挥发残留物<0.01%悬浮或沉淀物不可见第 1.0.7 条七氟丙烷灭火系统设计,除执行本规范外,尚应符合现彳丁的有关国家标准的规定。2 术语、符号2.1 术语第 2.1.1 条防护区能满足七氟丙烷全淹没灭火系统要求的有限封闭空间。第 2.1.2 条全淹没灭火系统在规定的时间内,向防护区喷射一定浓度的七氟丙烷,并使其均匀地充满整个防护区的灭火系统。第 2.1.3 条预制灭火装置按一定的应用条件,将七氟丙烷储存装置和喷放喷头等部件预先组合成套的灭火装置。第 2.1.4 条组合分配系统用一套七氟丙烷储存装置保护两个或两个以上防护区的灭火系统第 2.1.5 条灭火浓度在 101Kpa 大气压和规定的温度条件下,扑灭某种火灾所需七氟丙烷在空气中的最小体积百分比。第 2.1.6 条惰化浓度当引火源加入时,在 101Kpa 大气压和规定的温度条件下,能抑制空气中任意浓度的可燃气体或可燃液体蒸汽的燃烧发生所需的七氟丙烷在空气中的最小体积百分比。第 2.1.7 条浸渍时间在防护区内维持设计规定的七氟丙烷浓度,使火灾完全熄灭所需的时间。第 2.1.8 条充装率充装在储存容器中的七氟丙烷质量与容器的容积之比,单位为kg/m3。第 2.1.9 条泄压口七氟丙烷喷放时,防止防护区过压的开口。2.2 符号表 2.2编号符号单位涵义2.2.1 C%七氟丙烷灭火(或惰化)设计浓度2.2.2 Dmm 管道内径2.2.3 Fccm2 喷头孔口面积2.2.4...
