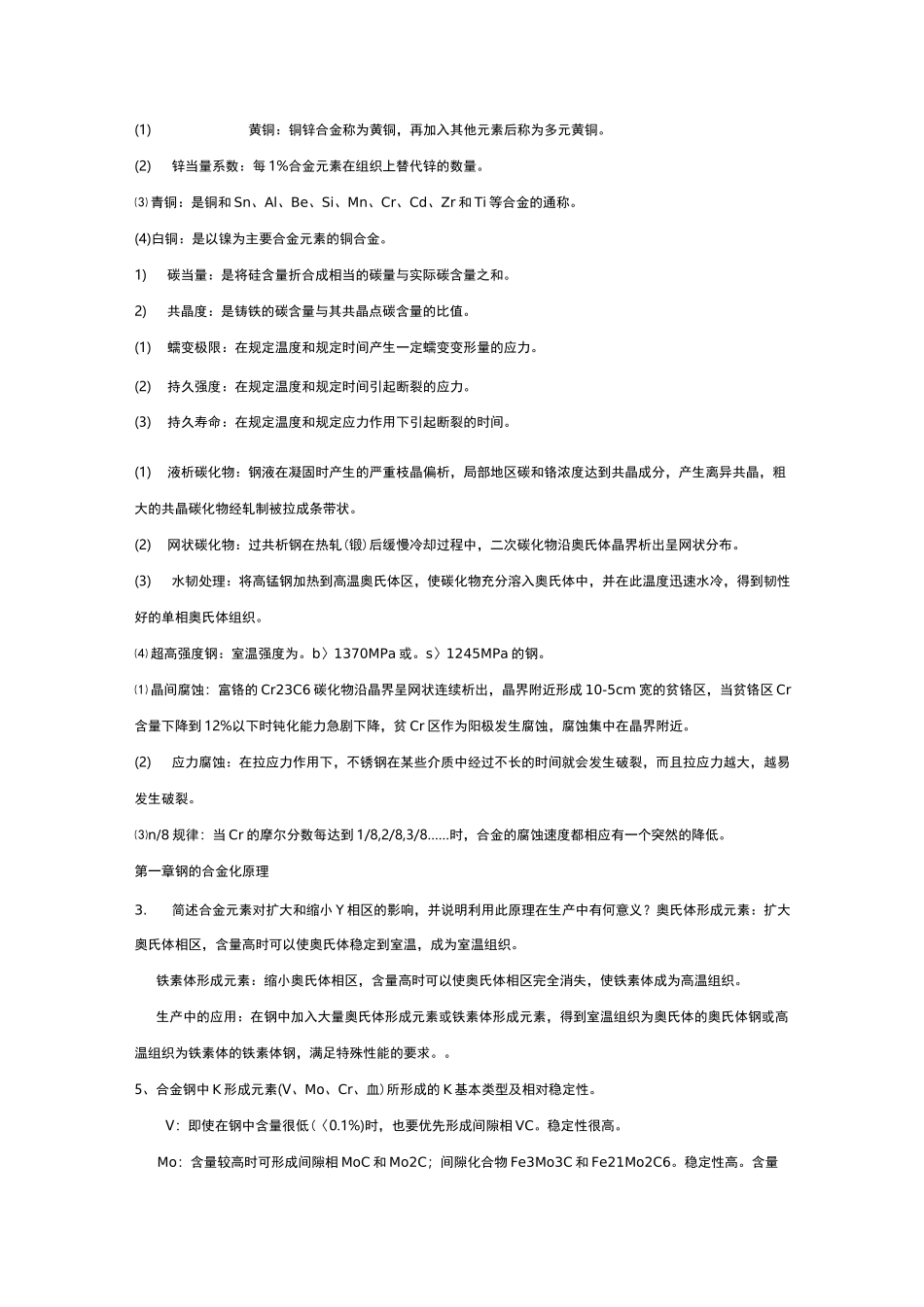

(1)黄铜：铜锌合金称为黄铜，再加入其他元素后称为多元黄铜
(2)锌当量系数：每 1%合金元素在组织上替代锌的数量
⑶ 青铜：是铜和 Sn、Al、Be、Si、Mn、Cr、Cd、Zr 和 Ti 等合金的通称
(4)白铜：是以镍为主要合金元素的铜合金
1)碳当量：是将硅含量折合成相当的碳量与实际碳含量之和
2)共晶度：是铸铁的碳含量与其共晶点碳含量的比值
(1)蠕变极限：在规定温度和规定时间产生一定蠕变变形量的应力
(2)持久强度：在规定温度和规定时间引起断裂的应力
(3)持久寿命：在规定温度和规定应力作用下引起断裂的时间
(1)液析碳化物：钢液在凝固时产生的严重枝晶偏析，局部地区碳和铬浓度达到共晶成分，产生离异共晶，粗大的共晶碳化物经轧制被拉成条带状
(2)网状碳化物：过共析钢在热轧(锻)后缓慢冷却过程中，二次碳化物沿奥氏体晶界析出呈网状分布
(3)水韧处理：将高锰钢加热到高温奥氏体区，使碳化物充分溶入奥氏体中，并在此温度迅速水冷，得到韧性好的单相奥氏体组织
⑷ 超高强度钢：室温强度为
b〉1370MPa 或
s〉1245MPa 的钢
⑴ 晶间腐蚀：富铬的 Cr23C6 碳化物沿晶界呈网状连续析出，晶界附近形成 10-5cm 宽的贫铬区，当贫铬区 Cr含量下降到 12%以下时钝化能力急剧下降，贫 Cr 区作为阳极发生腐蚀，腐蚀集中在晶界附近
(2)应力腐蚀：在拉应力作用下，不锈钢在某些介质中经过不长的时间就会发生破裂，而且拉应力越大，越易发生破裂
⑶n/8 规律：当 Cr 的摩尔分数每达到 1/8,2/8,3/8……时，合金的腐蚀速度都相应有一个突然的降低
第一章钢的合金化原理3
简述合金元素对扩大和缩小 Y 相区的影响，并说明利用此原理在生产中有何意义
奥氏体形成元素：扩大奥氏体相区，含量高时可以使奥氏体稳定到室温，成为室温组织

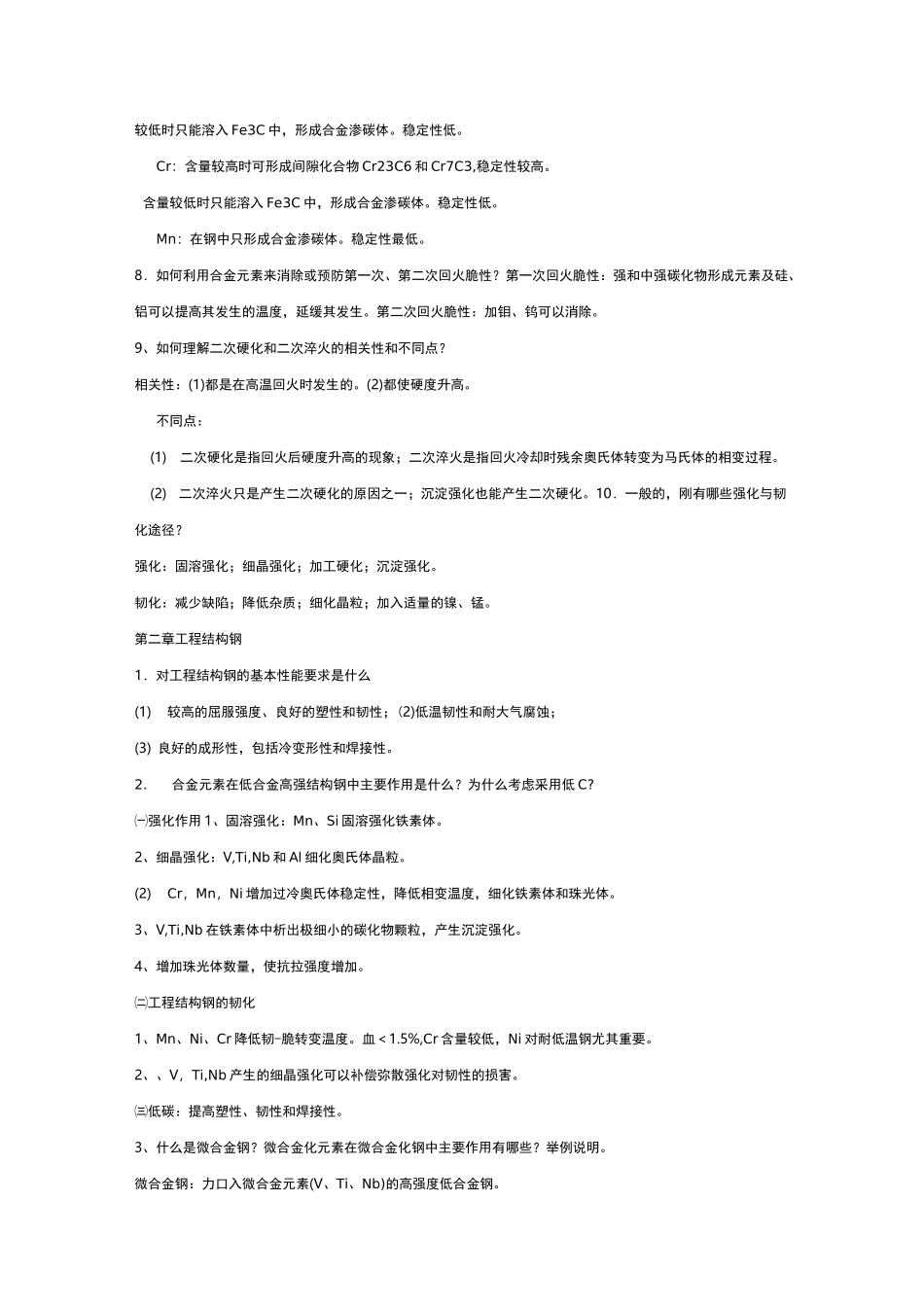

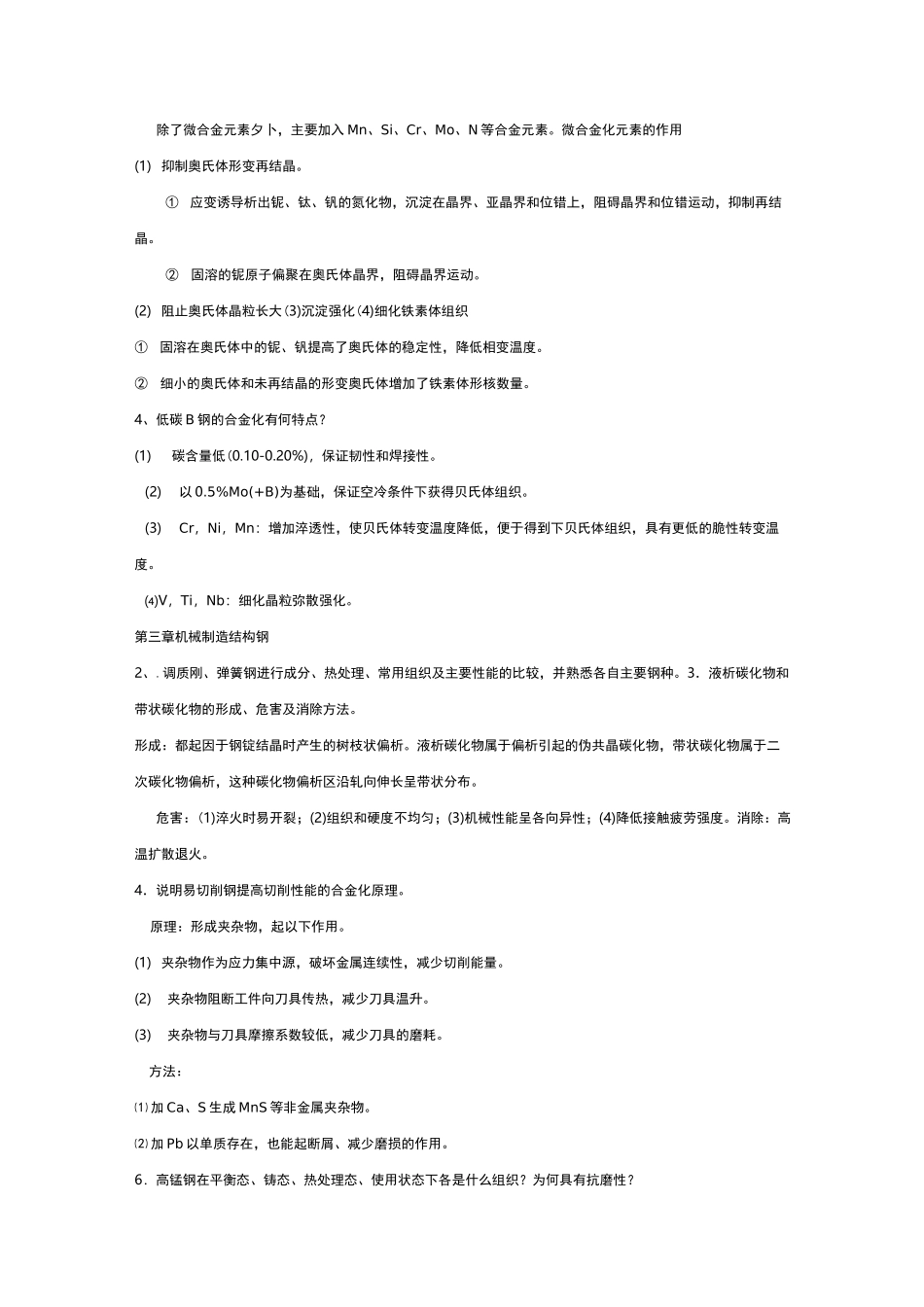

铁素体形成元素：缩小奥氏体相区，含量高时可以
