BZ2300X10000重型板式给料机使用说明书

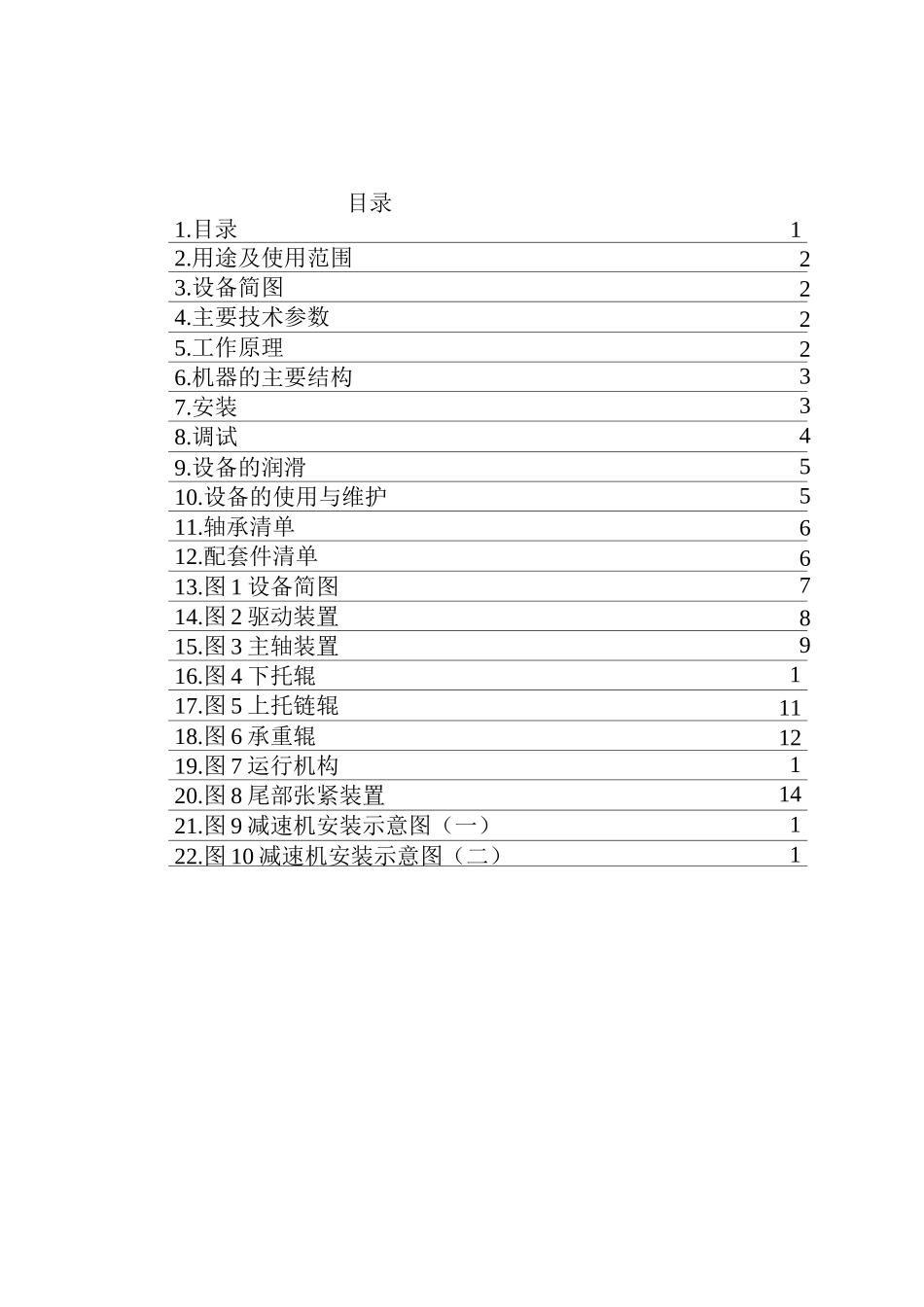

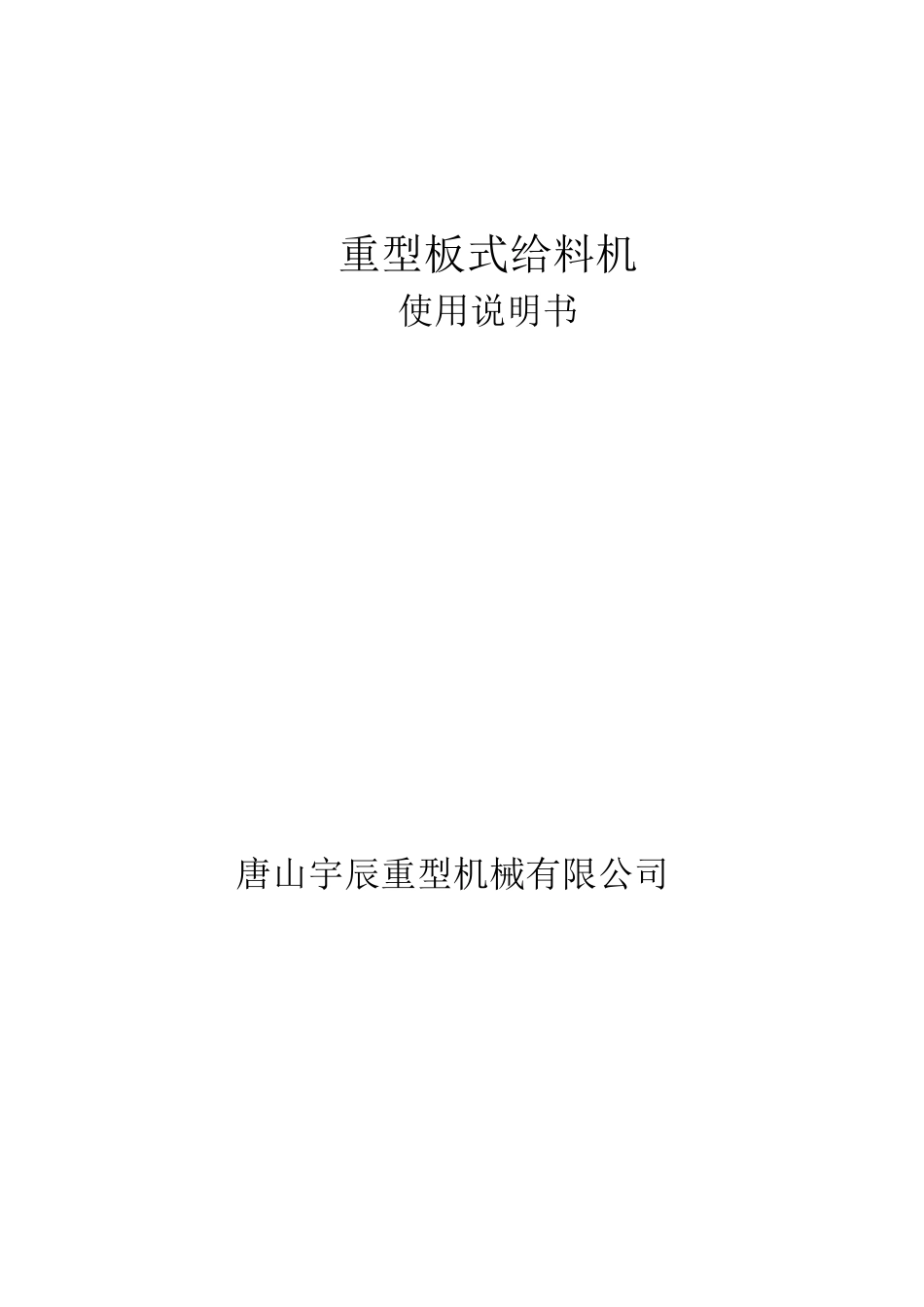

BZ2300X10000重型板式给料机使用说明书_第1页
1/8

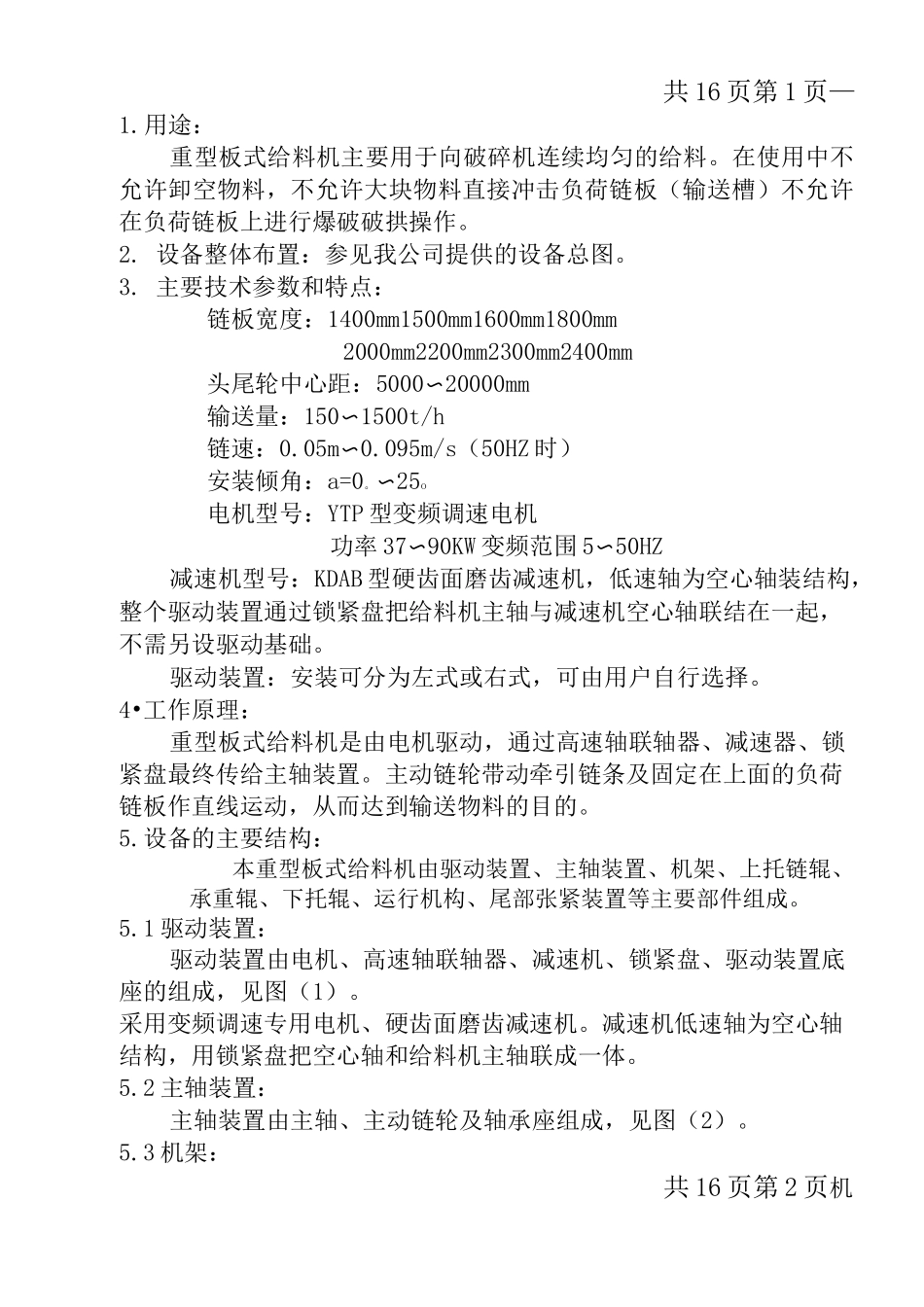

BZ2300X10000重型板式给料机使用说明书_第2页
2/8
BZ2300X10000重型板式给料机使用说明书_第3页
3/8
重型板式给料机使用说明书唐山宇辰重型机械有限公司目录1.目录12.用途及使用范围23.设备简图24.主要技术参数25.工作原理26.机器的主要结构37.安装38.调试49.设备的润滑510.设备的使用与维护511.轴承清单612.配套件清单613.图 1 设备简图714.图 2 驱动装置815.图 3 主轴装置916.图 4 下托辊1017.图 5 上托链辊1118.图 6 承重辊1219.图 7 运行机构1320.图 8 尾部张紧装置1421.图 9 减速机安装示意图(一)1522.图 10 减速机安装示意图(二)1共 16 页第 1 页—1.用途:重型板式给料机主要用于向破碎机连续均匀的给料。在使用中不允许卸空物料,不允许大块物料直接冲击负荷链板(输送槽)不允许在负荷链板上进行爆破破拱操作。2. 设备整体布置:参见我公司提供的设备总图。3. 主要技术参数和特点:链板宽度:1400mm1500mm1600mm1800mm2000mm2200mm2300mm2400mm头尾轮中心距:5000〜20000mm输送量:150〜1500t/h链速:0.05m〜0.095m/s(50HZ 时)安装倾角:a=0。〜25o电机型号:YTP 型变频调速电机功率 37〜90KW 变频范围 5〜50HZ减速机型号:KDAB 型硬齿面磨齿减速机,低速轴为空心轴装结构,整个驱动装置通过锁紧盘把给料机主轴与减速机空心轴联结在一起,不需另设驱动基础。驱动装置:安装可分为左式或右式,可由用户自行选择。4•工作原理:重型板式给料机是由电机驱动,通过高速轴联轴器、减速器、锁紧盘最终传给主轴装置。主动链轮带动牵引链条及固定在上面的负荷链板作直线运动,从而达到输送物料的目的。5.设备的主要结构:本重型板式给料机由驱动装置、主轴装置、机架、上托链辊、承重辊、下托辊、运行机构、尾部张紧装置等主要部件组成。5.1 驱动装置:驱动装置由电机、高速轴联轴器、减速机、锁紧盘、驱动装置底座的组成,见图(1)。采用变频调速专用电机、硬齿面磨齿减速机。减速机低速轴为空心轴结构,用锁紧盘把空心轴和给料机主轴联成一体。5.2 主轴装置:主轴装置由主轴、主动链轮及轴承座组成,见图(2)。5.3 机架:共 16 页第 2 页机架由型钢和钢板组焊而成。5.4 下托辊:下托辊用于支承回程段的负荷链板。托辊由轴、压盖、毡封、轴承、辊体、压注油杯等组成见图(3)。5.5 上托链辊、承重辊:在链板的两侧纵向布置有两排托链辊,支承牵引链条,料仓下部辊子的间距为 310mm,出仓后间距为 400mm 左右,在两排托链辊的中间纵向布置有 1〜3 排承重辊(与链板宽有关)间距与托链辊相同,...
