数控直流电流源

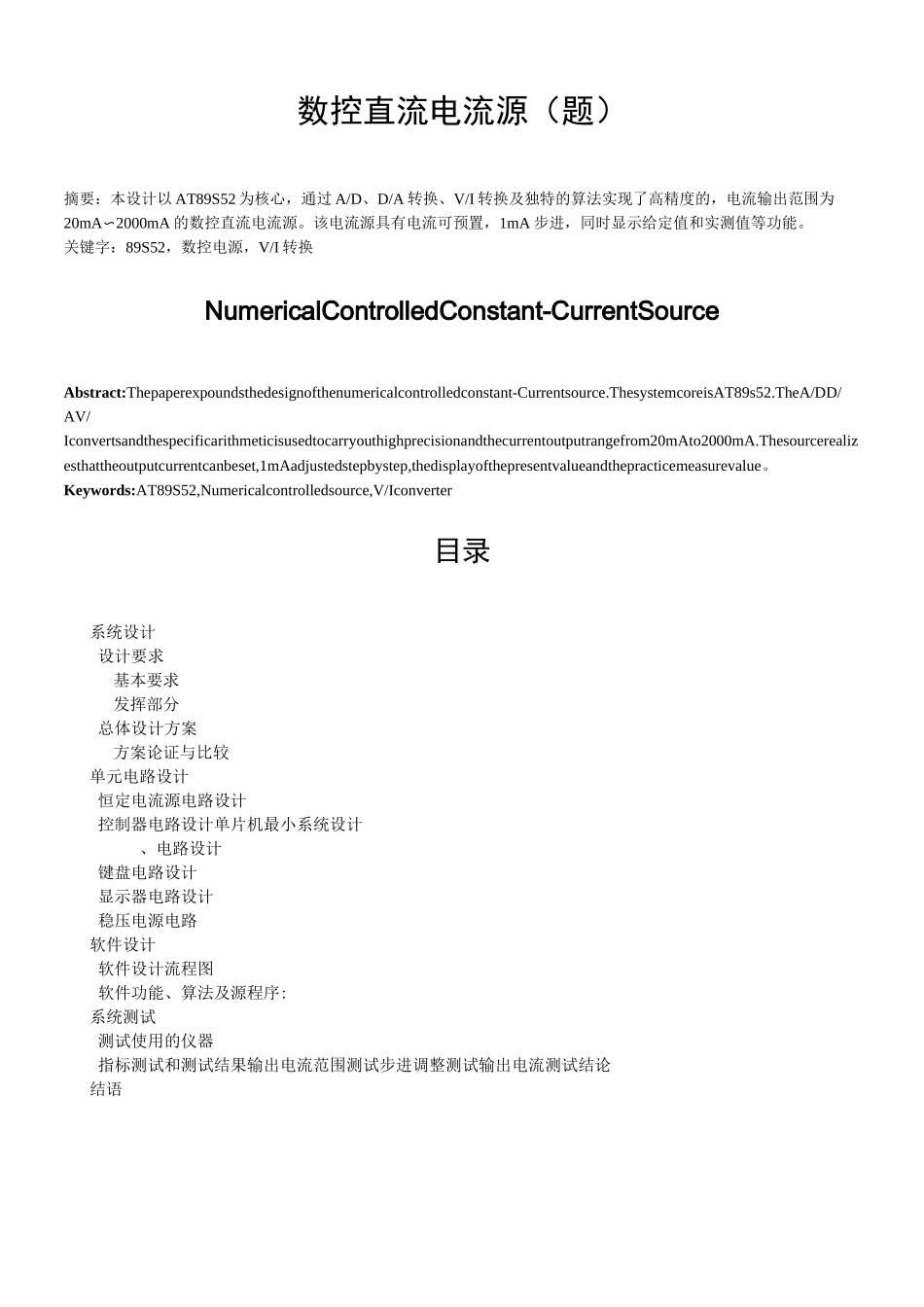

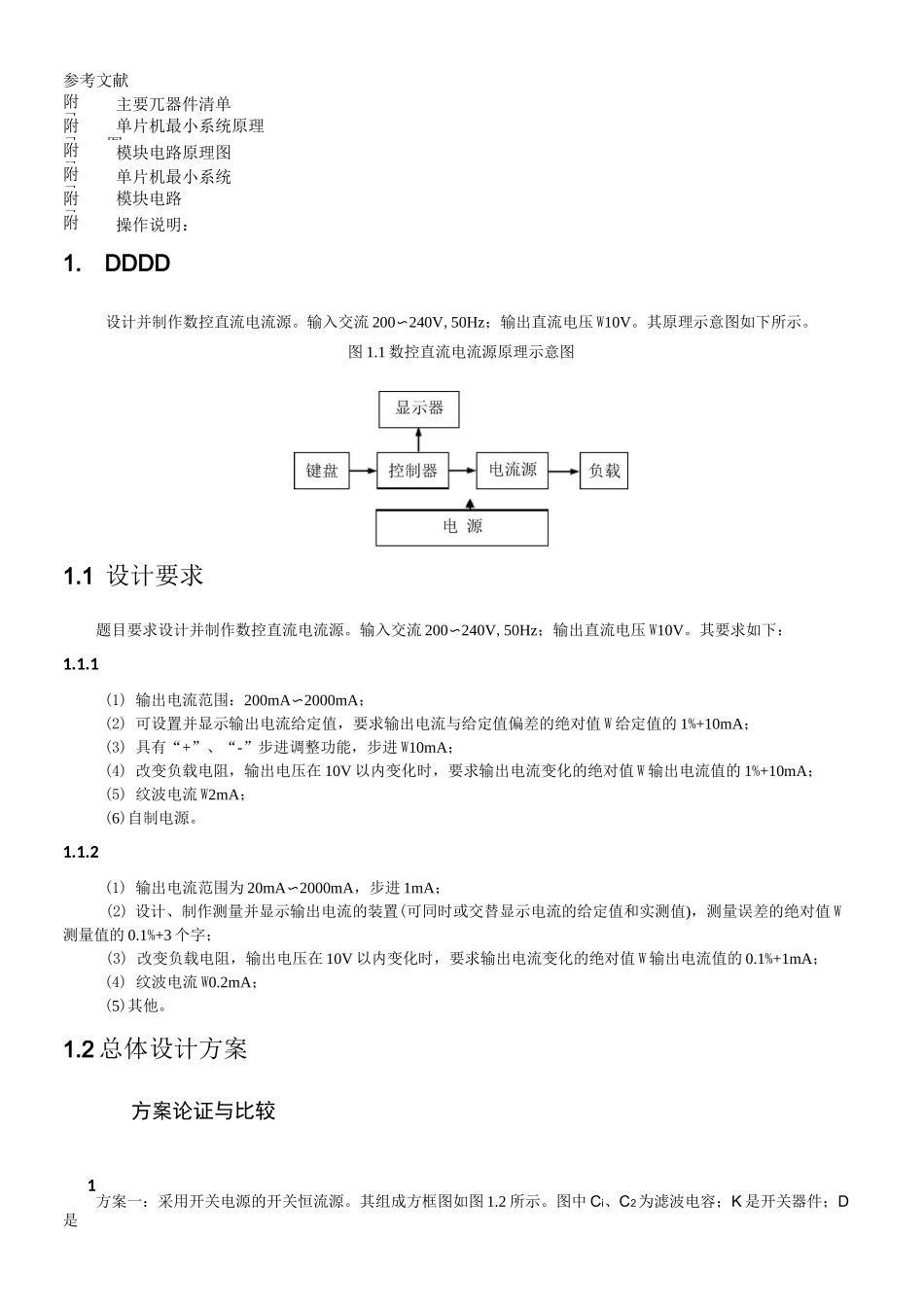

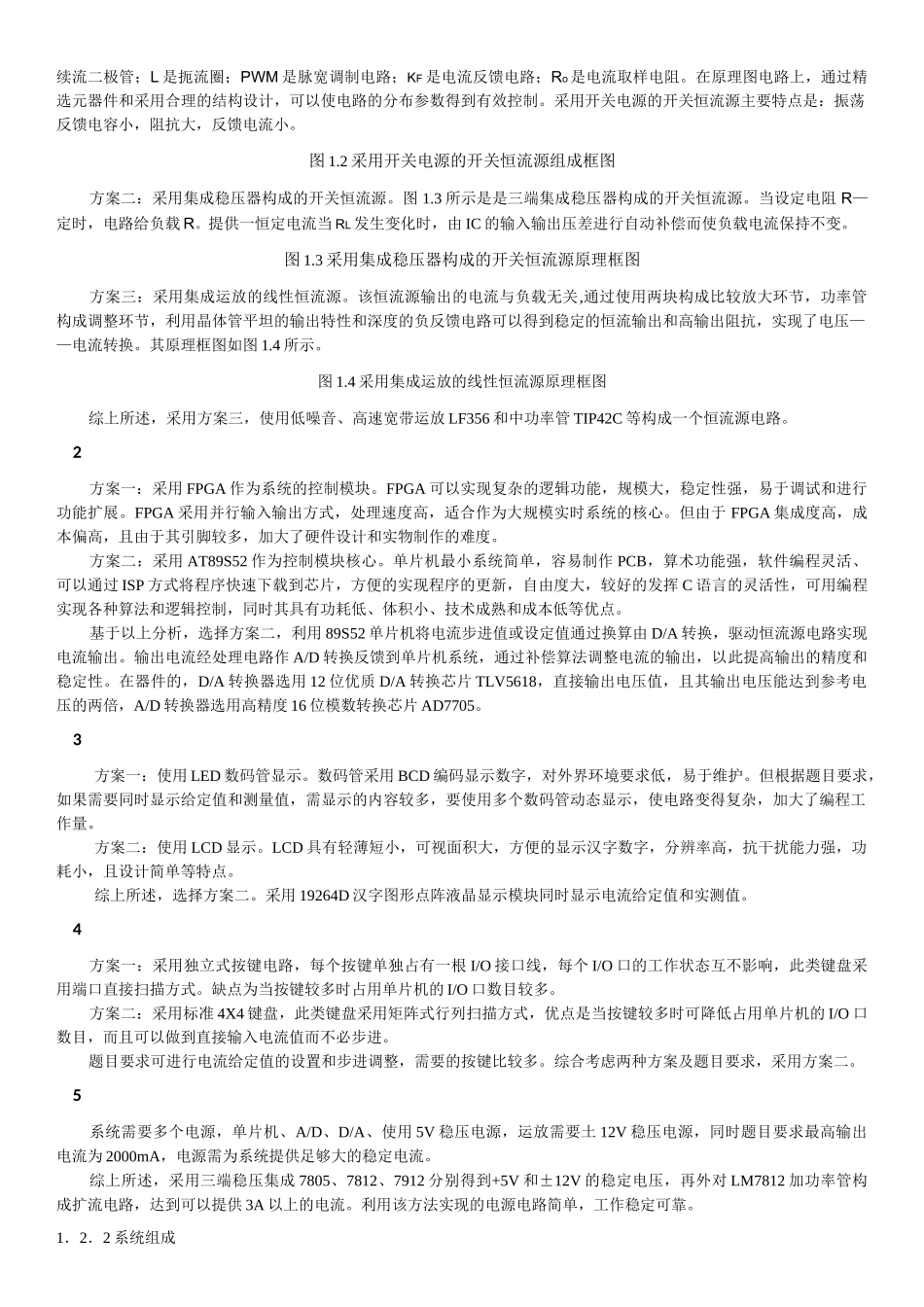

数控直流电流源（题）摘要：本设计以 AT89S52 为核心，通过 A/D、D/A 转换、V/I 转换及独特的算法实现了高精度的，电流输出范围为20mA〜2000mA 的数控直流电流源。该电流源具有电流可预置，1mA 步进，同时显示给定值和实测值等功能。关键字：89S52，数控电源，V/I 转换NumericalControlledConstant-CurrentSourceAbstract:Thepaperexpoundsthedesignofthenumericalcontrolledconstant-Currentsource.ThesystemcoreisAT89s52.TheA/DD/AV/Iconvertsandthespecificarithmeticisusedtocarryouthighprecisionandthecurrentoutputrangefrom20mAto2000mA.Thesourcerealizesthattheoutputcurrentcanbeset,1mAadjustedstepbystep,thedisplayofthepresentvalueandthepracticemeasurevalue。Keywords:AT89S52,Numericalcontrolledsource,V/Iconverter目录系统设计设计要求基本要求发挥部分总体设计方案方案论证与比较单元电路设计恒定电流源电路设计控制器电路设计单片机最小系统设计、电路设计键盘电路设计显示器电路设计稳压电源电路软件设计软件设计流程图软件功能、算法及源程序:系统测试测试使用的仪器指标测试和测试结果输出电流范围测试步进调整测试输出电流测试结论结语1参考文献附录主要兀器件清单附录单片机最小系统原理图附录模块电路原理图附录单片机最小系统附录模块电路附录操作说明：1.DDDD设计并制作数控直流电流源。输入交流 200〜240V,50Hz；输出直流电压 W10V。其原理示意图如下所示。图 1.1 数控直流电流源原理示意图1.1 设计要求题目要求设计并制作数控直流电流源。输入交流 200〜240V,50Hz；输出直流电压 W10V。其要求如下：1.1.1(1) 输出电流范围：200mA〜2000mA；(2) 可设置并显示输出电流给定值，要求输出电流与给定值偏差的绝对值 W 给定值的 1%+10mA；(3) 具有“+”、“-”步进调整功能，步进 W10mA；(4) 改变负载电阻，输出电压在 10V 以内变化时，要求输出电流变化的绝对值 W 输出电流值的 1%+10mA；(5) 纹波电流 W2mA；(6)自制电源。1.1.2(1) 输出电流范围为 20mA〜2000mA，步进 1mA；(2) 设计、制作测量并显示输出电流的装置(可同时或交替显示电流的给定值和实测值)，测量误差的绝对值 W测量值的 0.1%+3 个字；(3) 改变负载电阻，输出电压在 10V 以内变化时，要求输出电流变化的绝对值 W 输出电流值的 0.1%+1mA；(4) 纹波电流 W0.2mA；(5)其他。1.2 总体设计方案方案论证与比较...
