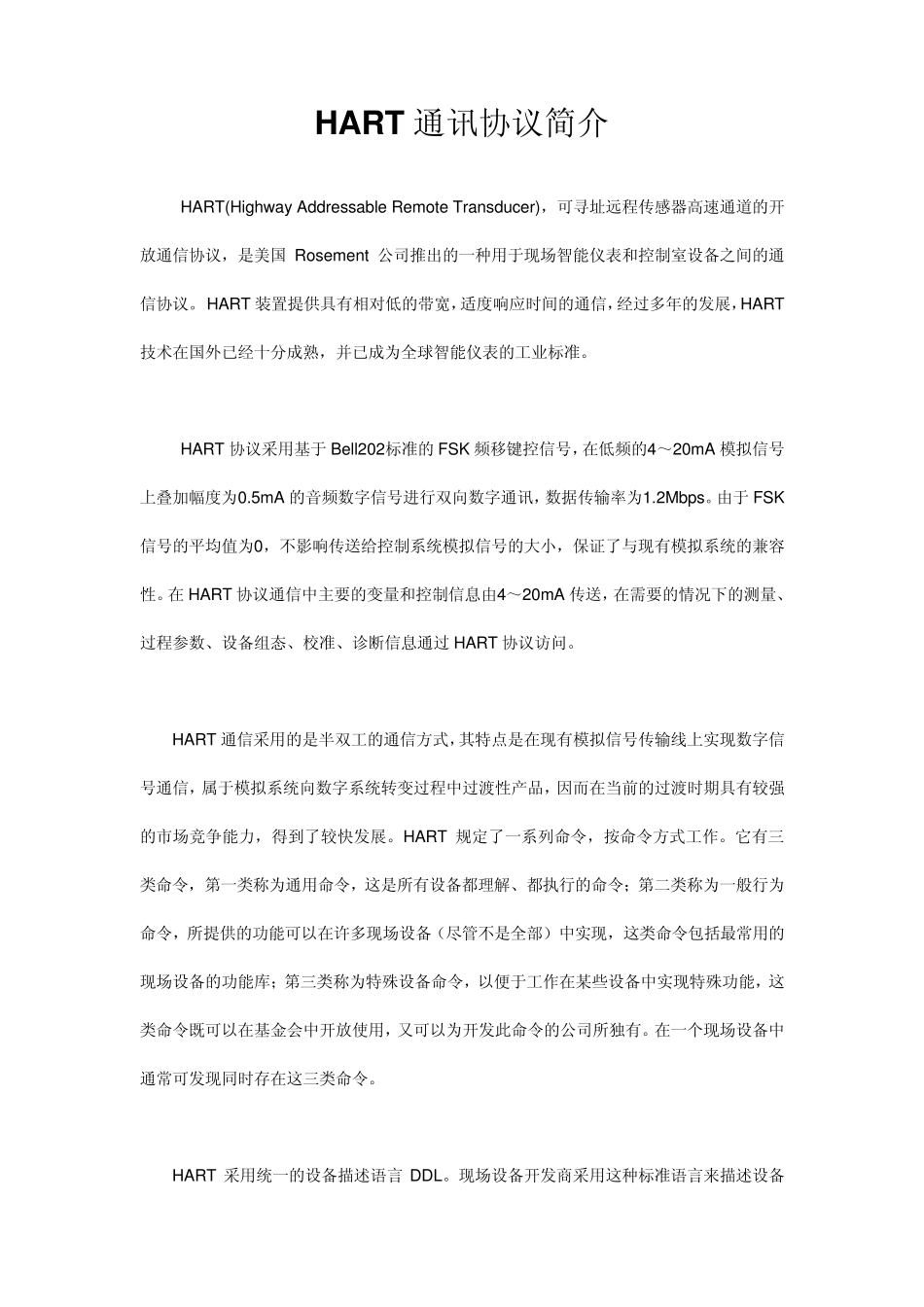

HART通讯协议简介 HART(Highway Addressable Remote Transducer)，可寻址远程传感器高速通道的开放通信协议，是美国 Rosement 公司推出的一种用于现场智能仪表和控制室设备之间的通信协议。 HART 装置提供具有相对低的带宽，适度响应时间的通信，经过多年的发展，HART技术在国外已经十分成熟，并已成为全球智能仪表的工业标准。 HART 协议采用基于 Bell202标准的 FSK 频移键控信号，在低频的4～20mA 模拟信号上叠加幅度为0.5mA 的音频数字信号进行双向数字通讯，数据传输率为1.2Mbps。由于 FSK信号的平均值为0，不影响传送给控制系统模拟信号的大小，保证了与现有模拟系统的兼容性。在 HART 协议通信中主要的变量和控制信息由4～20mA 传送，在需要的情况下的测量、过程参数、设备组态、校准、诊断信息通过 HART 协议访问。 HART 通信采用的是半双工的通信方式，其特点是在现有模拟信号传输线上实现数字信号通信，属于模拟系统向数字系统转变过程中过渡性产品，因而在当前的过渡时期具有较强的市场竞争能力，得到了较快发展。HART 规定了一系列命令，按命令方式工作。它有三类命令，第一类称为通用命令，这是所有设备都理解、都执行的命令；第二类称为一般行为命令，所提供的功能可以在许多现场设备（尽管不是全部）中实现，这类命令包括最常用的现场设备的功能库；第三类称为特殊设备命令，以便于工作在某些设备中实现特殊功能，这类命令既可以在基金会中开放使用，又可以为开发此命令的公司所独有。在一个现场设备中通常可发现同时存在这三类命令。 HART 采用统一的设备描述语言 DDL。现场设备开发商采用这种标准语言来描述设备特性，由HART 基金会负责登记管理这些设备描述并把它们编为设备描述字典，主设备运用DDL 技术来理解这些设备的特性参数而不必为这些设备开发专用接口。但由于这种模拟数字混合信号制，导致难以开发出一种能满足各公司要求的通信接口芯片。HART 能利用总线供电，可满足本质安全防爆要求，并可组成由手持编程器与管理系统主机作为主设备的双主设备系统。 HART 通信协议综述 1概述 HART 协议已经有很长一段时间了，它仍然是一种很好的选择。HART 是工厂自动化领域中采用的一种通信协议。虽然每种协议都有其各自的优点，但就综合性能而言，HART 是最佳的解决方案：它可获取增值设备和数字方式的诊断信息，同时还可以与现有的4-20mA 自动化结构体系相兼容。 2 HART是什么？ HART（...
