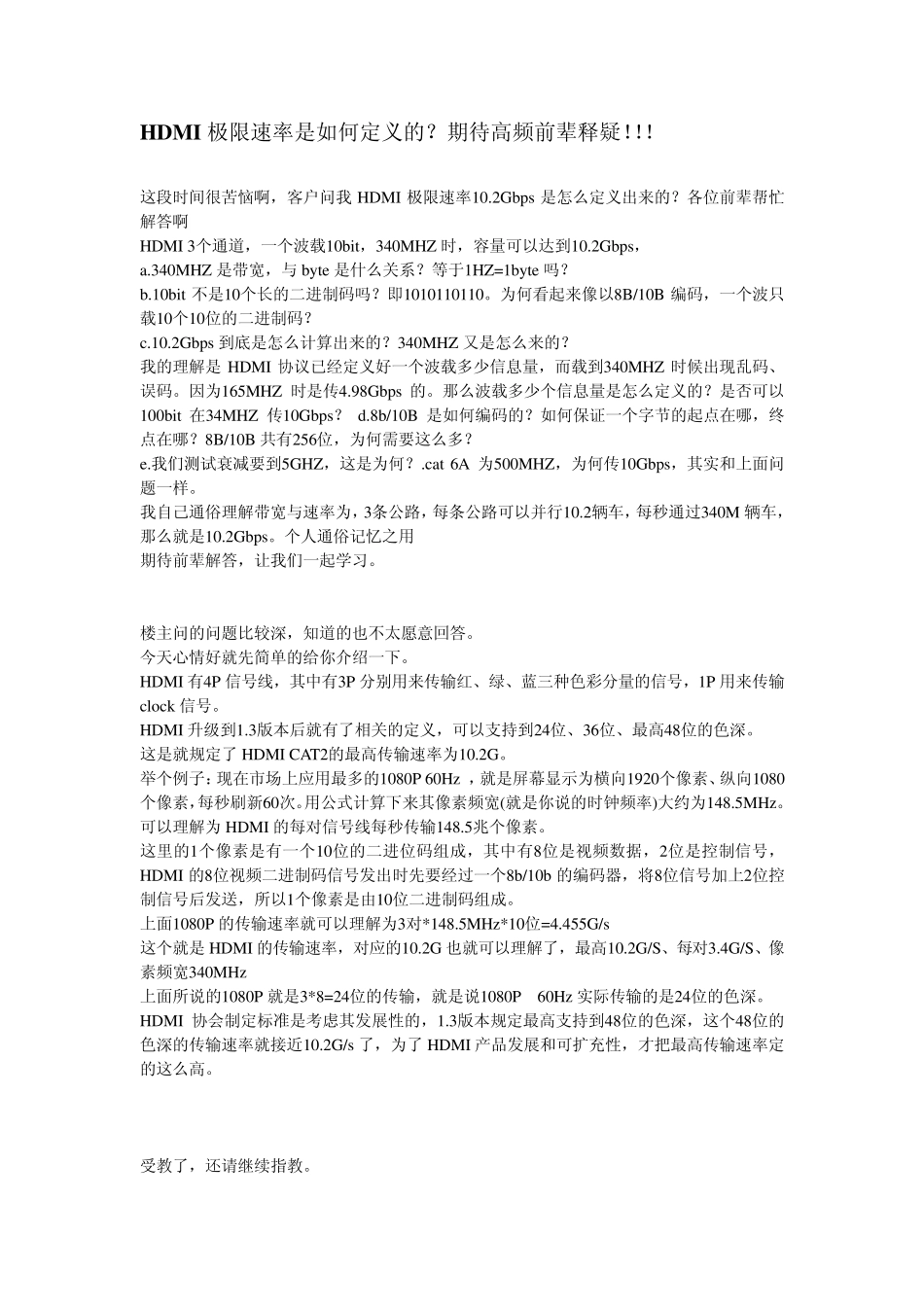

HDMI极限速率是如何定义的_第1页
1/6

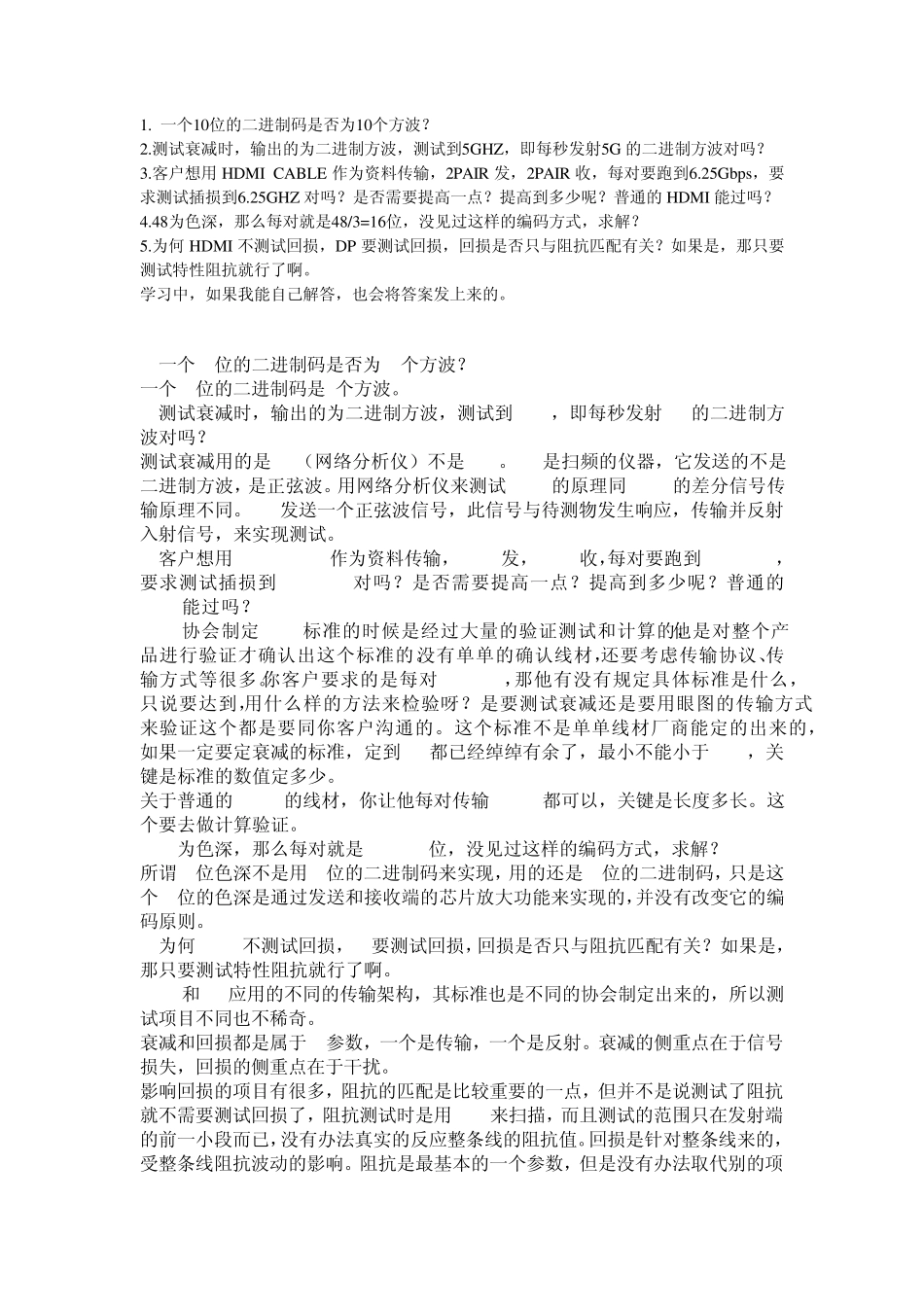

HDMI极限速率是如何定义的_第2页
2/6

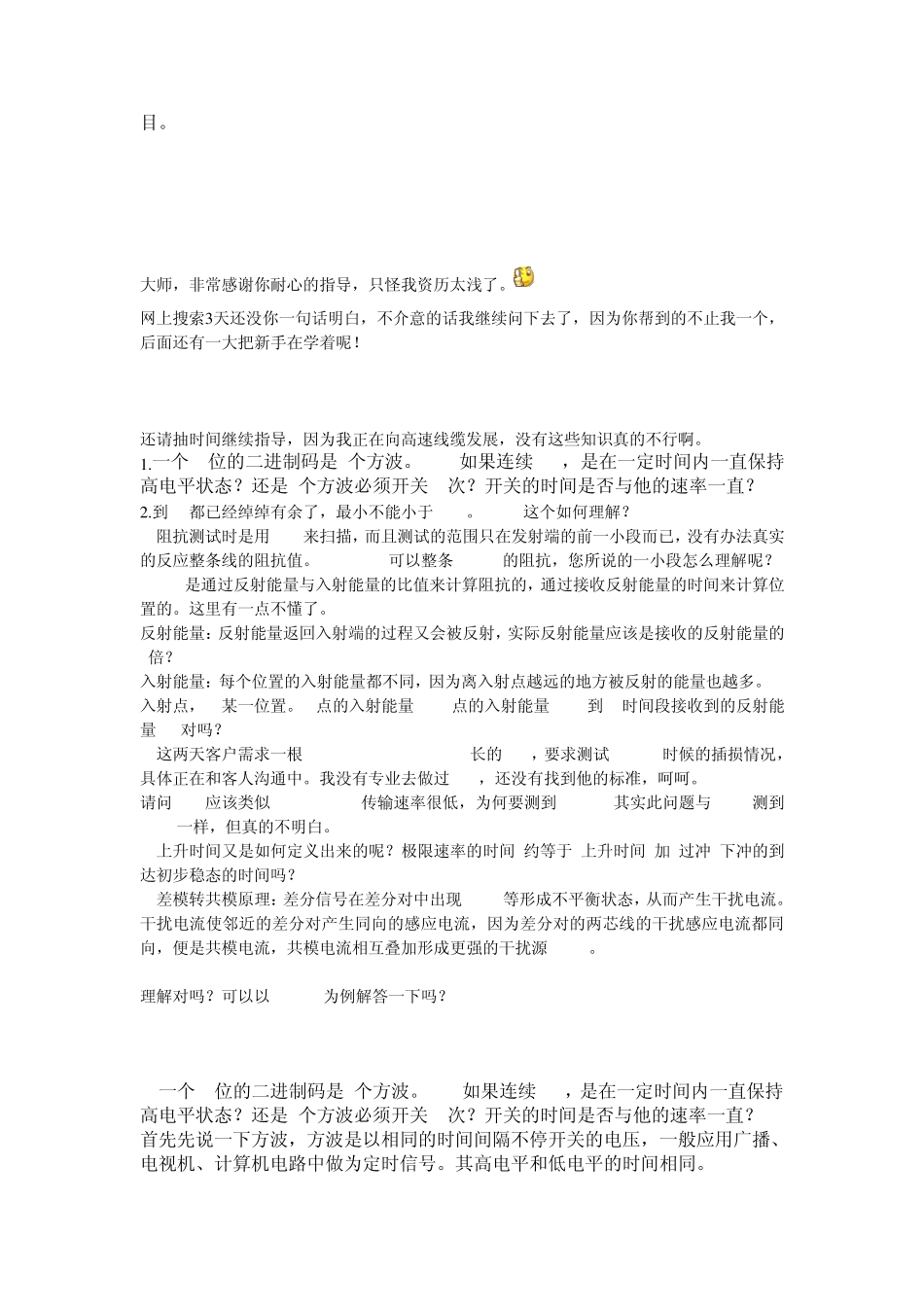

HDMI极限速率是如何定义的_第3页
3/6
HDM I 极限速率是如何定义的?期待高频前辈释疑!!! 这段时间很苦恼啊,客户问我HDMI 极限速率10.2Gbps 是怎么定义出来的?各位前辈帮忙解答啊 HDMI 3个通道,一个波载10bit,340MHZ 时,容量可以达到10.2Gbps, a.340MHZ 是带宽,与byte 是什么关系?等于1HZ=1byte 吗? b.10bit 不是10个长的二进制码吗?即1010110110。为何看起来像以8B/10B 编码,一个波只载10个10位的二进制码? c.10.2Gbps 到底是怎么计算出来的?340MHZ 又是怎么来的? 我的理解是HDMI 协议已经定义好一个波载多少信息量,而载到340MHZ 时候出现乱码、误码。因为165MHZ 时是传4.98Gbps 的。那么波载多少个信息量是怎么定义的?是否可以100bit 在34MHZ 传10Gbps? d.8b/10B 是如何编码的?如何保证一个字节的起点在哪,终点在哪?8B/10B 共有256位,为何需要这么多? e.我们测试衰减要到5GHZ,这是为何?.cat 6A 为500MHZ,为何传10Gbps,其实和上面问题一样。 我自己通俗理解带宽与速率为,3条公路,每条公路可以并行10.2辆车,每秒通过340M 辆车,那么就是10.2Gbps。个人通俗记忆之用 期待前辈解答,让我们一起学习。 楼主问的问题比较深,知道的也不太愿意回答。 今天心情好就先简单的给你介绍一下。 HDMI 有4P 信号线,其中有3P 分别用来传输红、绿、蓝三种色彩分量的信号,1P 用来传输clock 信号。 HDMI 升级到1.3版本后就有了相关的定义,可以支持到24位、36位、最高48位的色深。 这是就规定了 HDMI CAT2的最高传输速率为10.2G。 举个例子:现在市场上应用最多的1080P 60Hz ,就是屏幕显示为横向1920个像素、纵向1080个像素,每秒刷新60次。用公式计算下来其像素频宽(就是你说的时钟频率)大约为148.5MHz。 可以理解为HDMI 的每对信号线每秒传输148.5兆个像素。 这里的1个像素是有一个10位的二进位码组成,其中有8位是视频数据,2位是控制信号,HDMI 的8位视频二进制码信号发出时先要经过一个8b/10b 的编码器,将8位信号加上2位控制信号后发送,所以1个像素是由10位二进制码组成。 上面1080P 的传输速率就可以理解为3对*148.5MHz*10位=4.455G/s 这个就是HDMI 的传输速率,对应的10.2G 也就可以理解了,最高10.2G/S、每对3.4G/S、像素频宽340MHz 上面所说的1080P 就是3*8=24位的传输,就是说1080P 60Hz 实际传输的是24位的色深。 HDMI 协会制定标准是考虑其发展性的,1.3版本规定最高支持到48位的色...
