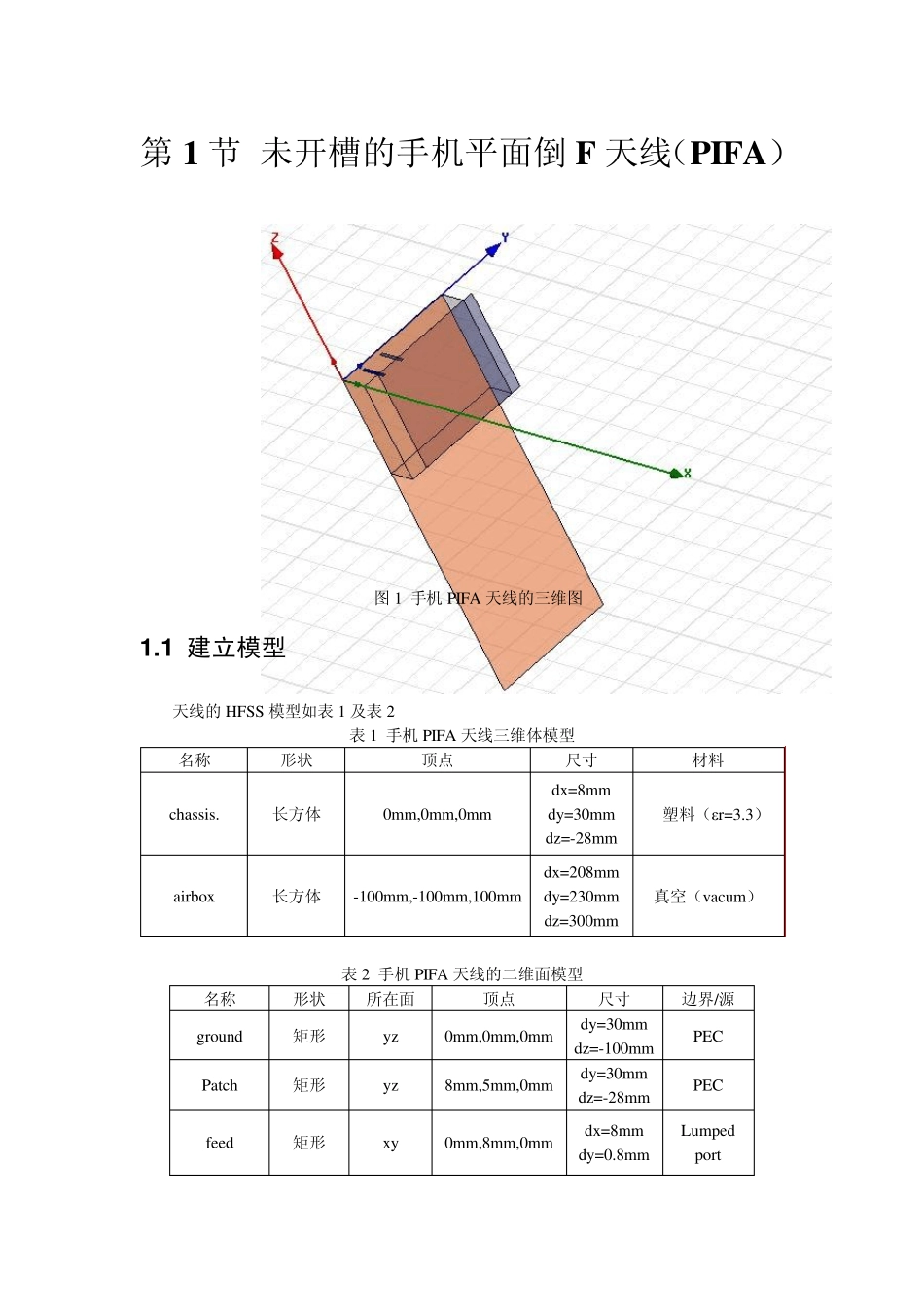

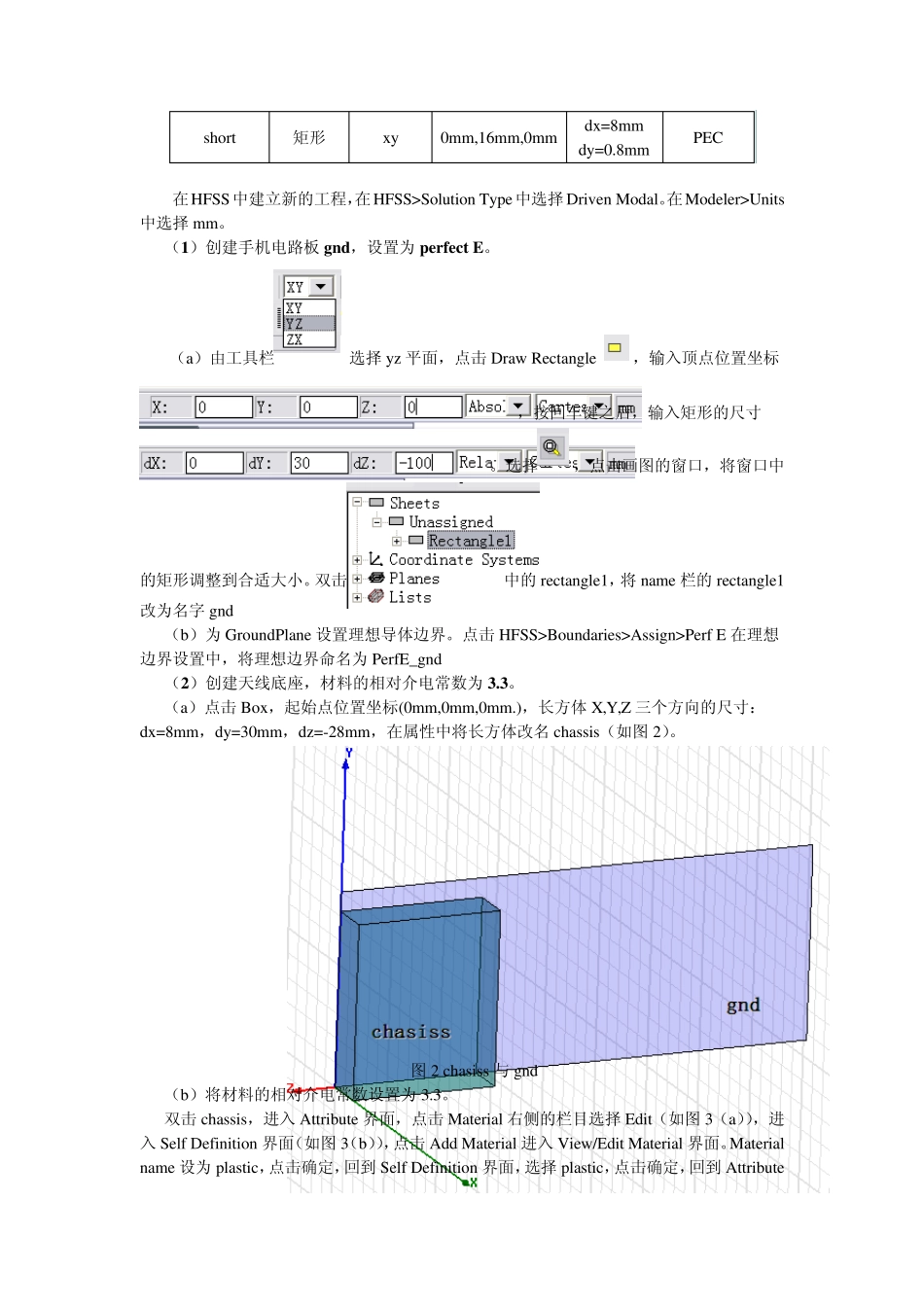

第1 节 未开槽的手机平面倒F 天线（P IFA） 图1 手机PIFA 天线的三维图 1 .1 建立模型 天线的HFSS 模型如表 1 及表 2 表 1 手机PIFA 天线三维体模型 名称 形状 顶点 尺寸 材料 chassis. 长方体 0mm,0mm,0mm dx=8mm dy=30mm dz=-28mm 塑料（εr=3.3） airbox 长方体 -100mm,-100mm,100mm dx=208mm dy=230mm dz=300mm 真空（vacum） 表 2 手机PIFA 天线的二维面模型 名称 形状 所在面 顶点 尺寸 边界/源 ground 矩形 yz 0mm,0mm,0mm dy=30mm dz=-100mm PEC Patch 矩形 yz 8mm,5mm,0mm dy=30mm dz=-28mm PEC feed 矩形 xy 0mm,8mm,0mm dx=8mm dy=0.8mm Lumped port short 矩形 xy 0mm,16mm,0mm dx=8mm dy=0.8mm PEC 在HFSS中建立新的工程，在HFSS>Solution Type中选择Driven Modal。在Modeler>Units中选择mm。 （1）创建手机电路板 gnd，设置为 perfect E。 （a）由工具栏选择yz 平面，点击 Draw Rectangle ，输入顶点位置坐标，按回车键之后，输入矩形的尺寸。选择，点击画图的窗口，将窗口中的矩形调整到合适大小。双击中的rectangle1，将 name 栏的rectangle1改为名字 gnd （b）为 GroundPlane 设置理想导体边界。点击 HFSS>Boundaries>Assign>Perf E 在理想边界设置中，将理想边界命名为 PerfE_gnd （2）创建天线底座，材料的相对介电常数为 3.3。 （a）点击 Box，起始点位置坐标(0mm,0mm,0mm.)，长方体 X,Y,Z 三个方向的尺寸：dx=8mm，dy=30mm，dz=-28mm，在属性中将长方体改名 chassis（如图 2）。 图 2 chasiss 与 gnd （b）将材料的相对介电常数设置为 3.3。 双击 chassis，进入 Attribute 界面，点击 Material 右侧的栏目选择Edit（如图 3（a）），进入 Self Definition 界面（如图 3（b）），点击 Add Material 进入 View/Edit Material 界面。Material name 设为 plastic，点击确定，回到 Self Definition 界面，选择plastic，点击确定，回到 Attribute界面，此时Material 右侧栏目变为“plastic”，点击确定。 （a） (b) (c) 图3 设置材料界面 （3）创建Patch，设置为perfect E。. （a）选择yz 平面,点击Rectangle，起始点位置坐标（8mm,5mm,0mm）,长、宽尺寸分别为：dy=30mm,dz=-28mm，在属性中选择改名为Patch（如图4）。 （b）为Patch 设置理想导体边界，点击HFSS>Boundarie...
