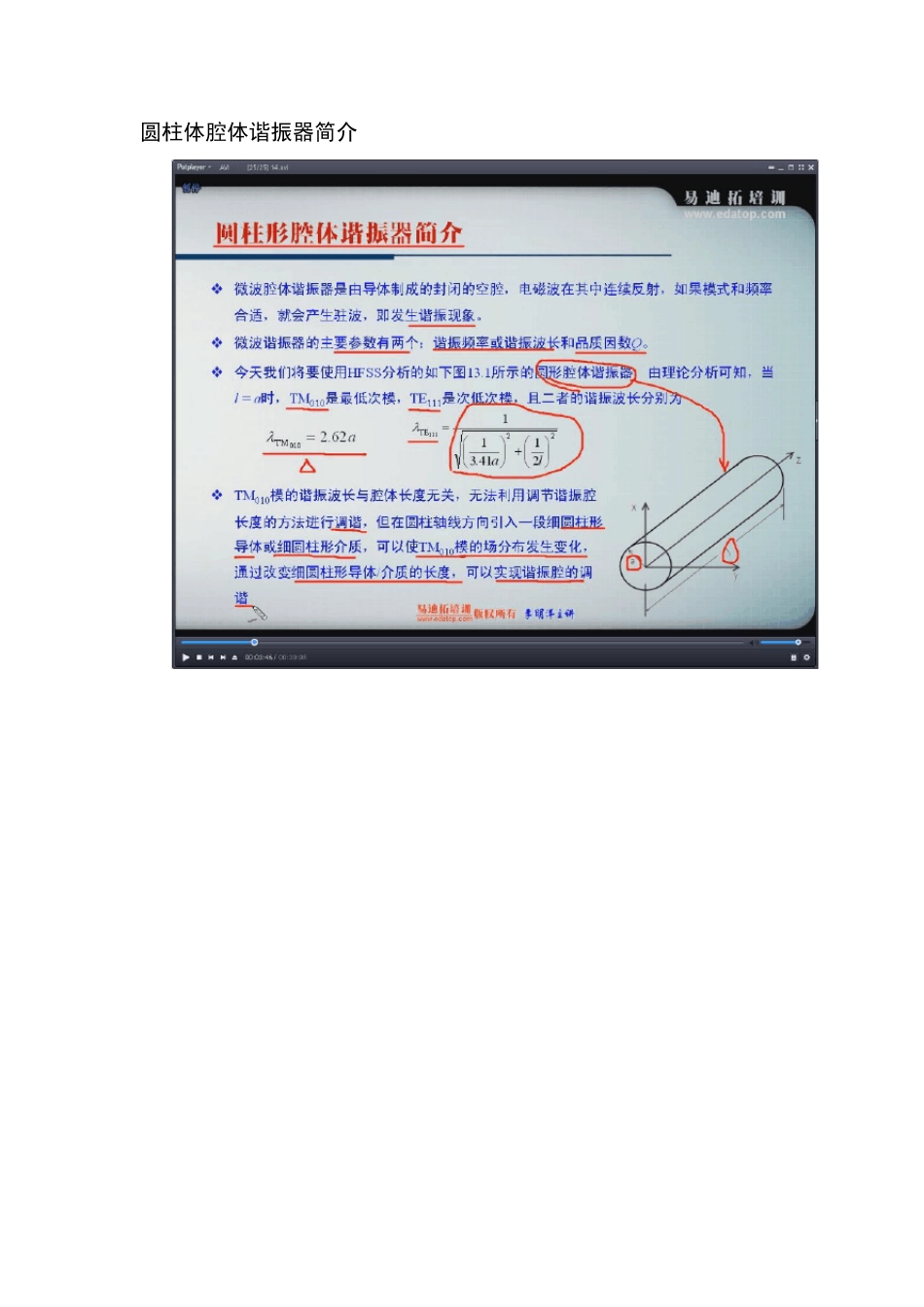

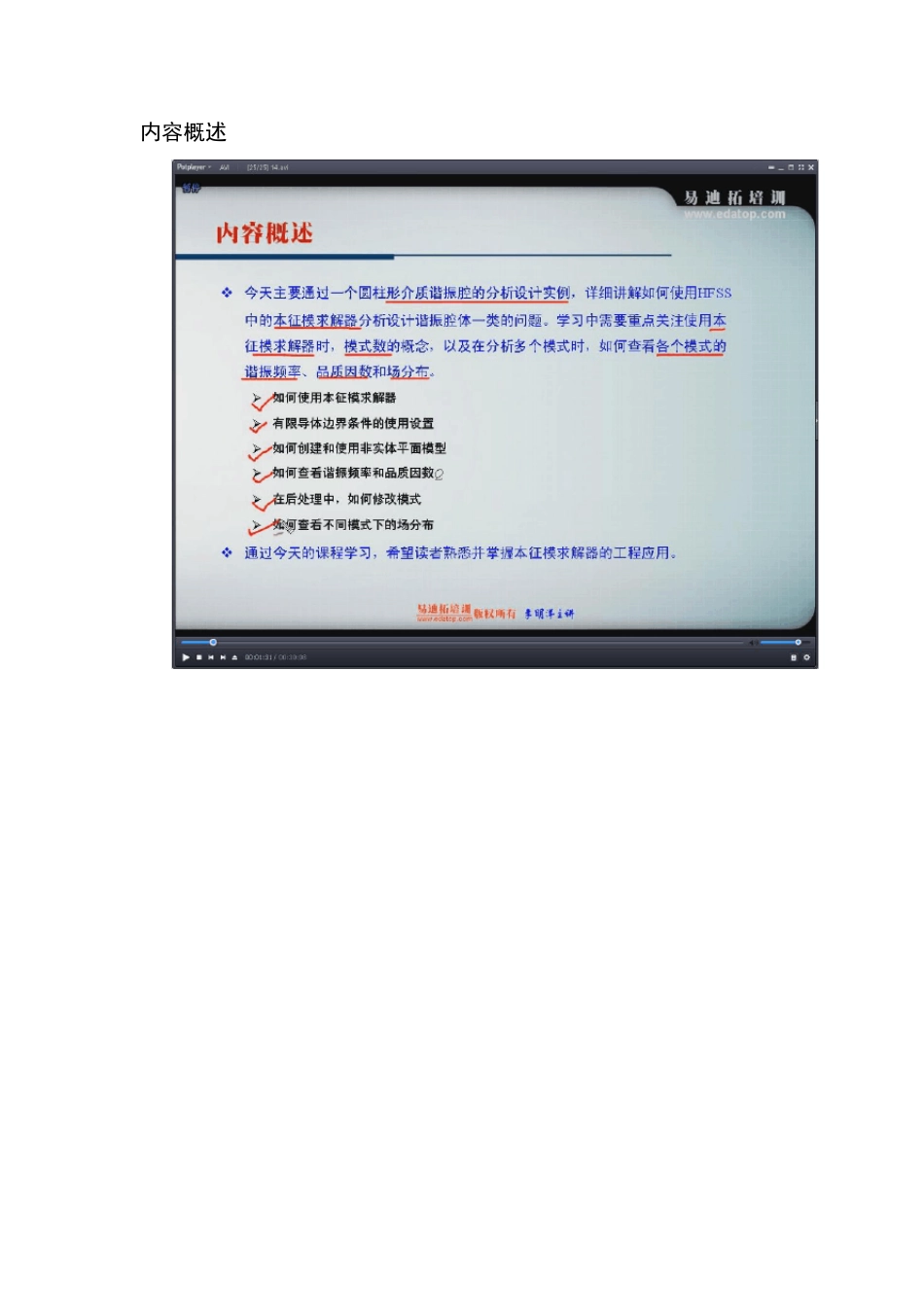

内容概述 圆柱体腔体谐振器简介 HFSS设计概述 HFSS设计步骤和设计流程 1. 改名：工程名：Resonator；设计名：Cav ity 2 . 修改模式：本征模求解模式 3. 修改单位：m m 4 . 创建谐振腔模型 4 .1 创建圆柱体 4 .2 修改属性：Cavity，0.8 4 .3 修改参数：顶点（0,0,0），H=15，r=15 5 . 设置边界条件：有限导体边界条件 6 . 添加求解设置项 7 . 设计检查 7 .1 有错误，查看之 7 .2 再检查 8 . 运行分析 9 . 查看谐振频率和品质因数 1 0 . 查看模式1 的中心平面的电场和磁场的分布 1 0 .1 创建中心平面：顶点：（0,0,7.5）法线方向（0,0,1） 1 0 .2 查看电场分布 1 0 .3 查看磁场分布 11. 查看模式1 的YZ 平面上的电场和磁场的分布 11.1 查看电场 1 1 .2 查看磁场 1 2 . 查看模式2 的电场和磁场的分布 1 2 .1 更改为模式 2 1 2 .2 电场和磁场分布已经自动改变 1 3 . 隐藏电场和磁场分布 1 4 . 添加圆柱介电层 1 4 .1 创建圆柱 1 4 .2 修改属性：DielREs，Roger R03010 14.3 修改参数：顶点（0,0,0），r=5，H=height（4mm） 15. 添加参数扫描：0-15，步长：1m m 1 5 .1 分析 1 6 . 查看结果
