HFSS软件系统介绍

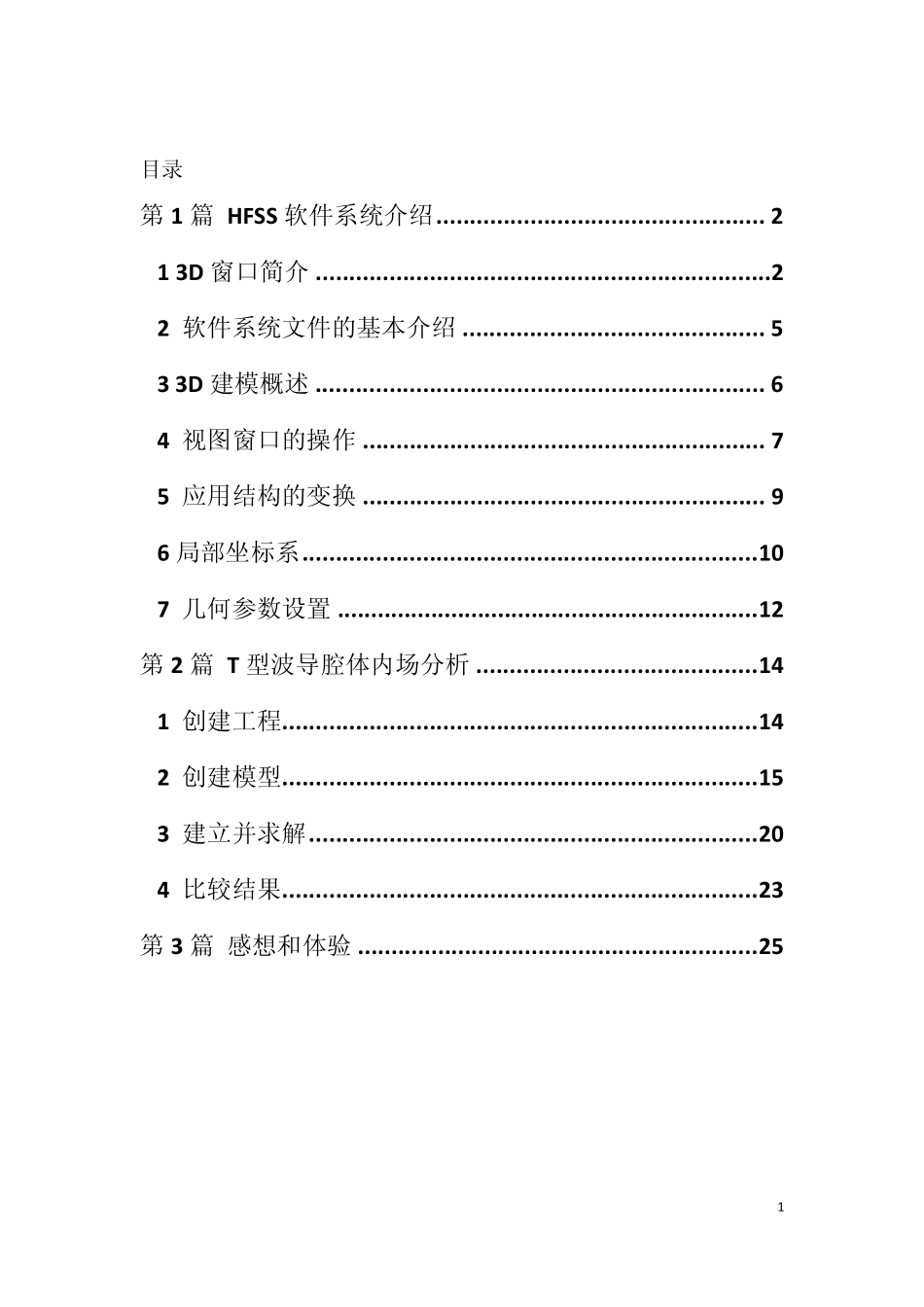

1 目录 第1 篇 HFSS 软件系统介绍 ................................................. 2 1 3D 窗口简介 .................................................................... 2 2 软件系统文件的基本介绍 ............................................. 5 3 3D 建模概述 ................................................................... 6 4 视图窗口的操作 ............................................................ 7 5 应用结构的变换 ............................................................ 9 6 局部坐标系 .................................................................... 10 7 几何参数设置 ............................................................... 12 第2 篇 T 型波导腔体内场分析 .......................................... 14 1 创建工程....................................................................... 14 2 创建模型....................................................................... 15 3 建立并求解 ................................................................... 20 4 比较结果....................................................................... 23 第3 篇 感想和体验 ............................................................ 25 2 第1 篇 HFSS软件系统介绍 HFSS（High Frequency Structrue Simulator）软件由美国Ansoft 公司开发，是三维电磁场仿真软件。它应用切向矢量有限元法，可求解任意三维射频、微波器件的电磁场分布，计算由于材料和辐射带来的损耗。可直接得特征阻抗、传播系数、S 参数及电磁场、辐射场、天线方向图、特定吸收率等结果。广泛地应用于天线、馈线、滤波器、多工器、功分器、环行器、光电器件、隔离器的设计和电磁兼容、电磁干扰、天线布局和互耦等问题的计算。 1 3D 窗口简介 Ansoft HFSS 3D 模型编辑器使用简便、灵活，并具有全参数化建模的强大功能，无需编辑复杂的宏/模型来实现。在此主要介绍 HFSS 的 3D 建模过程。通过对这些基本概念的理解，我们可以快速利用 3D 参数建模器提供的所有特色功能。 HFSS 软件的 3D 界面如下图所示： 1.1 主菜单与工具条 主菜单在软件主窗口的顶部，包括 File、Edit、Project、Draw...
