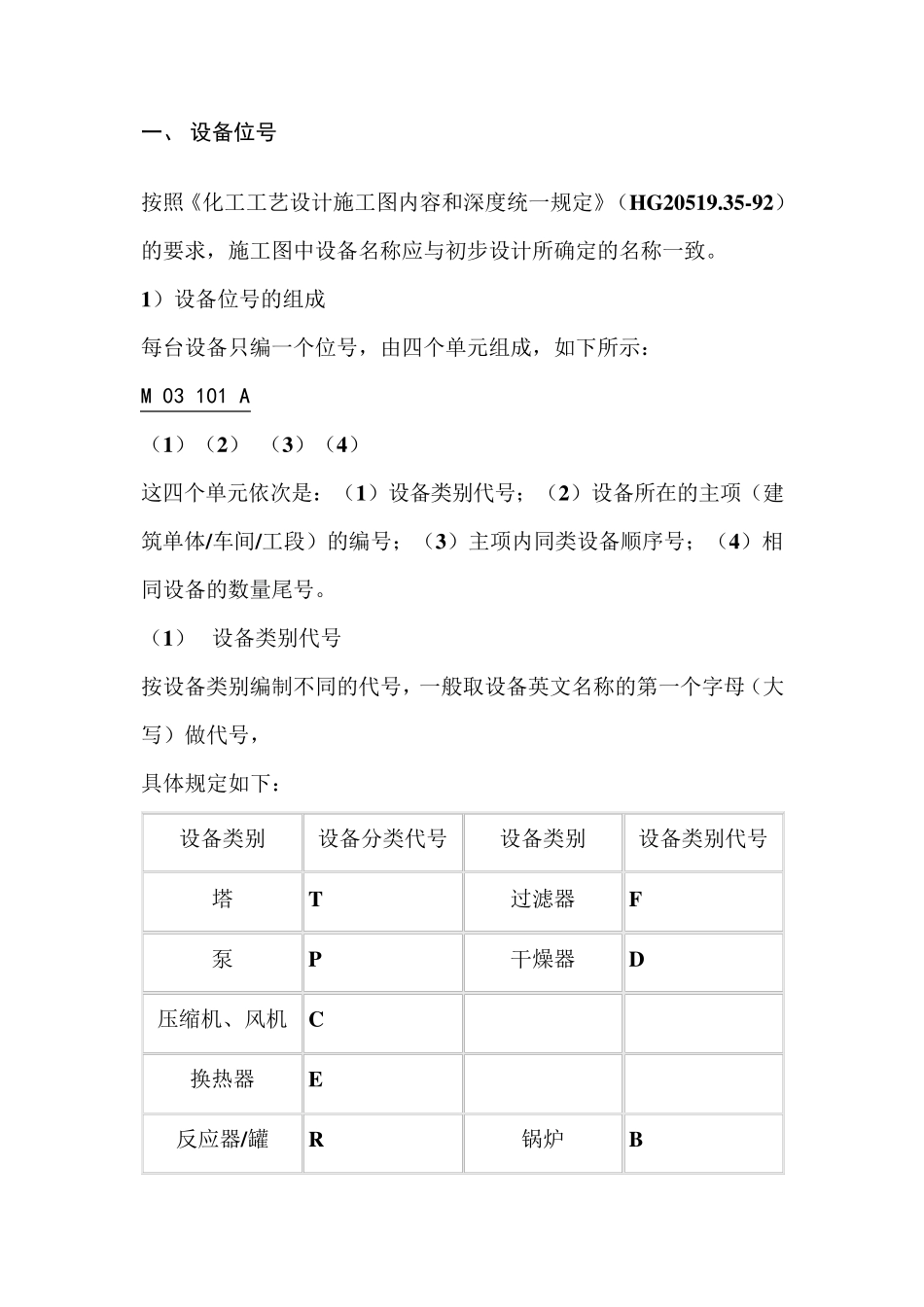

一、 设备位号 按照《化工工艺设计施工图内容和深度统一规定》（HG20519
35-92）的要求，施工图中设备名称应与初步设计所确定的名称一致
1）设备位号的组成 每台设备只编一个位号，由四个单元组成，如下所示： M 03 101 A （1）（2） （3）（4） 这四个单元依次是：（1）设备类别代号；（2）设备所在的主项（建筑单体/车间/工段）的编号；（3）主项内同类设备顺序号；（4）相同设备的数量尾号

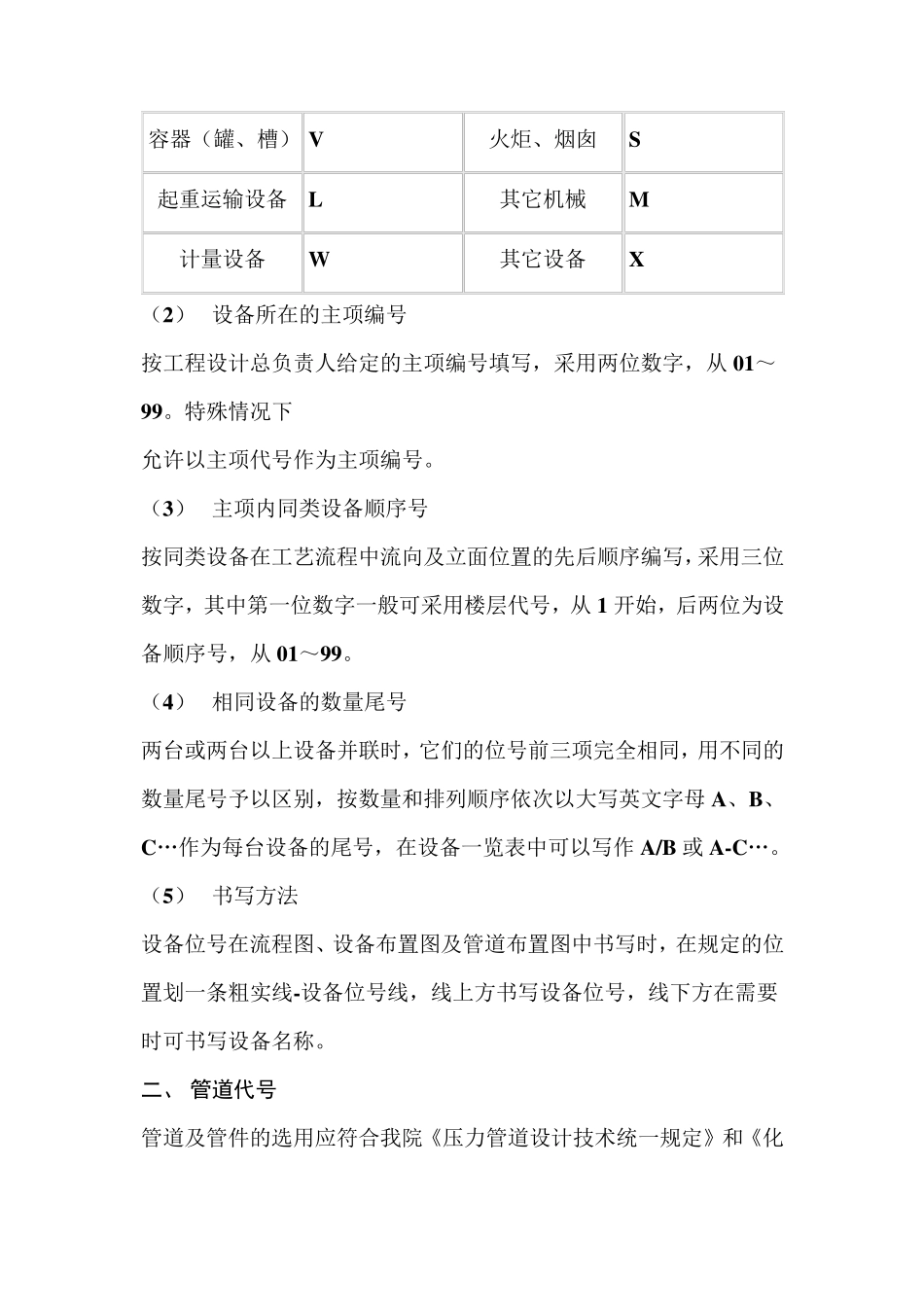

（1） 设备类别代号 按设备类别编制不同的代号，一般取设备英文名称的第一个字母（大写）做代号， 具体规定如下： 设备类别 设备分类代号 设备类别 设备类别代号 塔 T 过滤器 F 泵 P 干燥器 D 压缩机、风机 C 换热器 E 反应器/罐 R 锅炉 B 容器（罐、槽） V 火炬、烟囱 S 起重运输设备 L 其它机械 M 计量设备 W 其它设备 X （2） 设备所在的主项编号 按工程设计总负责人给定的主项编号填写，采用两位数字，从01～99
特殊情况下 允许以主项代号作为主项编号
（3） 主项内同类设备顺序号 按同类设备在工艺流程中流向及立面位置的先后顺序编写，采用三位数字，其中第一位数字一般可采用楼层代号，从1 开始，后两位为设备顺序号，从01～99
（4） 相同设备的数量尾号 两台或两台以上设备并联时，它们的位号前三项完全相同，用不同的数量尾号予以区别，按数量和排列顺序依次以大写英文字母A、B、C…作为每台设备的尾号，在设备一览表中可以写作A/B 或A-C…
（5） 书写方法 设备位号在流程图、设备布置图及管道布置图中书写时，在规定的位置划一条粗实线-设备位号线，线上方书写设备位号，线下方在需要时可书写设备名称

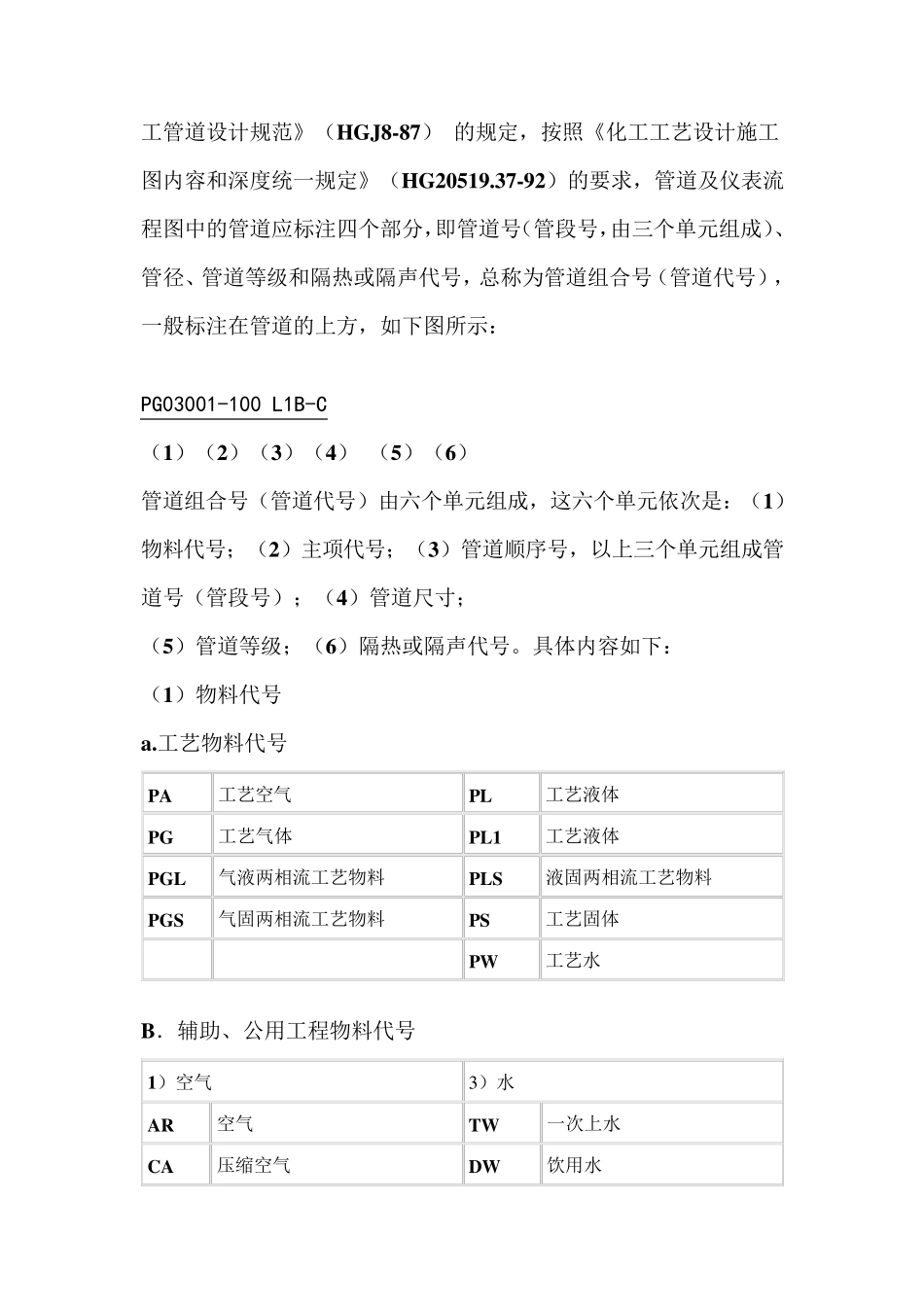

二、 管道代号 管道及管件的选用应符合我院《压力管道设计技术统一规定》和《化工管道设计规范》（HGJ8-87） 的规定，按照《化工工艺设计施工图内容
