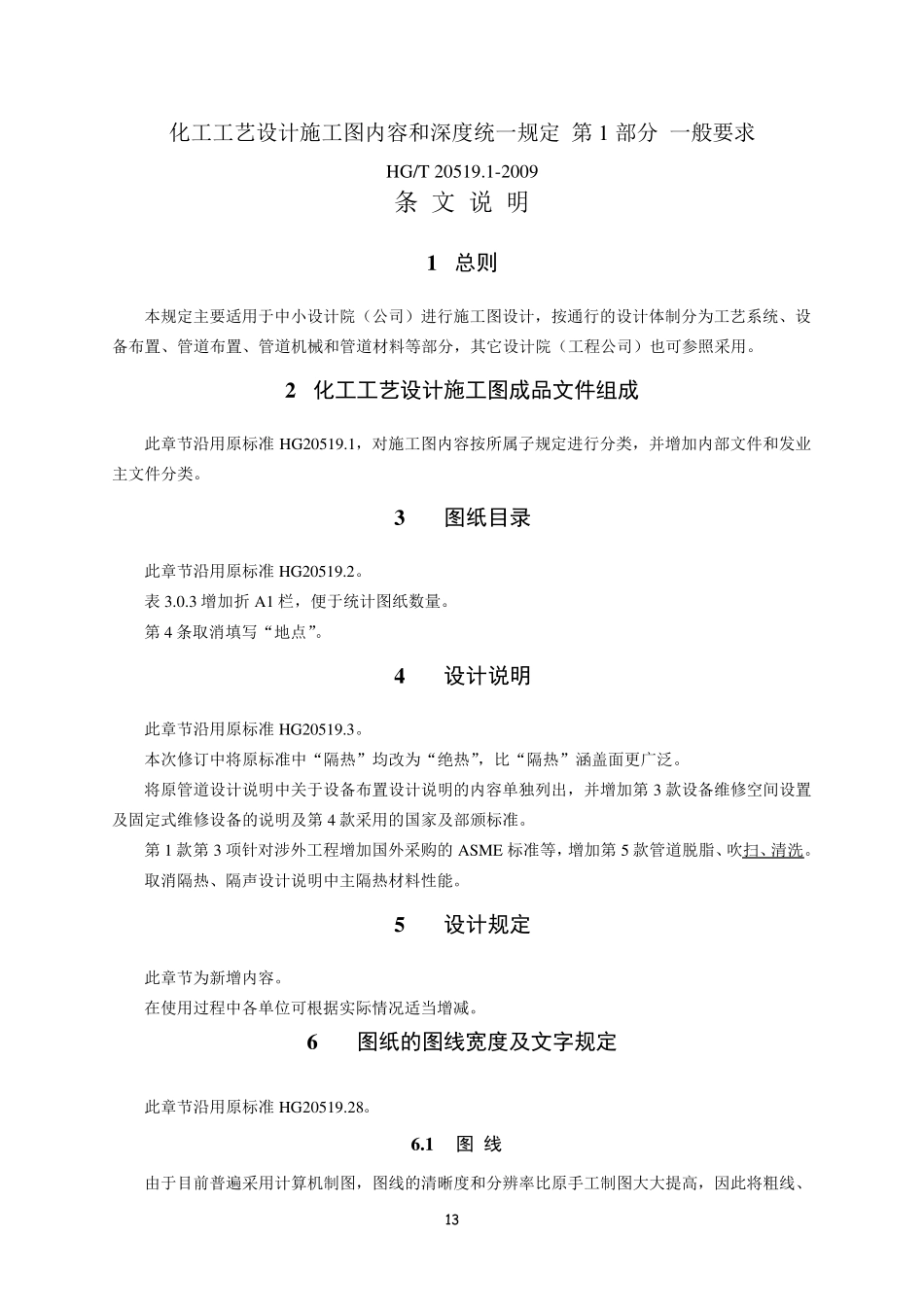

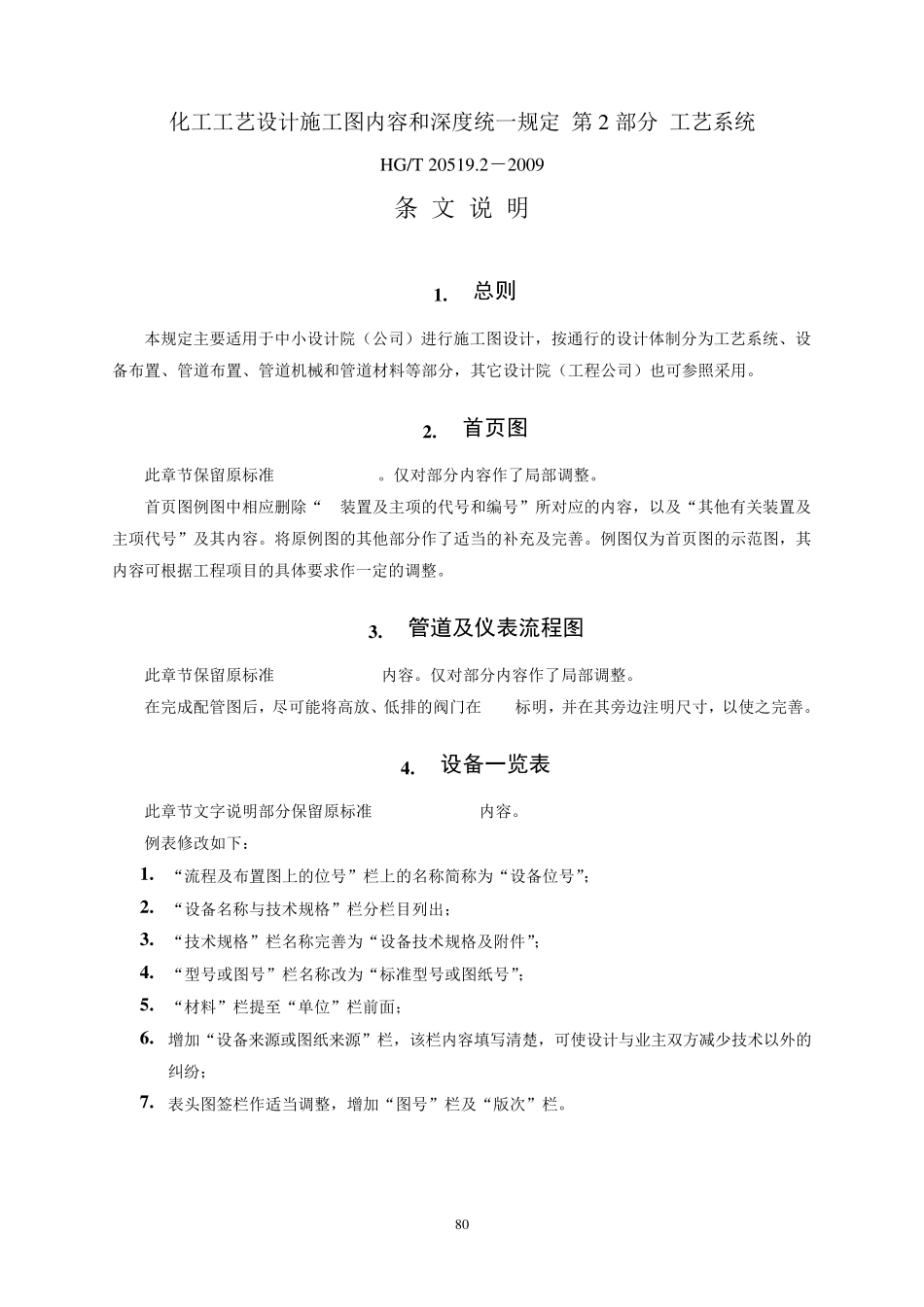

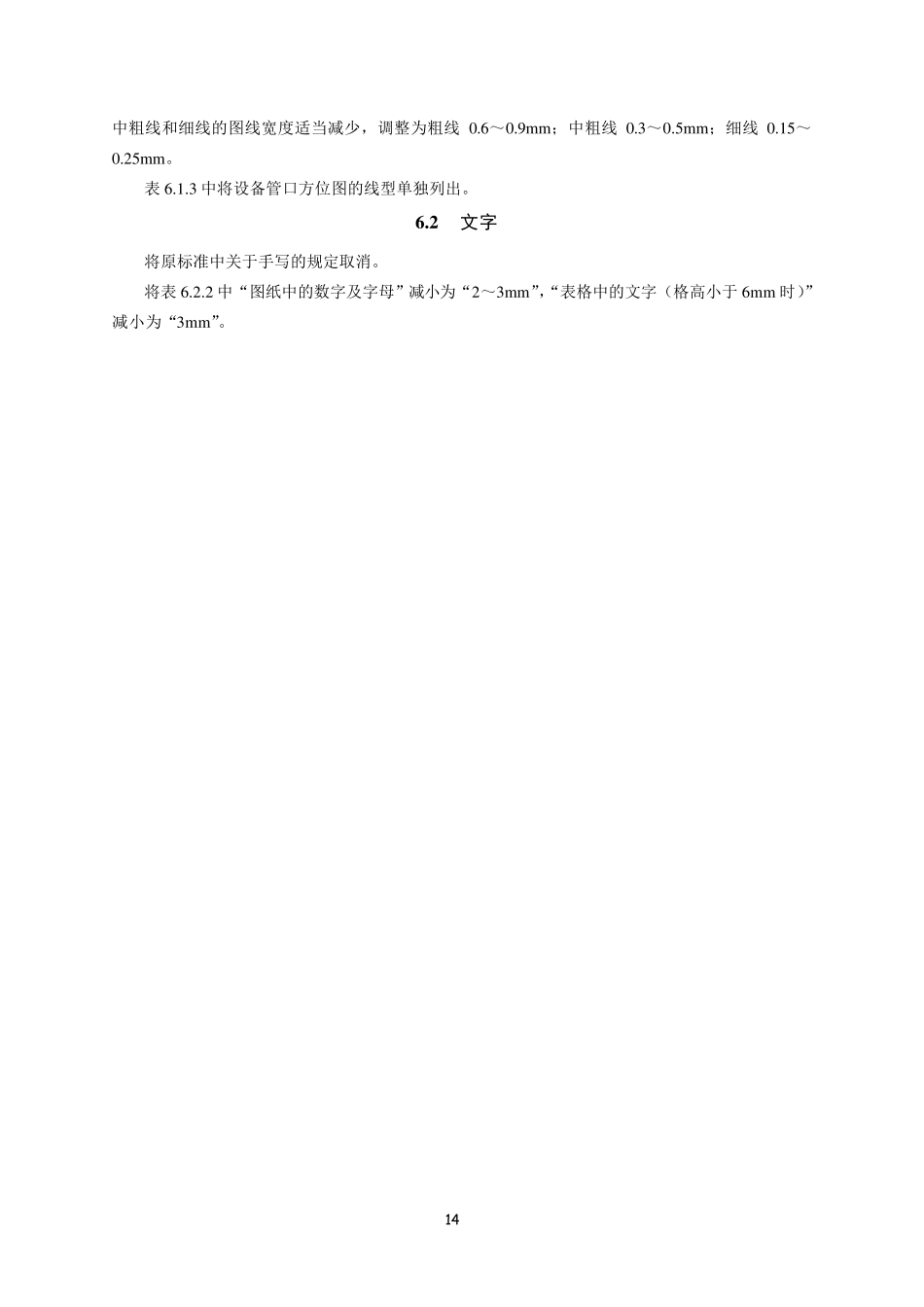

13 化工工艺设计施工图内容和深度统一规定 第1 部分 一般要求 HG/T 20519.1-2009 条 文 说 明 1 总则 本规定主要适用于中小设计院（公司）进行施工图设计，按通行的设计体制分为工艺系统、设备布置、管道布置、管道机械和管道材料等部分，其它设计院（工程公司）也可参照采用。 2 化工工艺设计施工图成品文件组成 此章节沿用原标准HG20519.1，对施工图内容按所属子规定进行分类，并增加内部文件和发业主文件分类。 3 图纸目录 此章节沿用原标准HG20519.2。 表3.0.3 增加折A1 栏，便于统计图纸数量。 第4 条取消填写“地点”。 4 设计说明 此章节沿用原标准HG20519.3。 本次修订中将原标准中“隔热”均改为“绝热”，比“隔热”涵盖面更广泛。 将原管道设计说明中关于设备布置设计说明的内容单独列出，并增加第3 款设备维修空间设置及固定式维修设备的说明及第4 款采用的国家及部颁标准。 第1 款第3 项针对涉外工程增加国外采购的ASME 标准等，增加第5 款管道脱脂、吹扫、清洗。 取消隔热、隔声设计说明中主隔热材料性能。 5 设计规定 此章节为新增内容。 在使用过程中各单位可根据实际情况适当增减。 6 图纸的图线宽度及文字规定 此章节沿用原标准HG20519.28。 6 .1 图 线 由于目前普遍采用计算机制图，图线的清晰度和分辨率比原手工制图大大提高，因此将粗线、 14 中粗线和细线的图线宽度适当减少，调整为粗线0.6～0.9m m ；中粗线0.3～0.5m m ；细线0.15～0.25m m 。 表6.1.3 中将设备管口方位图的线型单独列出。 6 .2 文字 将原标准中关于手写的规定取消。 将表6.2.2 中“图纸中的数字及字母”减小为“2～3m m ”，“表格中的文字（格高小于6m m 时）”减小为“3m m ”。 80 化工工艺设计施工图内容和深度统一规定 第2 部分 工艺系统 HG/T 20519.2－2009 条 文 说 明 1 . 总则 本规定主要适用于中小设计院（公司）进行施工图设计，按通行的设计体制分为工艺系统、设备布置、管道布置、管道机械和管道材料等部分，其它设计院（工程公司）也可参照采用。 2 . 首页图 此章节保留原标准HG20519.4-92。仅对部分内容作了局部调整。 首页图例图中相应删除“2 装置及主项的代号和编号”所对应的内容，以及“其他有关装置及主项代号”及其内容。将原例图的其他部分作了适当的补充及完善。例图仅为首页图的示范图，其内容可根据工程项目的具体要求作一定的...
