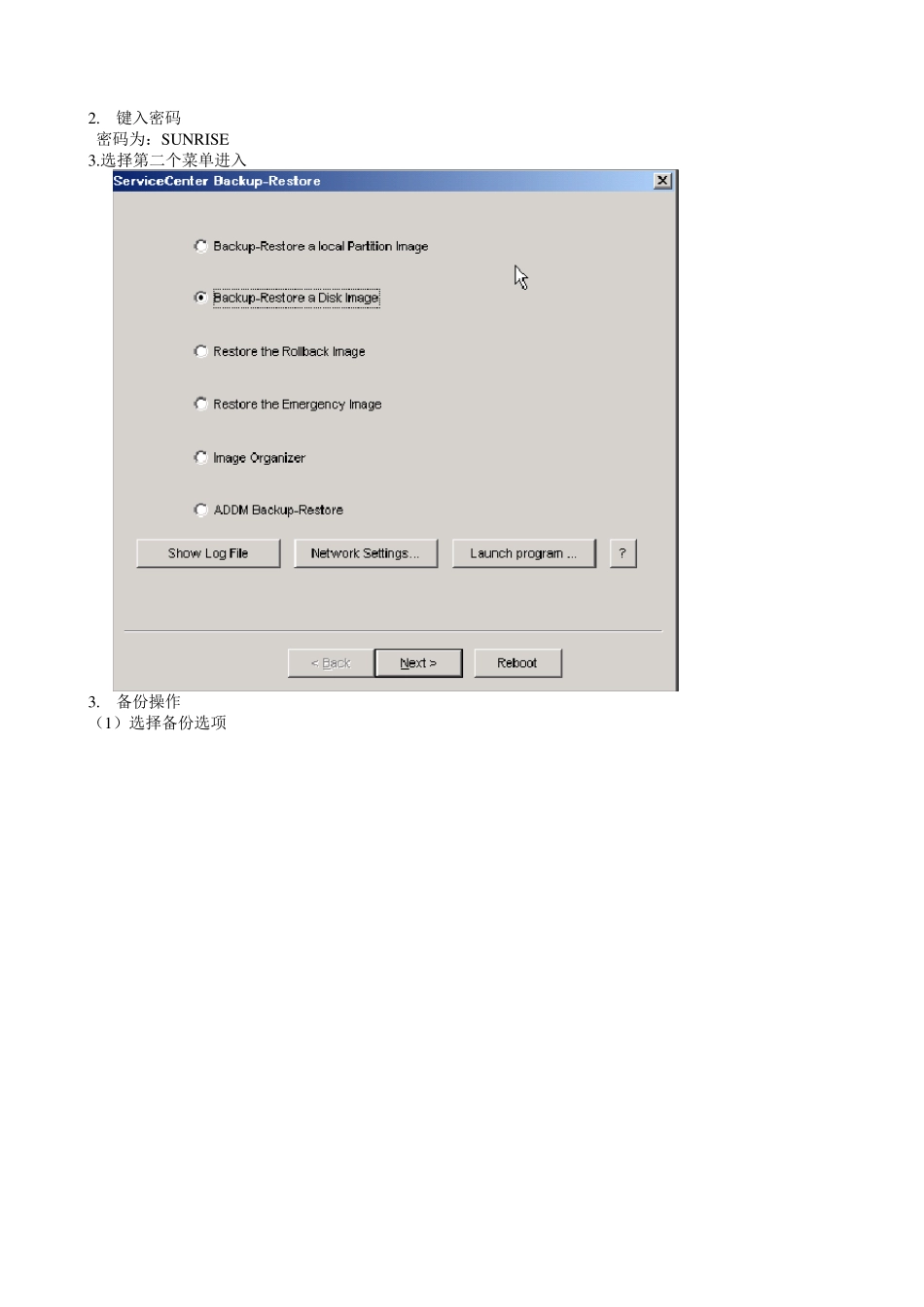

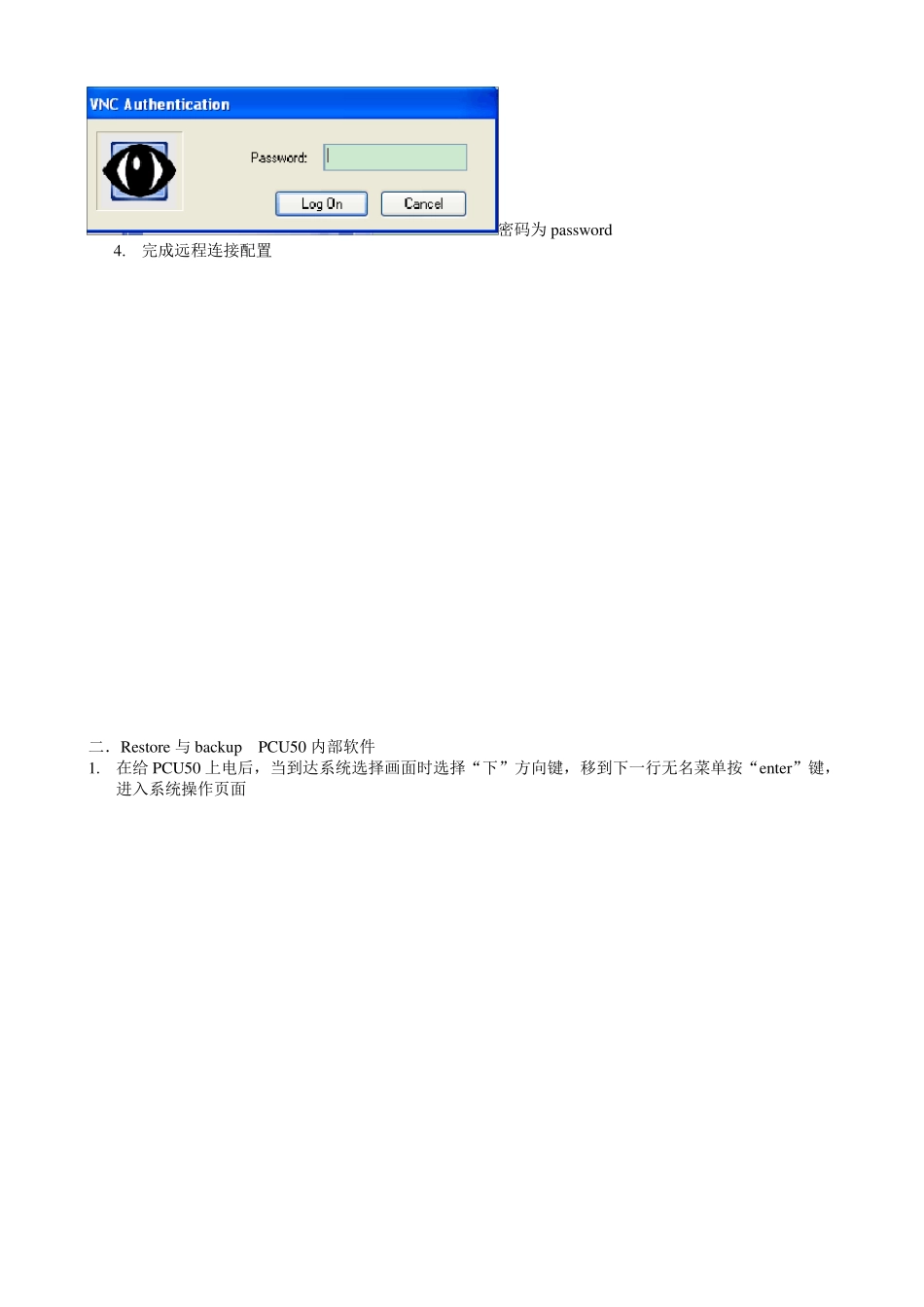

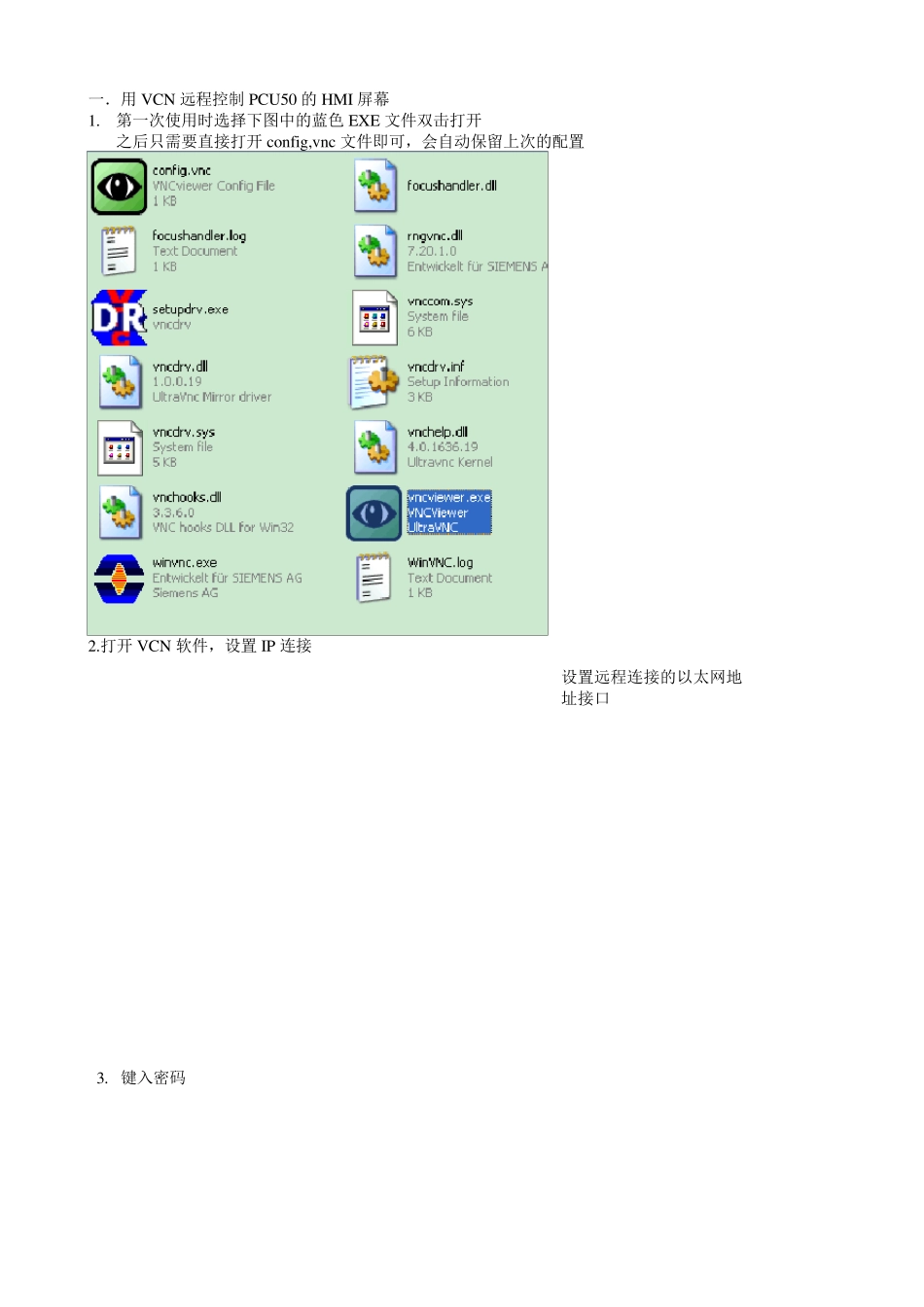

一．用 VCN 远程控制 PCU50 的 HMI 屏幕 1. 第一次使用时选择下图中的蓝色 EXE 文件双击打开 之后只需要直接打开 co n fig,v n c 文件即可，会自动保留上次的配置 2.打开 VCN 软件，设置 IP 连接 3. 键入密码 设置远程连接的以太网地址接口 密码为passw ord 4. 完成远程连接配置 二．Restore 与backup PCU50 内部软件 1. 在给PCU50 上电后，当到达系统选择画面时选择“下”方向键，移到下一行无名菜单按“enter”键，进入系统操作页面 2. 键入密码 密码为：SU NRISE 3.选择第二个菜单进入 3. 备份操作 （1）选择备份选项 （2）在laptop 中选择一个备份的路径，同时开通共享 （3）选择已经建立的文件夹的路径和本 laptop 的用户名密码 （4 ）备份开始 （5 ）备份完成 4 . 载入操作 (1 )选择需要载入的文件 （2 ）载入开始 （3）载入后可以更改目标 PCU 50 的名字 三．HMI pro 系统功能块的使用 TOOLBOX 目录： 将此文件用 step7 打开 所有的相关 PLC 与 HMI PRO 的通信文件都从这里选用 四．HMI PRO 内部功能块描述 1. DB59 HMI PRO 标准数据块 如果需要使用其他块命名，可以按下列步骤更改 2. DB19 "DB_MMC" (DB19) This DB is found in the Toolbox if using an NC, or in the TRANSLINE Library if using a SIMATIC PLC. MMC signals interface 此块用于静态的硬件连接，在TOOL 中的COMMON 目录里面 2. FC57 驱动块 OP12 的按键功能 通常IB4 左边MINUS 按钮 IB5 右边PLUS 按钮（参见下图） 此功能块用于将OP12 上的左右按键与PLC 的DB59 中的相关参数做关联 ENABLE: 只有将其置为1 时，此功能块才有效。 当其为0 时，所有的输出参数将会清零。 PLUS_MINUS_EXTERNAL: in case the signals for plus/minus (DBX2920.0/.1) are not set with direct keys. Used with a BHG or HT6 PLUS_KEY: input byte of the right side (plus) direct keys MINUS_KEY: input byte of the left side (minus) direct keys Note：此块针对于按键的数据区域为DBW2918.首先，将动作按键的正负位 DBX87.4/87.5 通过数据区域传送给OP12 。然后，标准定义的DBX2920.0/2920.1 将会通过按钮自动建立。此功能能够通过“PLUS_MINUS_EXTERNAL” 参数来 disable，并连接到一些额...
