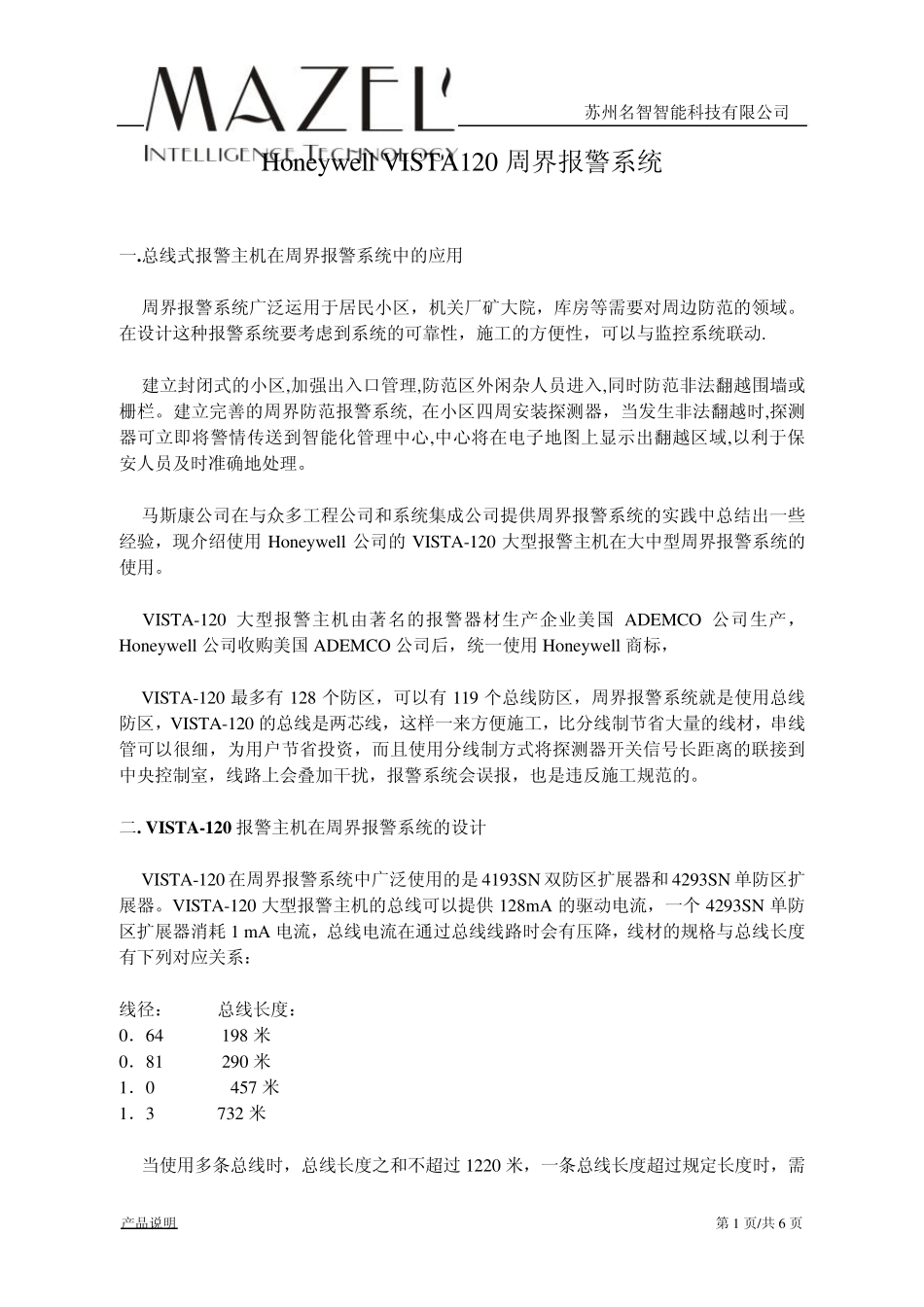

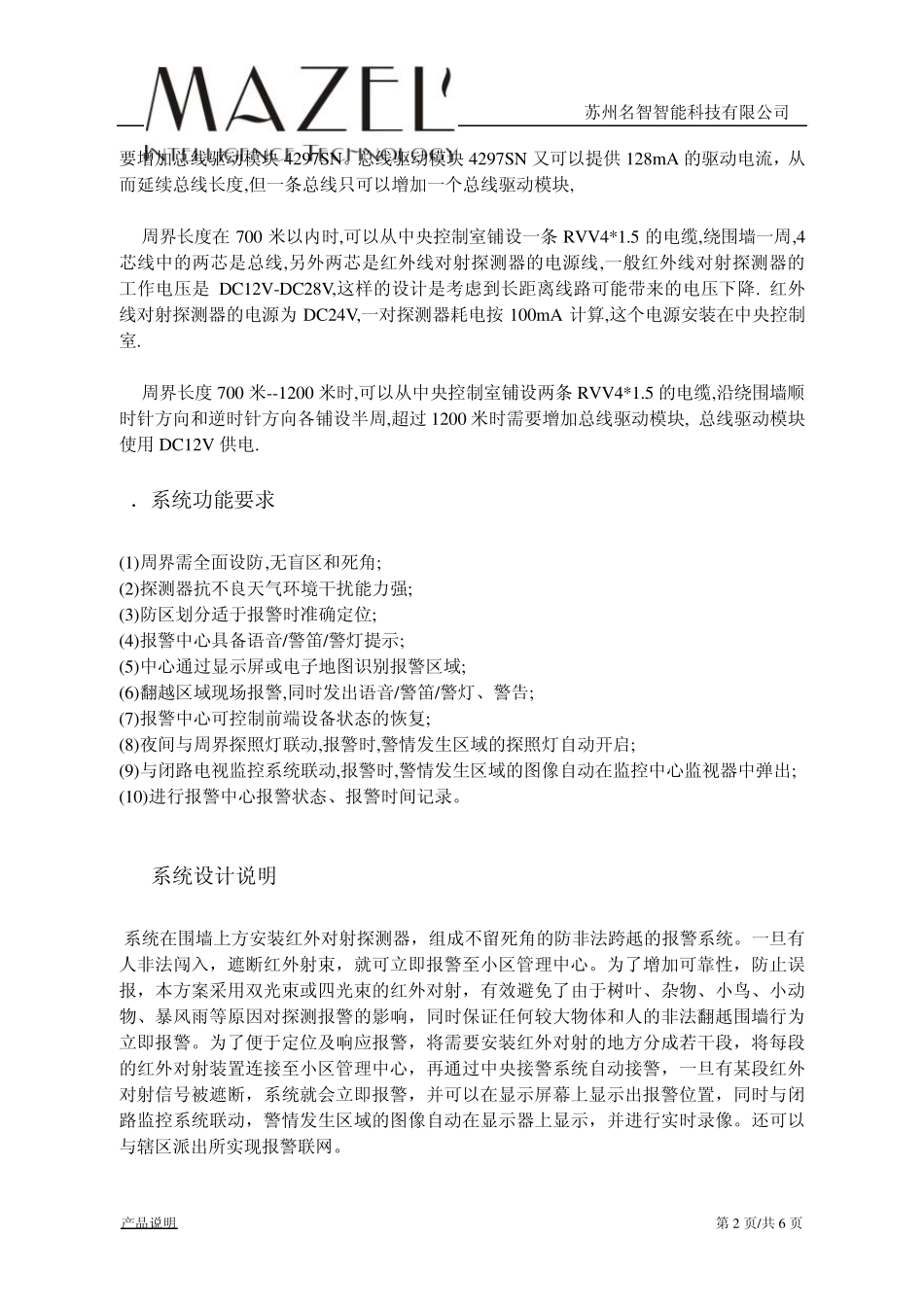

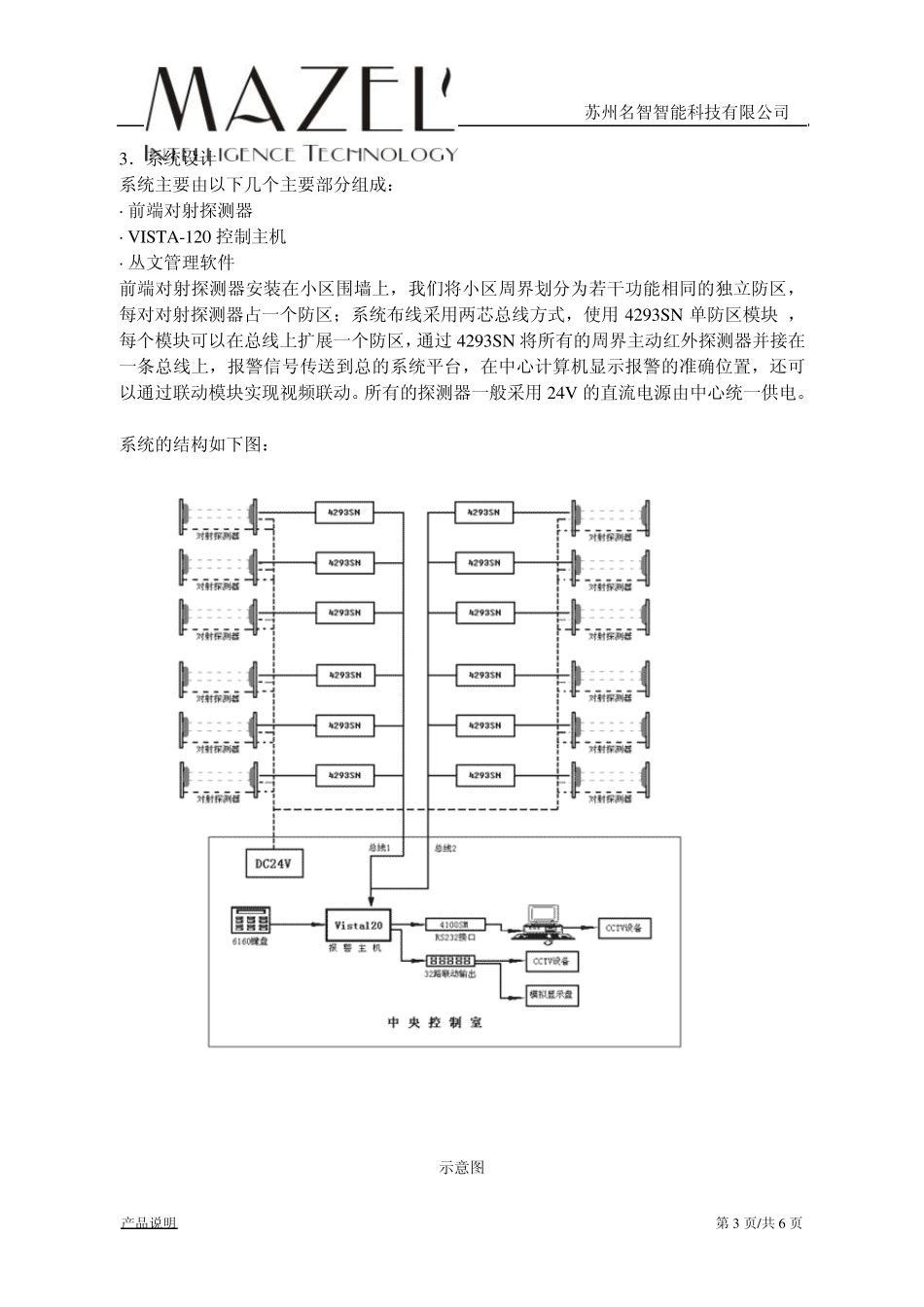

苏州名智智能科技有限公司 产品说明 第1 页/共6 页 Honeywell VISTA120 周界报警系统 一.总线式报警主机在周界报警系统中的应用 周界报警系统广泛运用于居民小区，机关厂矿大院，库房等需要对周边防范的领域。在设计这种报警系统要考虑到系统的可靠性，施工的方便性，可以与监控系统联动. 建立封闭式的小区,加强出入口管理,防范区外闲杂人员进入,同时防范非法翻越围墙或栅栏。建立完善的周界防范报警系统, 在小区四周安装探测器，当发生非法翻越时,探测器可立即将警情传送到智能化管理中心,中心将在电子地图上显示出翻越区域,以利于保安人员及时准确地处理。 马斯康公司在与众多工程公司和系统集成公司提供周界报警系统的实践中总结出一些经验，现介绍使用Honeywell 公司的VISTA-120 大型报警主机在大中型周界报警系统的使用。 VISTA-120 大型报警主机由著名的报警器材生产企业美国 ADEMCO 公司生产，Honeywell 公司收购美国 ADEMCO 公司后，统一使用Honeywell 商标， VISTA-120 最多有128 个防区，可以有119 个总线防区，周界报警系统就是使用总线防区，VISTA-120 的总线是两芯线，这样一来方便施工，比分线制节省大量的线材，串线管可以很细，为用户节省投资，而且使用分线制方式将探测器开关信号长距离的联接到中央控制室，线路上会叠加干扰，报警系统会误报，也是违反施工规范的。 二. VISTA-120 报警主机在周界报警系统的设计 VISTA-120 在周界报警系统中广泛使用的是 4193SN 双防区扩展器和 4293SN 单防区扩展器。VISTA-120 大型报警主机的总线可以提供 128mA 的驱动电流，一个 4293SN 单防区扩展器消耗 1 mA 电流，总线电流在通过总线线路时会有压降，线材的规格与总线长度有下列对应关系： 线径： 总线长度： 0．64 198 米 0．81 290 米 1．0 457 米 1．3 732 米 当使用多条总线时，总线长度之和不超过 1220 米，一条总线长度超过规定长度时，需 苏州名智智能科技有限公司 产品说明 第 2 页/共 6 页 要增加总线驱动模块 4297SN。总线驱动模块 4297SN 又可以提供 128mA 的驱动电流，从而延续总线长度,但一条总线只可以增加一个总线驱动模块, 周界长度在 700 米以内时,可以从中央控制室铺设一条 RVV4*1.5 的电缆,绕围墙一周,4芯线中的两芯是总线,另外两芯是红外线对射探测器的电源线,一般红外线对射探测器的工作电压是 DC12V-DC28V,这样的设计是考虑到长距...
