HP5000产品使用说明书

HP5000产品使用说明书_第1页
1/19
HP5000产品使用说明书_第2页
2/19
HP5000产品使用说明书_第3页
3/19

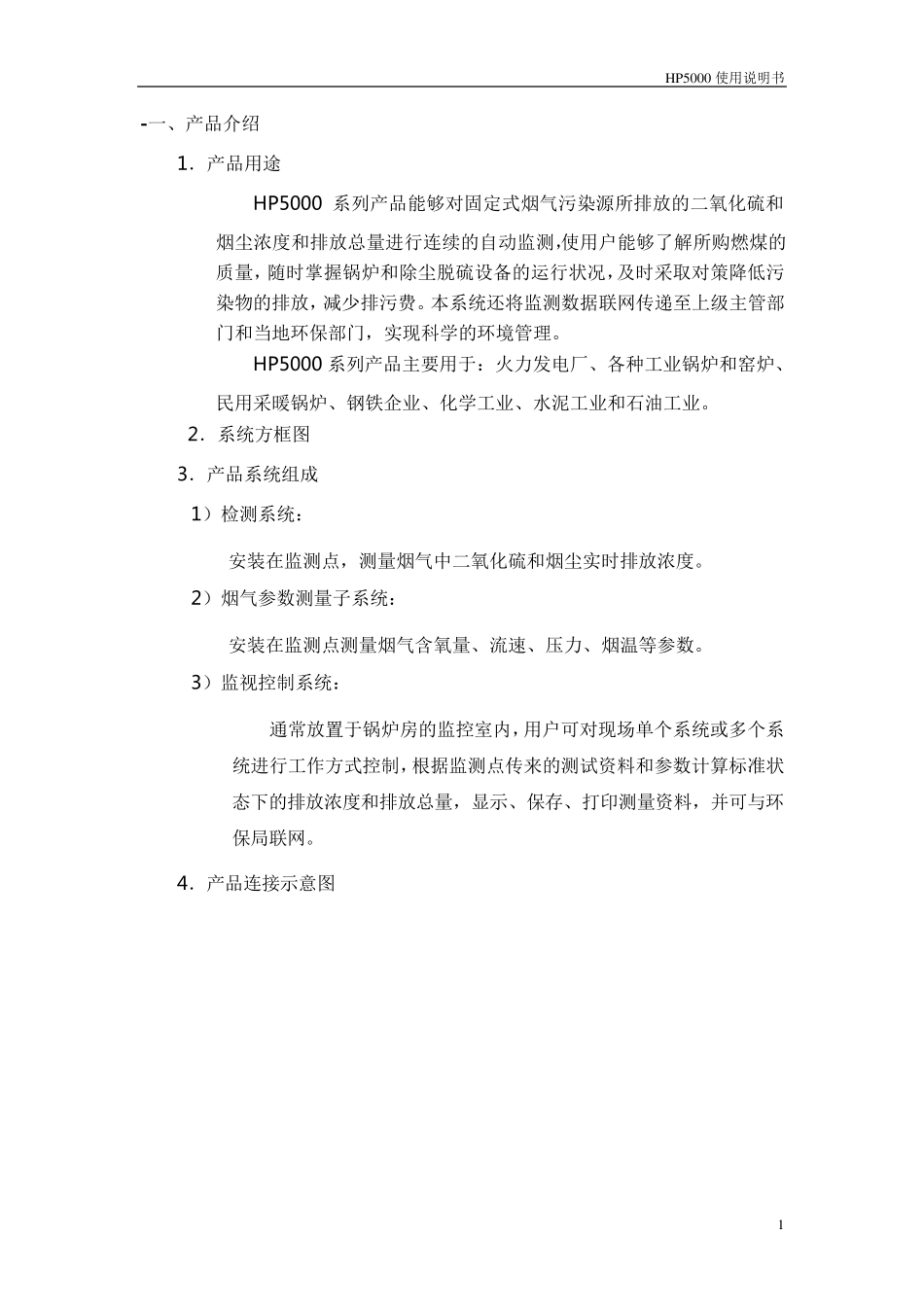

HP5000 使用说明书 1 -一、产品介绍 1.产品用途 HP5000 系列产品能够对固定式烟气污染源所排放的二氧化硫和烟尘浓度和排放总量进行连续的自动监测,使用户能够了解所购燃煤的质量,随时掌握锅炉和除尘脱硫设备的运行状况,及时采取对策降低污染物的排放,减少排污费。本系统还将监测数据联网传递至上级主管部门和当地环保部门,实现科学的环境管理。 HP5000 系列产品主要用于:火力发电厂、各种工业锅炉和窑炉、民用采暖锅炉、钢铁企业、化学工业、水泥工业和石油工业。 2.系统方框图 3.产品系统组成 1)检测系统: 安装在监测点,测量烟气中二氧化硫和烟尘实时排放浓度。 2)烟气参数测量子系统: 安装在监测点测量烟气含氧量、流速、压力、烟温等参数。 3)监视控制系统: 通常放置于锅炉房的监控室内,用户可对现场单个系统或多个系统进行工作方式控制,根据监测点传来的测试资料和参数计算标准状态下的排放浓度和排放总量,显示、保存、打印测量资料,并可与环保局联网。 4.产品连接示意图 HP5000 使用说明书 2 5.产品主要特点 1)直接测量烟气,无须抽取样气和前处理。 2)将二氧化硫与烟尘测量合为一体,同时测出排放浓度。 3)采用独特的多重防污染技术,使光学系统能够在恶劣的环境中长期工作。 4)运行费用极低:光源寿命为十年,除需更换空气过滤器滤芯外几乎没有易损件和消耗品。 通讯电缆电源气源柜电路气路专用电话线主机柜温度静压含氧量流速测试探头 HP5000 使用说明书 3 5)系统操作使用和日常维护非常简单、易学。系统正常使用条件下,平均维护周期>6 个月。 6)高品质光学及电子器件和特殊的制造工艺,保证了系统的可靠性和稳定性。 7)通过电话线可以联网,具有远程监控、远程数据传送和远程诊断功能。 8)具有故障自动提示和报警功能。 9)在锅炉交替运行的情况下,可以移动主机柜改变监测位置。 6.产品主要技术指标: 1)二氧化硫 测量范围:0~3000×10-6; 0~9000 m g/m 3 示值误差:±2% 重复性: 1% 响应时间:<15S 2)烟尘 测量范围:0~3000 m g/m 3 示值误差:±2% 重复性: 1% 响应时间:<5S 3)其它 主机额定工作温度:+5~35℃ 使用环境温度: -20℃~50℃(加装专门温控系统) 最高烟气温度: < 260℃; < 400℃(选择) 电源电压: AC220V ±10% HP5000 使用说明书 4 重量: 250kg 接口方式: RS-232C 传输距离: >5km(监测点至监...
