HP5200硒鼓加粉图解7516A硒鼓加粉图解

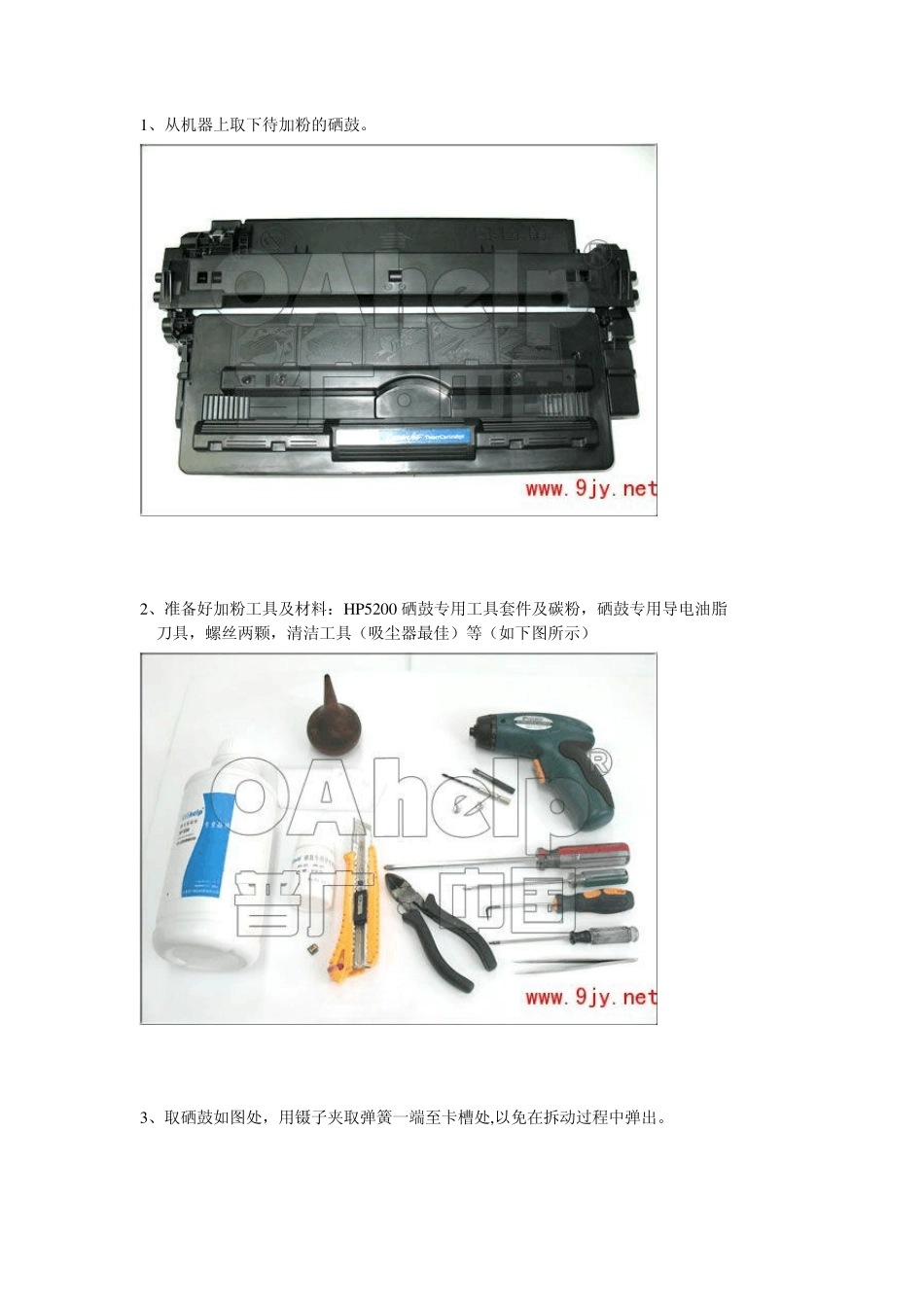

HP5200硒鼓加粉图解7516A硒鼓加粉图解_第1页
1/15
HP5200硒鼓加粉图解7516A硒鼓加粉图解_第2页
2/15

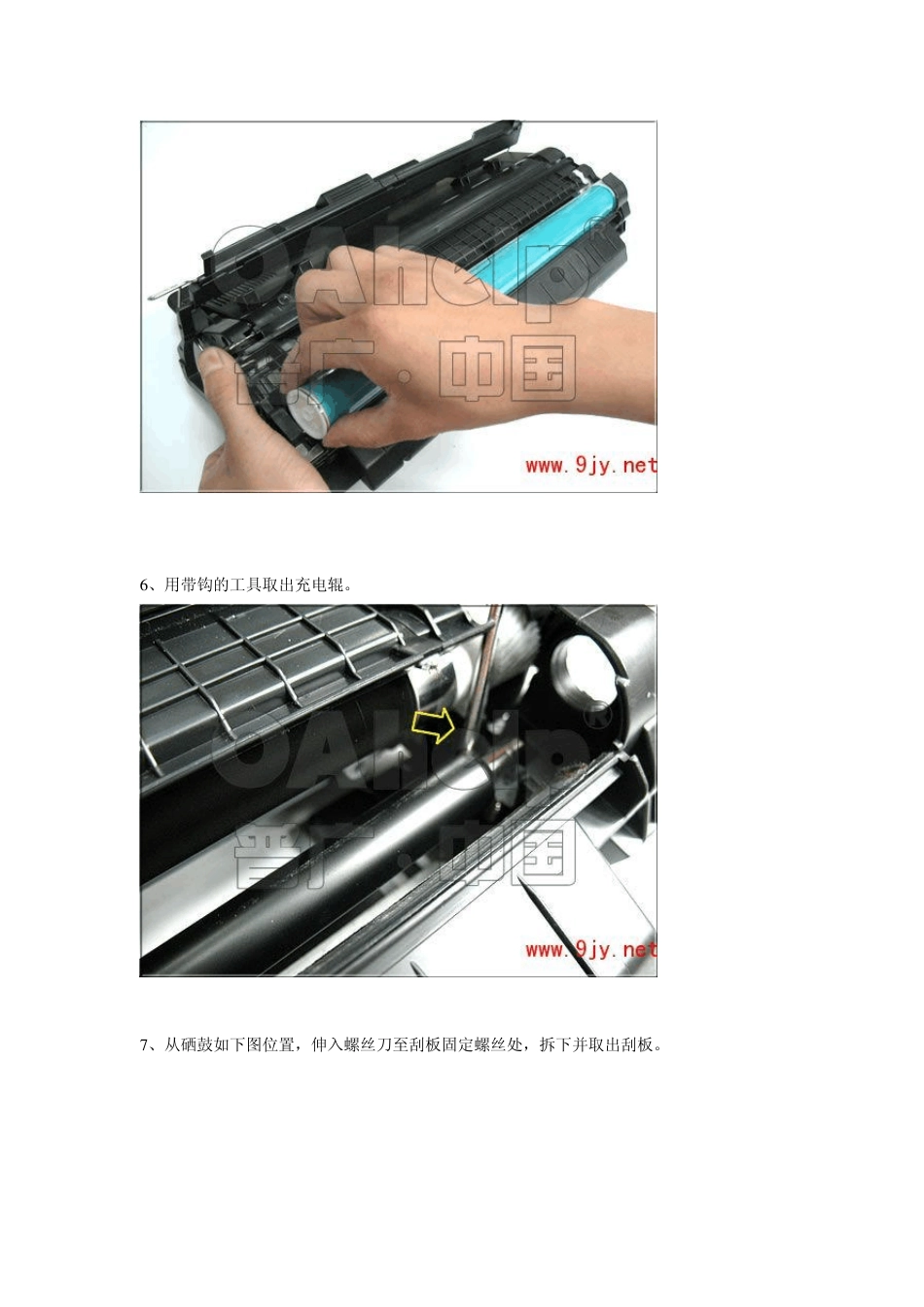

HP5200硒鼓加粉图解7516A硒鼓加粉图解_第3页
3/15
1、从机器上取下待加粉的硒鼓。 2、准备好加粉工具及材料:HP5200 硒鼓专用工具套件及碳粉,硒鼓专用导电油脂 刀具,螺丝两颗,清洁工具(吸尘器最佳)等(如下图所示) 3、取硒鼓如图处,用镊子夹取弹簧一端至卡槽处,以免在拆动过程中弹出。 4 、用一字螺丝刀从里往外撬下轴芯。 5 、取下鼓芯,注意不要划伤鼓芯。 6 、用带钩的工具取出充电辊。 7 、从硒鼓如下图位置,伸入螺丝刀至刮板固定螺丝处,拆下并取出刮板。 8 、硒鼓固定铁销在如下图中所示位置。 9 、用细尖的工具顶出固定铁销。 1 0 、取出轴芯,使用同样的方法取下另一端固定铁销。 1 1 、分开硒鼓两部分。 1 2 、取废粉仓部分,清空仓内碳粉及刮板上的碳粉,取少许硒鼓专用导电油脂。 1 3 、把硒鼓专用油脂涂在黑色充电辊轴套上,装上充电辊,转动几周。 1 4 、装上鼓芯,顶入固定轴芯,注意弹簧直的一端对准卡位(如下图)装好后拨动黑色塑料,是否回位,自动归位为正常。 1 5 、取粉仓部分,使用专用钻头装上电动工具,垂直对准如下图孔内中心,开孔。 1 6 、用刀具或锯条切开如下图位置。 1 7 、取下侧板。 1 8 、取下磁辊,清空仓内余粉,清理磁辊及粉仓刮板。(有条件的话,使用吸尘器最佳) 1 9 、用刀具或锯条切下如下图所示位置。 2 0 、切下如下图侧板上的如图位置。 2 1 、用专用工具钻头在如图位置开孔。 2 2 、用专用工具钻头在粉盒上如下图位置上开孔。 2 3 、同样也在如下图位置上开孔,以便固定侧板和便于下次加粉方便。 2 4 、添加代用碳粉,加好后清理两侧海棉上的碳粉,装上磁辊。 2 5 、装上粉仓侧板。 2 6 、取备用螺丝,装上如下图的两个位置。 2 7 、转动磁辊齿轮,看粉仓是否转动轻松,如果转动很吃力,则磁辊安装不正确。 2 8 、合上粉仓与废粉仓,装上固定铁销。 2 9 、用刀具削除固定芯片上的塑料,取下芯片。 3 0 、更换代用芯片,上机测试。
