HPACU创建阵列、阵列迁移、阵列扩容、Online_Spare、Array_Accelerator、RW_cache

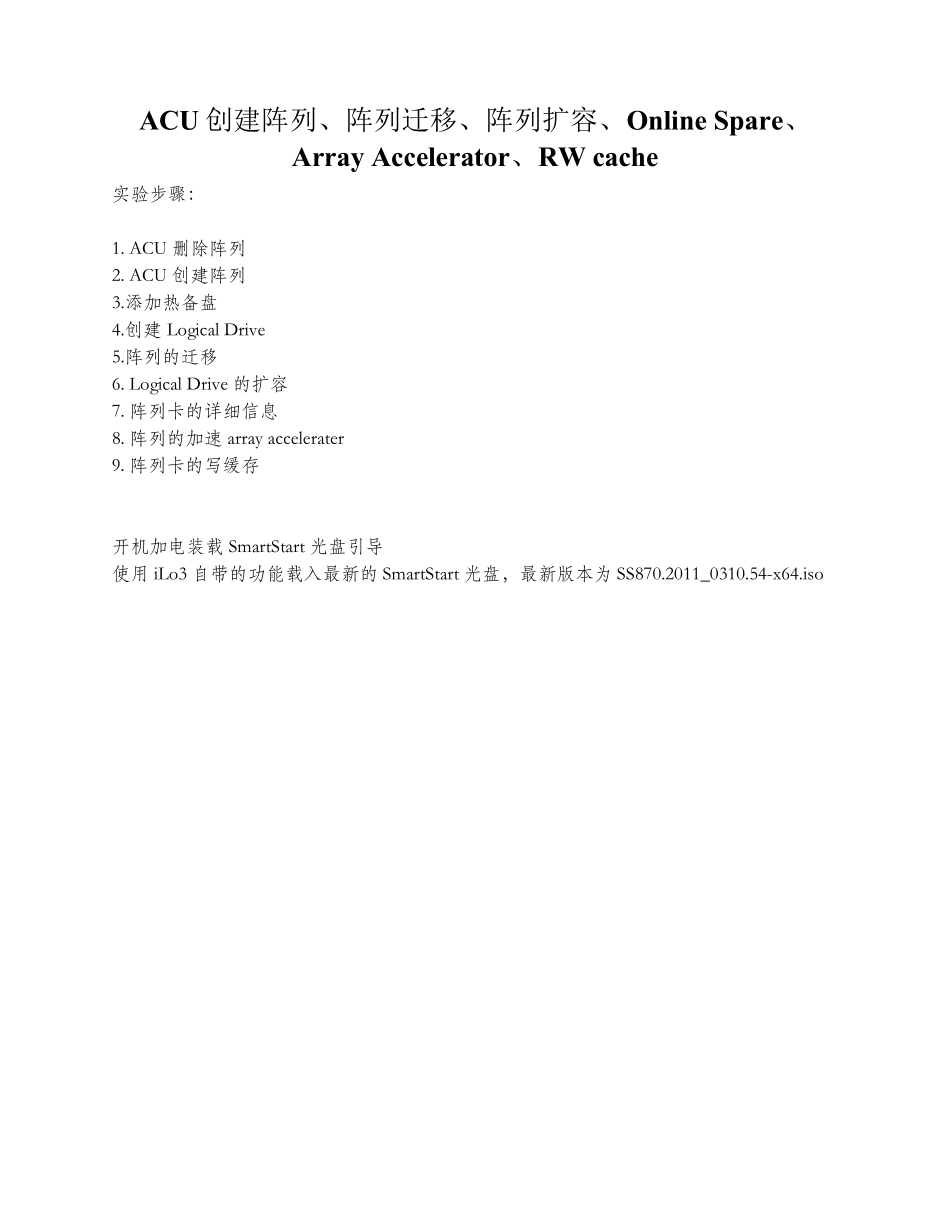

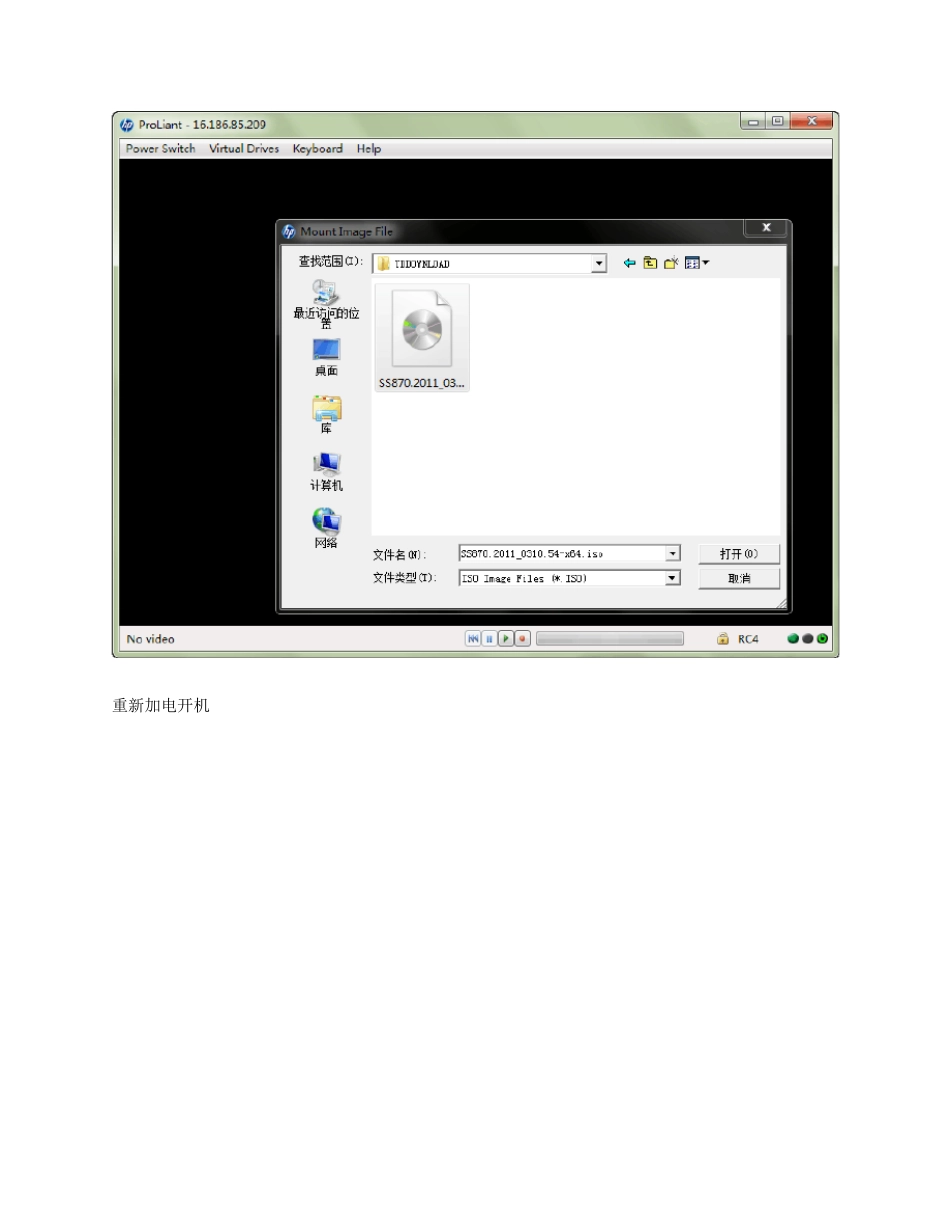

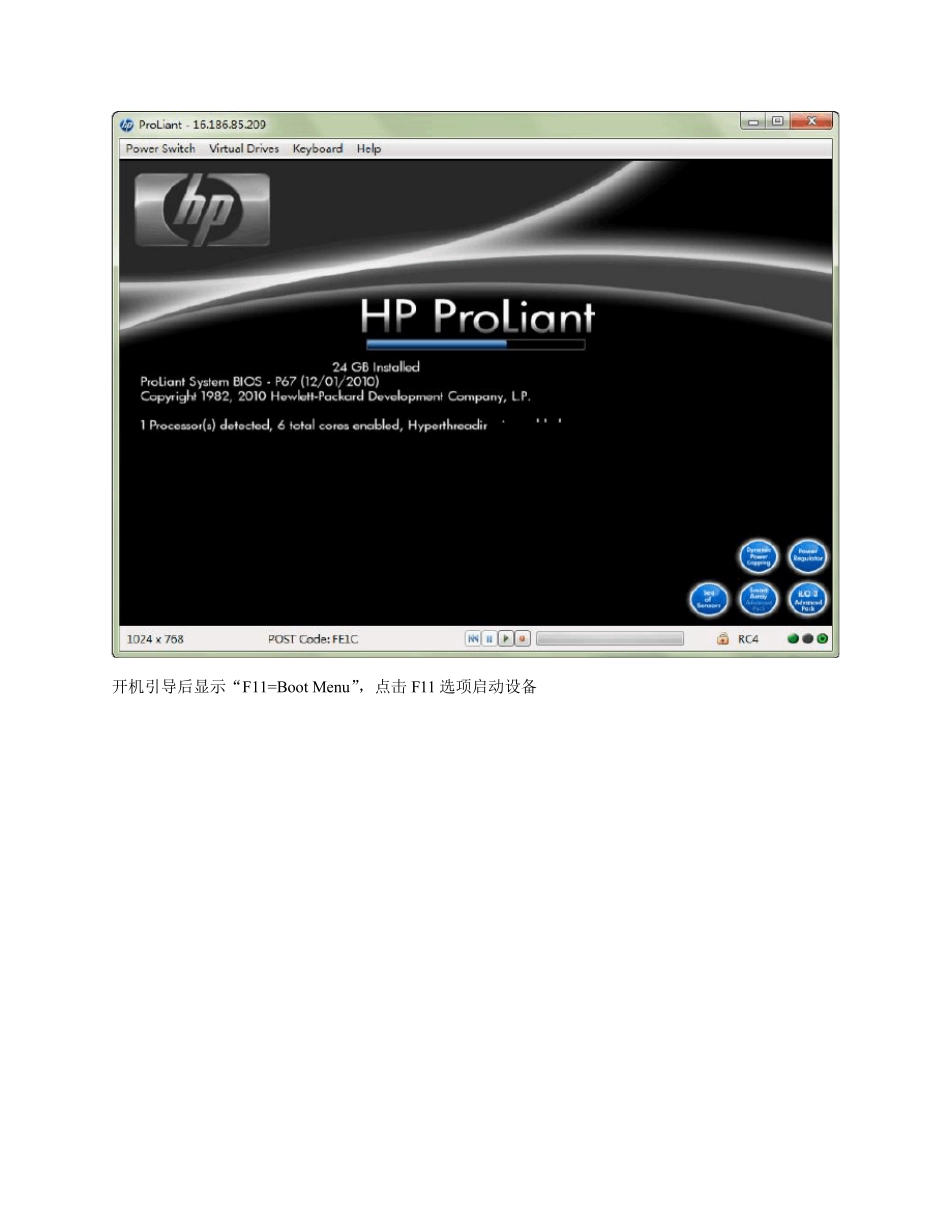

ACU 创建阵列、阵列迁移、阵列扩容、Online Spare、Array Accelerator、RW cache 实 验 步 骤 ： 1. ACU 删 除 阵 列 2. ACU 创 建 阵 列 3.添 加 热 备 盘 4.创 建Logical Drive 5.阵 列 的 迁 移 6. Logical Drive 的 扩 容 7. 阵 列 卡 的 详 细 信 息 8. 阵 列 的 加 速 array accelerater 9. 阵 列 卡 的 写 缓 存 开 机 加 电 装 载SmartStart 光 盘 引 导 使 用iLo3 自 带 的 功 能 载 入 最 新 的SmartStart 光 盘 ， 最 新 版 本 为SS870.2011_0310.54-x64.iso 重新加电开机 开机引导后显示“F11=Boot Menu ”，点击 F11 选项启动设备 在该界面输入“1”，选择从光驱启动 光盘引导开始，默认选择第一项“SmartStart 8.70 x64” 第二项为“SmartStart 8.70 x64 w FIBRE”有光纤环境时使用 开始载入光盘内容 选择界面语言和当前键盘格局，“英语、西班牙语、德语、意大利语、法语、日语”几个选项 我们选择默认的英语即可 选择相应语言后，程序等待一段时间进行相应的配置 弹出提示“用户授权协议书”，选择“Agree”即可 1. ACU 删 除 阵 列 下面就来到了SmartStart光盘的主界面，点击“Maintenance”进入维护界面 点击“ACU 工具”即“HP Array Configuration and Diagnostics” 在左上方的下拉菜单中选择相应的阵列卡，这里为“P410i” 选择阵列卡之后，界面显示了相关阵列的信息； 点击页面左侧的“More information”，右侧显示阵列的信息 下图为“More information”中显示的阵列使用情况 删除阵列： 选择对应的阵列卡，点击右侧的“Delete”按钮，提示“删除所选阵列，将引起硬盘上所有数据丢失” 确认点击“OK” 取消点击“Cancel” 点击“OK”后，正在进行删除阵列的操作 删除完毕，返回ACU 界面，显示有4 块为分配的硬盘驱动器 点击每一块硬盘后，在点击右侧的“More Information” 显示出当前硬盘的详细信息 2. ACU 创 建 阵 列 选择相应的阵列卡之后，点击右侧“Create Array ”，创建一个 array 创建array 界面如下 在这里，我们选择Bay 1、Bay 3、Bay 4，三块硬盘做一个 array，点击 OK 3 .添加热备盘 返回主界面，点击右侧“Spare Management”，增加一块 hot spare 盘 选择相应的硬盘，点击“Sav e”，添加 host spare 盘完毕 点击右...
