HPB235钢筋符号

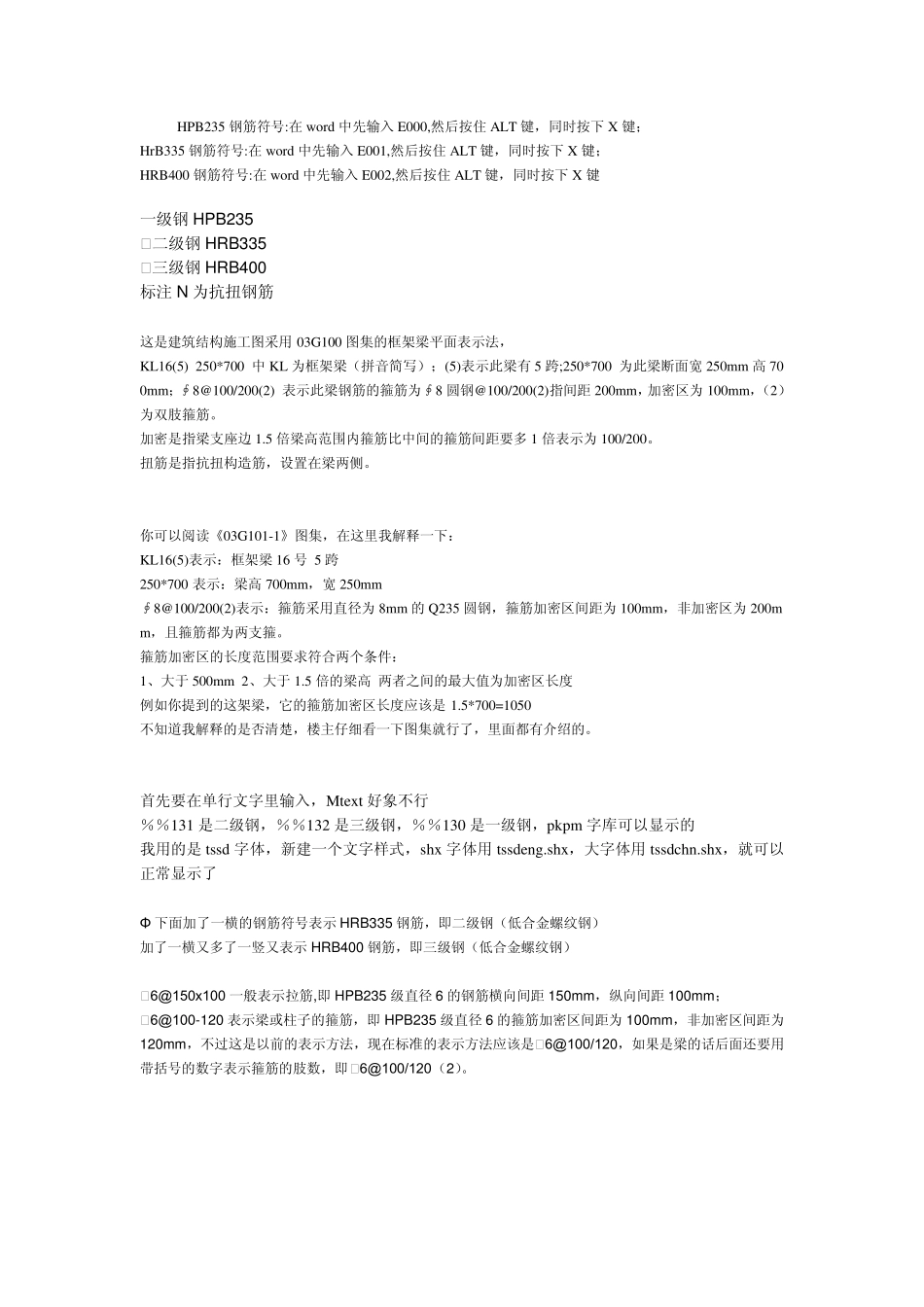

HPB235 钢筋符号:在word 中先输入E000,然后按住ALT 键，同时按下X 键； HrB335 钢筋符号:在word 中先输入E001,然后按住ALT 键，同时按下X 键； HRB400 钢筋符号:在word 中先输入E002,然后按住ALT 键，同时按下X 键 一级钢HPB235 二级钢HRB335 三级钢HRB400 标注N 为抗扭钢筋 这是建筑结构施工图采用03G100 图集的框架梁平面表示法， KL16(5) 250*700 中KL 为框架梁（拼音简写）；(5)表示此梁有5 跨;250*700 为此梁断面宽250mm 高700mm；∮8@100/200(2) 表示此梁钢筋的箍筋为∮8 圆钢@100/200(2)指间距 200mm，加密区为100mm，（2）为双肢箍筋。 加密是指梁支座边 1.5 倍梁高范围内箍筋比中间的箍筋间距要多 1 倍表示为100/200。 扭筋是指抗扭构造筋，设置在梁两侧。 你可以阅读《03G101-1》图集，在这里我解释一下： KL16(5)表示：框架梁16 号 5 跨 250*700 表示：梁高700mm，宽250mm ∮8@100/200(2)表示：箍筋采用直径为8mm 的Q235 圆钢，箍筋加密区间距为100mm，非加密区为200mm，且箍筋都为两支箍。 箍筋加密区的长度范围要求符合两个条件： 1、大于 500mm 2、大于 1.5 倍的梁高 两者之间的最大值为加密区长度 例如你提到的这架梁，它的箍筋加密区长度应该是1.5*700=1050 不知道我解释的是否清楚，楼主仔细看一下图集就行了，里面都有介绍的。 首先要在单行文字里输入，Mtext 好象不行 ％％131 是二级钢，％％132 是三级钢，％％130 是一级钢，pkpm 字库可以显示的 我用的是tssd 字体，新建一个文字样式，shx字体用tssdeng.shx，大字体用tssdchn.shx，就可以正常显示了 Φ 下面加了一横的钢筋符号表示HRB335 钢筋，即二级钢（低合金螺纹钢） 加了一横又多了一竖又表示HRB400 钢筋，即三级钢（低合金螺纹钢） 6@150x100 一般表示拉筋,即 HPB235 级直径 6 的钢筋横向间距 150mm，纵向间距 100mm； 6@100-120 表示梁或柱子的箍筋，即 HPB235 级直径 6 的箍筋加密区间距为100mm，非加密区间距为120mm，不过这是以前的表示方法，现在标准的表示方法应该是6@100/120，如果是梁的话后面还要用带括号的数字表示箍筋的肢数，即6@100/120（2）。 Φ 为 一 级 钢 。 光 圆 钢 筋 基 本 都 是 HPB235 级 钢 筋 （ 一 级 ）， 直 径 基 本 在 10MM 内 （ 含 ）， 常 用 的 有 Φ6、 Φ8、 Φ10 在 你 这 个 ...
