HPEVA4400安装说明

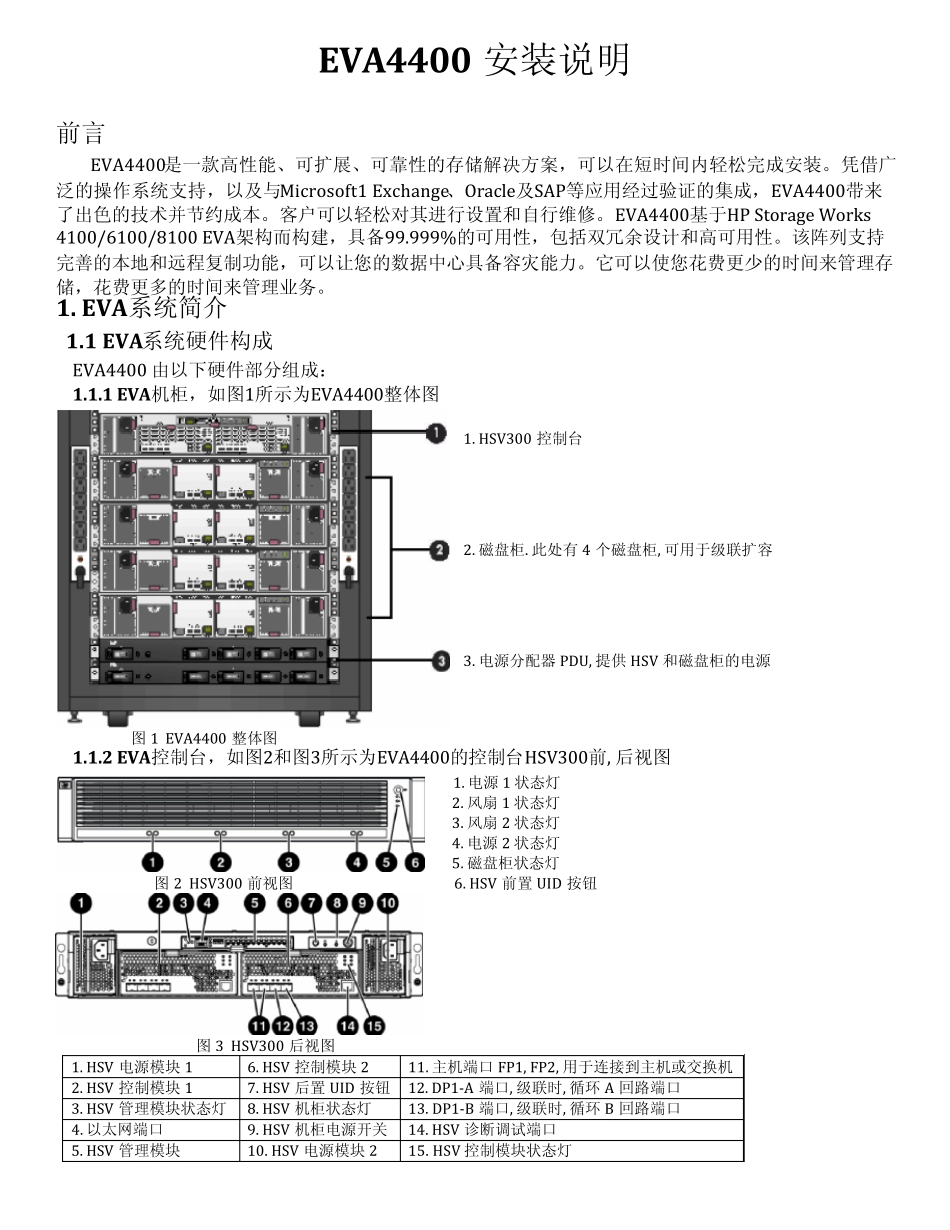

HPEVA4400安装说明_第1页
1/8

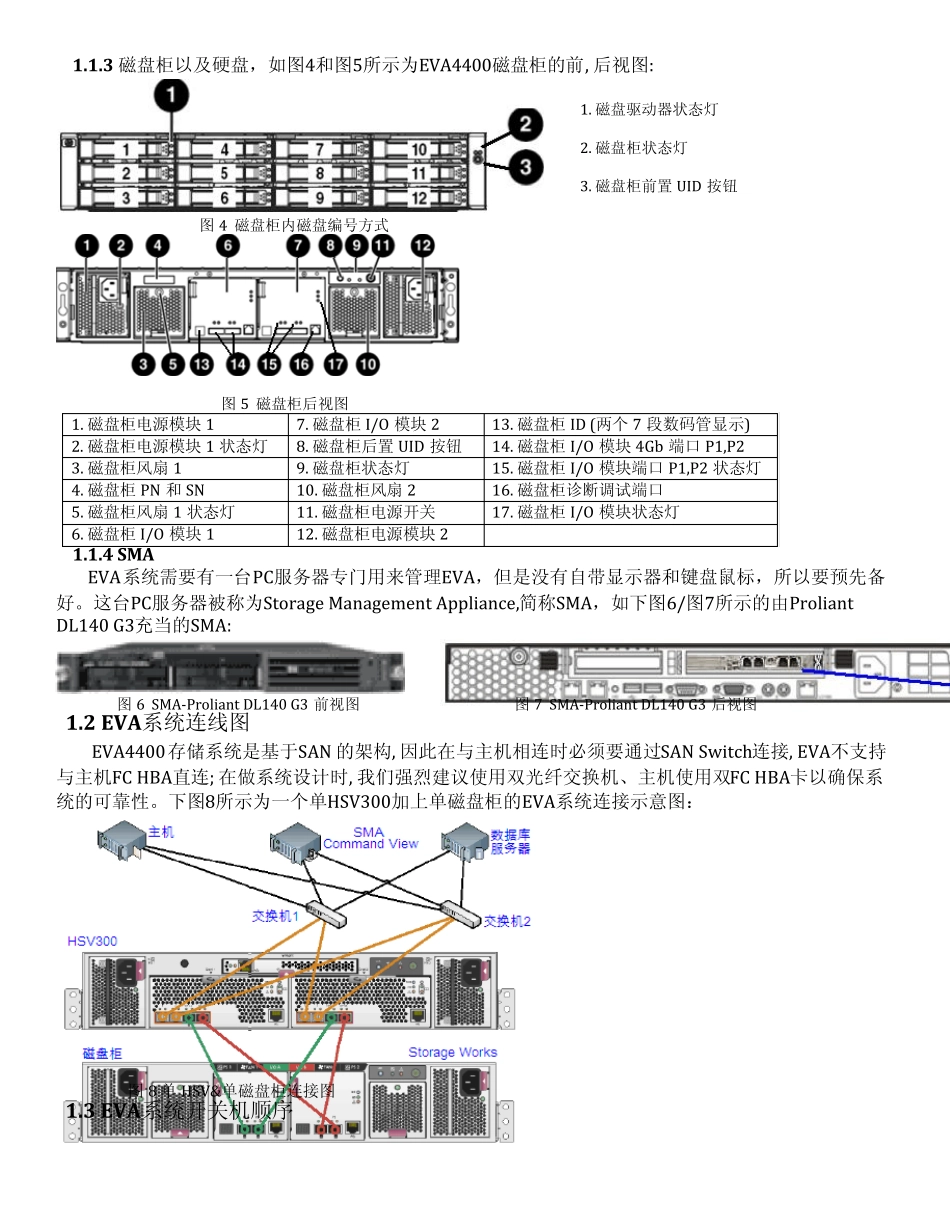

HPEVA4400安装说明_第2页
2/8

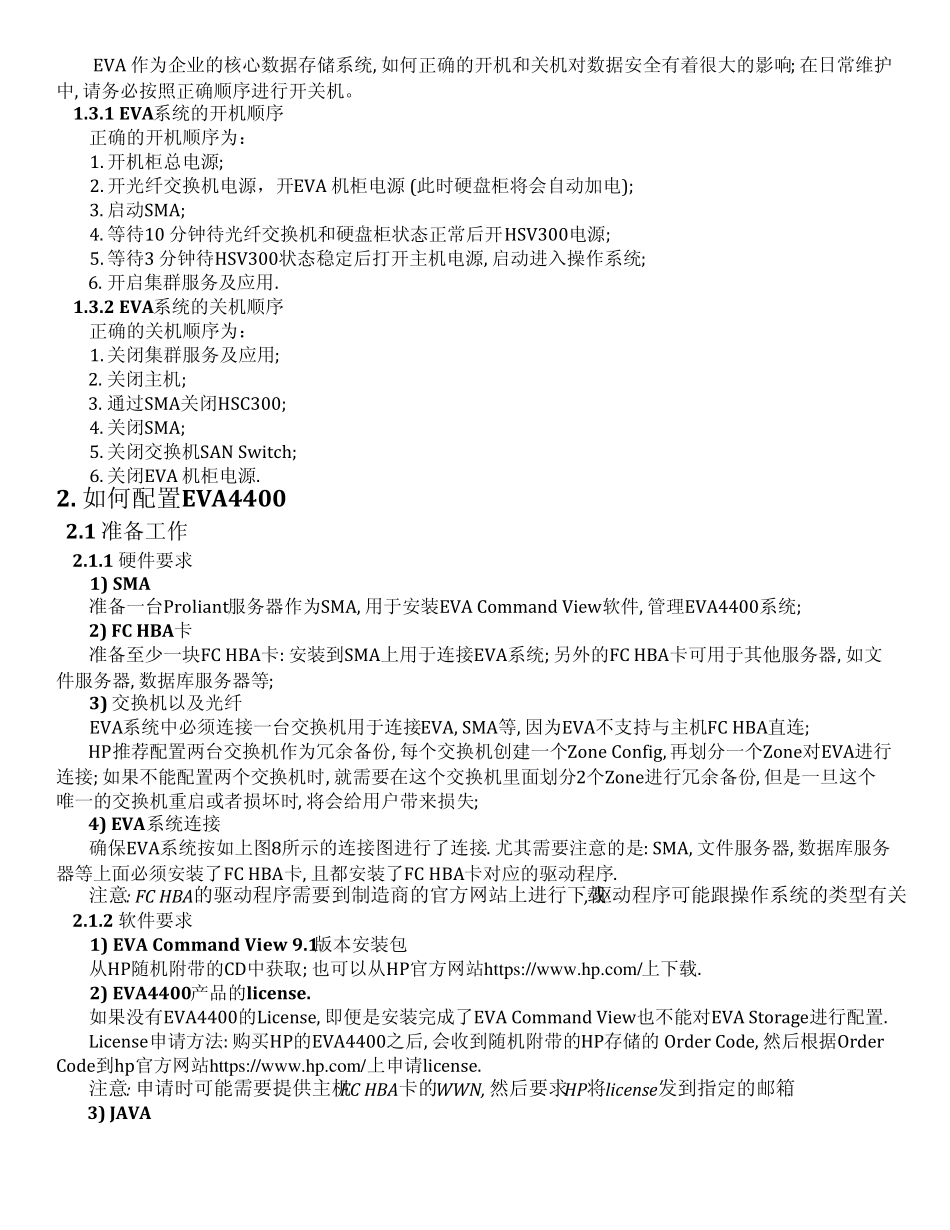

HPEVA4400安装说明_第3页
3/8
EVA4400 安装说明 前言 EVA4400是一款高性能、可扩展、可靠性的存储解决方案,可以在短时间内轻松完成安装。凭借广泛的操作系统支持,以及与Microsoft1 Ex change、Oracle及SAP等应用经过验证的集成,EVA4400带来了出色的技术并节约成本。客户可以轻松对其进行设置和自行维修。EVA4400基于HP Storage Works 4100/6100/8100 EVA架构而构建,具备99.999%的可用性,包括双冗余设计和高可用性。该阵列支持完善的本地和远程复制功能,可以让您的数据中心具备容灾能力。它可以使您花费更少的时间来管理存储,花费更多的时间来管理业务。 1. EVA系统简介 1.1 EVA系统硬件构成 EVA4400 由以下硬件部分组成: 1.1.1 EVA机柜,如图1所示为EVA4400整体图 1. HSV300 控制台 2. 磁盘柜. 此处有 4 个磁盘柜, 可用于级联扩容 3. 电源分配器 PDU, 提供 HSV 和磁盘柜的电源 图 1 EVA4400 整体图 1.1.2 EVA控制台,如图2和图3所示为EVA4400的控制台HSV300前, 后视图 1. 电源 1 状态灯 2. 风扇 1 状态灯 3. 风扇 2 状态灯 4. 电源 2 状态灯 5. 磁盘柜状态灯 图 2 HSV300 前视图 6. HSV 前置 UID 按钮 图 3 HSV300 后视图 1. HSV 电源模块 1 6. HSV 控制模块 2 11. 主机端口 FP1, FP2, 用于连接到主机或交换机 2. HSV 控制模块 1 7. HSV 后置 UID 按钮 12. DP1-A 端口, 级联时, 循环 A 回路端口 3. HSV 管理模块状态灯 8. HSV 机柜状态灯 13. DP1-B 端口, 级联时, 循环 B 回路端口 4. 以太网端口 9. HSV 机柜电源开关 14. HSV 诊断调试端口 5. HSV 管理模块 10. HSV 电源模块 2 15. HSV 控制模块状态灯 1.1.3 磁盘柜以及硬盘,如图4和图5所示为EVA4400磁盘柜的前, 后视图: 1. 磁盘驱动器状态灯 2. 磁盘柜状态灯 3. 磁盘柜前置UID 按钮 图4 磁盘柜内磁盘编号方式 图5 磁盘柜后视图 1. 磁盘柜电源模块1 7. 磁盘柜I/O 模块2 13. 磁盘柜ID (两个7 段数码管显示) 2. 磁盘柜电源模块1 状态灯 8. 磁盘柜后置UID 按钮 14. 磁盘柜I/O 模块4Gb 端口P1,P2 3. 磁盘柜风扇1 9. 磁盘柜状态灯 15. 磁盘柜I/O 模块端口P1,P2 状态灯 4. 磁盘柜PN 和SN 10. 磁盘柜风扇2 16. 磁盘柜诊断调试端口 5. 磁盘柜风扇1 状态灯 11. 磁盘柜电源开关 17. 磁盘柜I/O 模块状态灯 6. 磁盘柜I/O 模块1...
