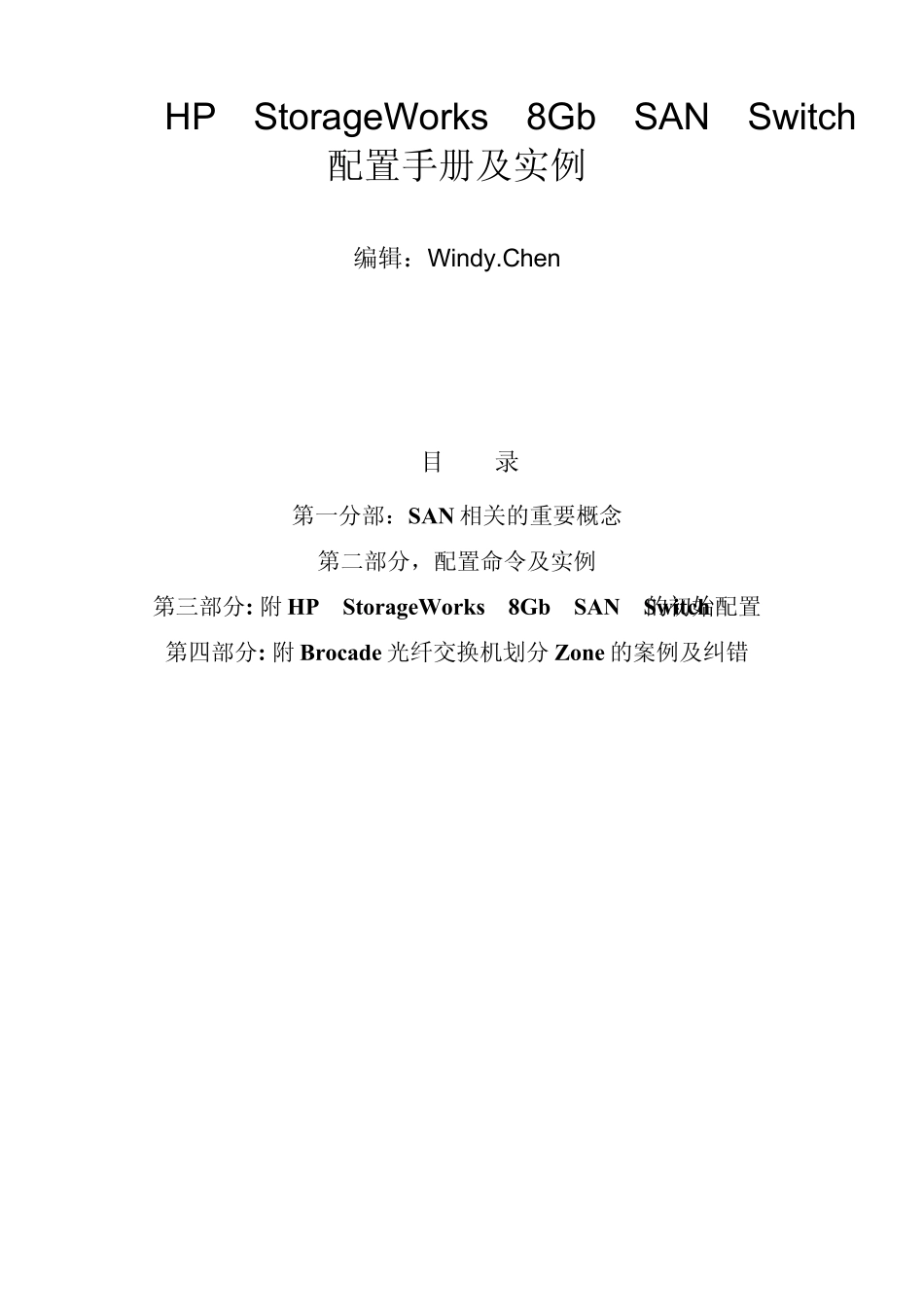

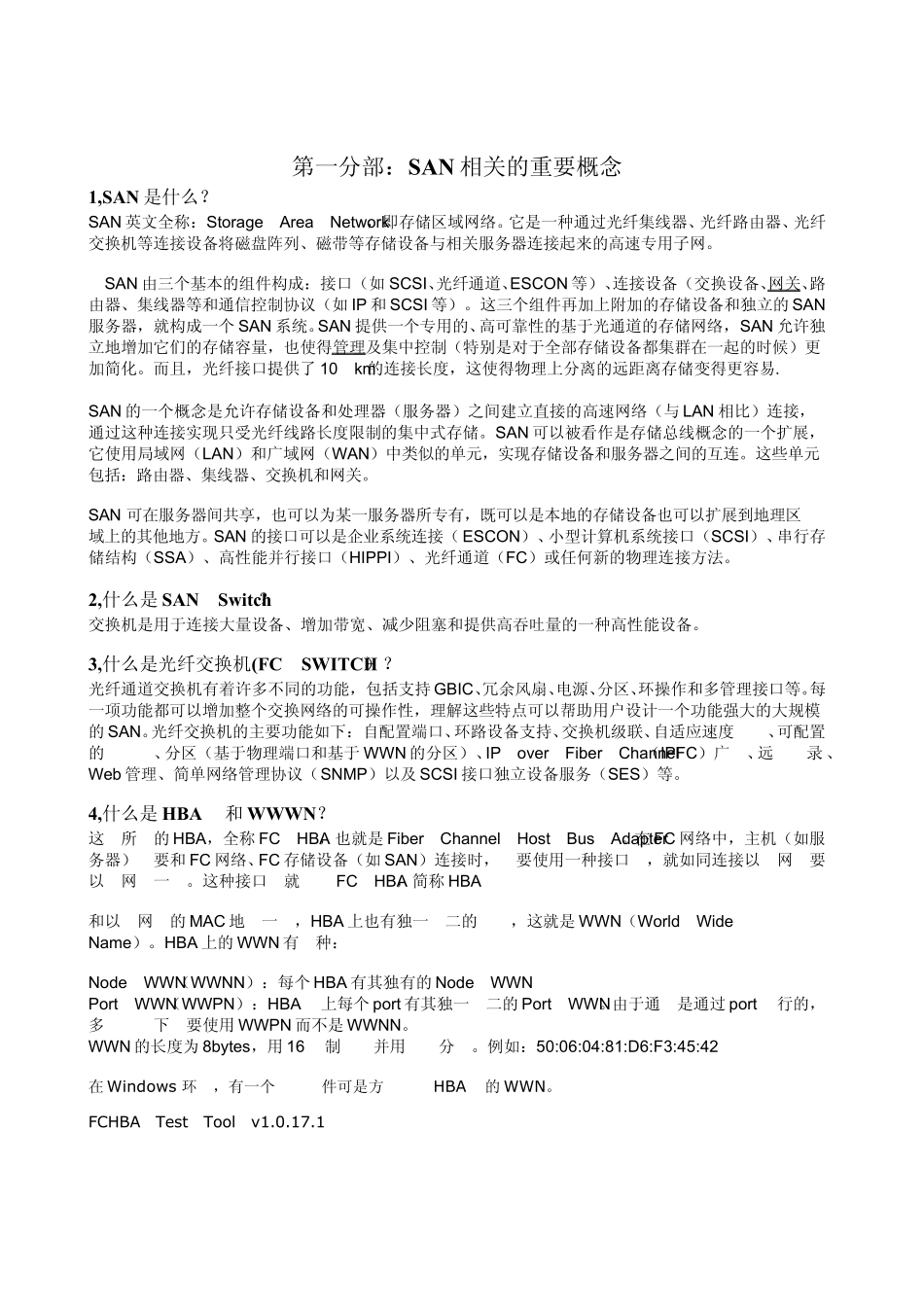

HP StorageWorks 8Gb SAN Switch配置手册及实例编辑：Windy.Chen目 录第一分部：SAN 相关的重要概念第二部分，配置命令及实例第三部分: 附 HP StorageWorks 8Gb SAN Sw itch的初始配置第四部分: 附 Brocade 光纤交换机划分 Zone 的案例及纠错第一分部：SAN 相关的重要概念1,SAN 是什么？SAN 英文全称：Storage Area Network，即存储区域网络。它是一种通过光纤集线器、光纤路由器、光纤交换机等连接设备将磁盘阵列、磁带等存储设备与相关服务器连接起来的高速专用子网。 SAN 由三个基本的组件构成：接口（如 SCSI、光纤通道、ESCON 等）、连接设备（交换设备、网关、路由器、集线器等和通信控制协议（如 IP 和 SCSI 等）。这三个组件再加上附加的存储设备和独立的 SAN服务器，就构成一个 SAN 系统。SAN 提供一个专用的、高可靠性的基于光通道的存储网络，SAN 允许独立地增加它们的存储容量，也使得管理及集中控制（特别是对于全部存储设备都集群在一起的时候）更加简化。而且，光纤接口提供了 10 km的连接长度，这使得物理上分离的远距离存储变得更容易.SAN 的一个概念是允许存储设备和处理器（服务器）之间建立直接的高速网络（与 LAN 相比）连接，通过这种连接实现只受光纤线路长度限制的集中式存储。SAN 可以被看作是存储总线概念的一个扩展，它使用局域网（LAN）和广域网（WAN）中类似的单元，实现存储设备和服务器之间的互连。这些单元包括：路由器、集线器、交换机和网关。SAN 可在服务器间共享，也可以为某一服务器所专有，既可以是本地的存储设备也可以扩展到地理区域上的其他地方。SAN 的接口可以是企业系统连接（ ESCON）、小型计算机系统接口（SCSI）、串行存储结构（SSA）、高性能并行接口（HIPPI）、光纤通道（FC）或任何新的物理连接方法。2,什么是 SAN Sw itch？交换机是用于连接大量设备、增加带宽、减少阻塞和提供高吞吐量的一种高性能设备。3,什么是光纤交换机(FC SWITCH）？光纤通道交换机有着许多不同的功能，包括支持 GBIC、冗余风扇、电源、分区、环操作和多管理接口等。每一项功能都可以增加整个交换网络的可操作性，理解这些特点可以帮助用户设计一个功能强大的大规模的 SAN。光纤交换机的主要功能如下：自配置端口、环路设备支持、交换机级联、自适应速度检测、可配置的帧缓冲、分区（基于物理端口和基于 WWN 的分区）、IP over Fiber Channel（IPFC）广播、远...
