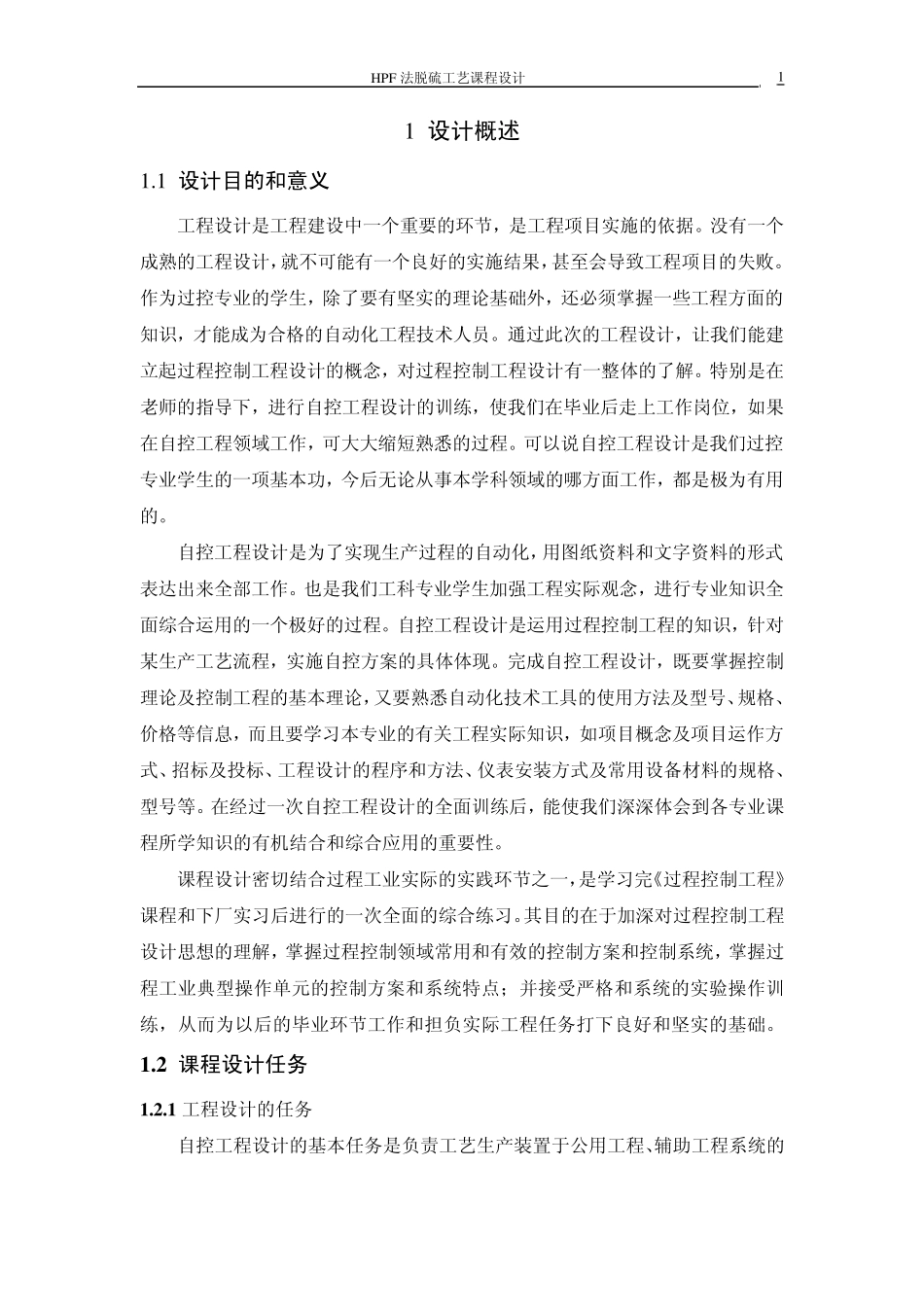

HPF 法脱硫工艺课程设计 1 1 设计概述 1.1 设计目的和意义 工程设计是工程建设中一个重要的环节，是工程项目实施的依据。没有一个成熟的工程设计，就不可能有一个良好的实施结果，甚至会导致工程项目的失败。作为过控专业的学生，除了要有坚实的理论基础外，还必须掌握一些工程方面的知识，才能成为合格的自动化工程技术人员。通过此次的工程设计，让我们能建立起过程控制工程设计的概念，对过程控制工程设计有一整体的了解。特别是在老师的指导下，进行自控工程设计的训练，使我们在毕业后走上工作岗位，如果在自控工程领域工作，可大大缩短熟悉的过程。可以说自控工程设计是我们过控专业学生的一项基本功，今后无论从事本学科领域的哪方面工作，都是极为有用的。 自控工程设计是为了实现生产过程的自动化，用图纸资料和文字资料的形式表达出来全部工作。也是我们工科专业学生加强工程实际观念，进行专业知识全面综合运用的一个极好的过程。自控工程设计是运用过程控制工程的知识，针对某生产工艺流程，实施自控方案的具体体现。完成自控工程设计，既要掌握控制理论及控制工程的基本理论，又要熟悉自动化技术工具的使用方法及型号、规格、价格等信息，而且要学习本专业的有关工程实际知识，如项目概念及项目运作方式、招标及投标、工程设计的程序和方法、仪表安装方式及常用设备材料的规格、型号等。在经过一次自控工程设计的全面训练后，能使我们深深体会到各专业课程所学知识的有机结合和综合应用的重要性。 课程设计密切结合过程工业实际的实践环节之一，是学习完《过程控制工程》课程和下厂实习后进行的一次全面的综合练习。其目的在于加深对过程控制工程设计思想的理解，掌握过程控制领域常用和有效的控制方案和控制系统，掌握过程工业典型操作单元的控制方案和系统特点；并接受严格和系统的实验操作训练，从而为以后的毕业环节工作和担负实际工程任务打下良好和坚实的基础。 1 .2 课程设计任务 1 .2 .1 工程设计的任务 自控工程设计的基本任务是负责工艺生产装置于公用工程、辅助工程系统的HPF 法脱硫工艺课程设计 2 控制，检测仪表、在线分析仪表和控制及管理用计算机等系统的设计以及有关的顺序控制、信号报警和联锁系统、安全仪表系统（SIS）和紧急停车系统（ESI）的设计。完成这些基本任务时，还要考虑自控所用的辅助设备及附件、电气设备材料、安装材料的选型设计；自控的安全技术措施和防干扰、安全设施的设计；...
