HS610e超声波探伤仪操作说明书

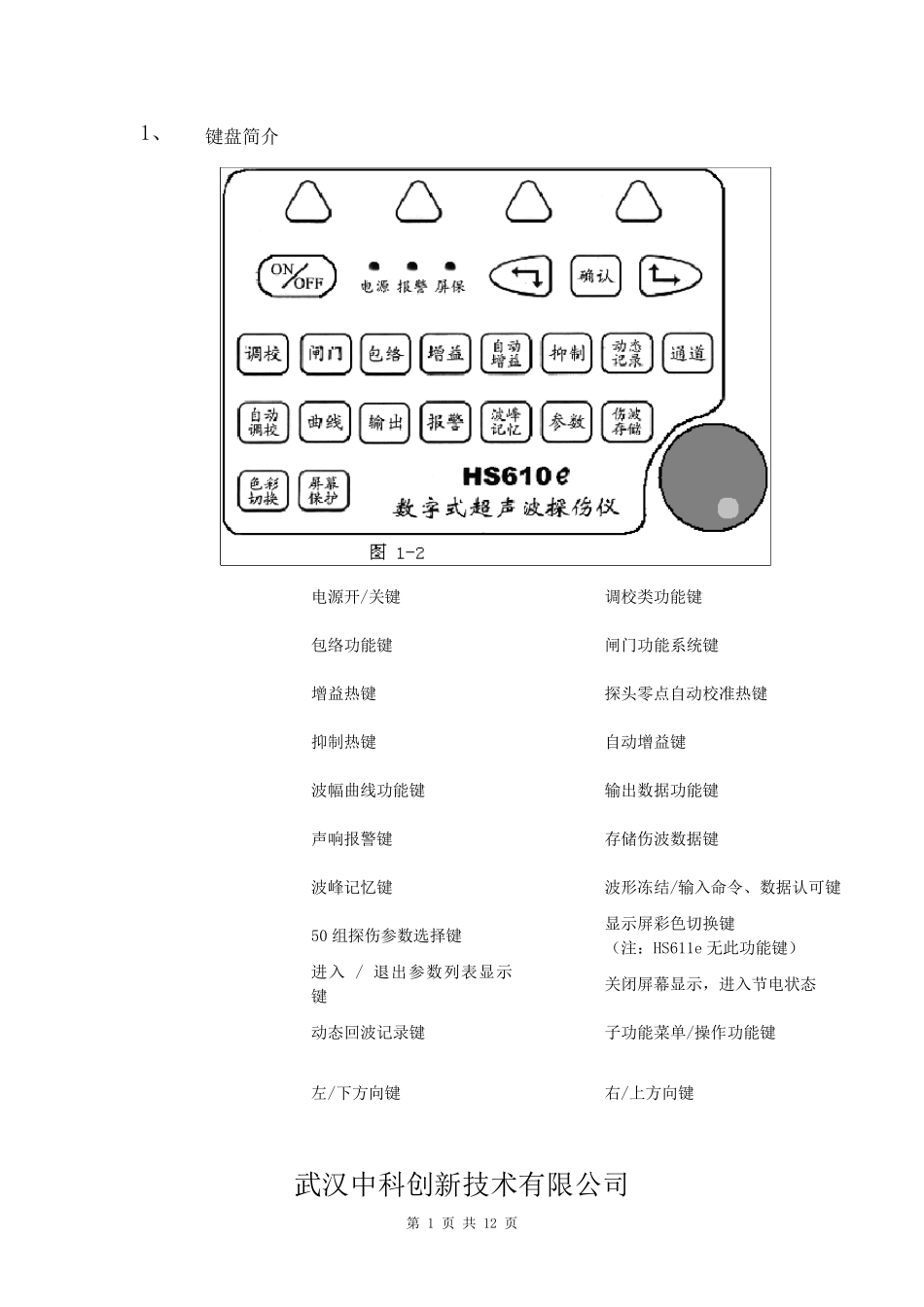

HS610e超声波探伤仪操作说明书_第1页
1/12
HS610e超声波探伤仪操作说明书_第2页
2/12
HS610e超声波探伤仪操作说明书_第3页
3/12
武汉中科创新技术有限公司 第 1 页 共 12 页 1、 键盘简介 电源开/关键 调校类功能键 包络功能键 闸门功能系统键 增益热键 探头零点自动校准热键 抑制热键 自动增益键 波幅曲线功能键 输出数据功能键 声响报警键 存储伤波数据键 波峰记忆键 波形冻结/输入命令、数据认可键 50 组探伤参数选择键 显示屏彩色切换键 (注:HS611e 无此功能键) 进入 / 退出参数列表显示键 关闭屏幕显示,进入节电状态 动态回波记录键 子功能菜单/操作功能键 左/下方向键 右/上方向键 武汉中科创新技术有限公司 第 2 页 共 12 页 数码飞梭旋钮 旋钮键主要用于数字输入、增减、左右、上下调节和功能选择及确认等功能。 左旋:等同左/下方向键 操作方式 右旋:等同右/上方向键 单击:轻轻按下旋钮,马上松开,让旋钮弹起 按击:按住旋钮不放,停留两秒,然后松开 (单击用于确认或进入各功能状态,按击用于退出各功能状态) 2、 功能选择之间的操作关系 仪器的功能及其逻辑关系 1)自动调校功能 • 范围/零偏:探伤范围的调节 / 探头入射零点的调节 • 声速:材料声速(0~9000)m/s 连续调节 • K 值: 斜探头的折射角(K 值)测量 ·Φ值计算:当量Φ值计算 2)闸门功能 • 范围/平移:(0~5500)㎜扫查范围的无级调节/脉冲平移调节 • 闸门操作:闸门移位/闸门宽度/闸门高度调节 • 闸门选择:闸门 A/B 选择 • 动态回放:回波全动态记录回放 3)曲线功能 • 制 作:制作距离—波幅曲线 • 调 整:修整已制作的距离—波幅曲线 • 删 除:删除已制作的距离波—幅曲线 • 距离补偿:作好波幅曲线后启 动远 距离补偿功能 4)输出功能 • 读 出:显 示 当前 读 出号 的缺 陷 波形 及数据 • 删除:删除当前 存 贮 号 或连续存 贮 区 间的缺 陷 波形 及数据 • 通 讯 :将 存 储 的缺 陷 波形 及数据 传 送 到 计算机 • 打 印 :打 印 探伤报 告 5)包 络 功能:对 缺 陷 回波进行 波峰 轨 迹 描 绘 ,辅 助 对 缺 陷 定 性 判 断 。 6)增益 /自动增益 功能:手 动调节仪器灵 敏 度/自动波高调节仪器灵 敏 度(80%)。 武汉中科创新技术有限公司 第 3 页 共 12 页 7)波峰记忆:对闸门内动态回波进行最高回波的检搜,并保留在屏幕上。 8)动态记录:对扫查的回波进行实时动态记录。...
